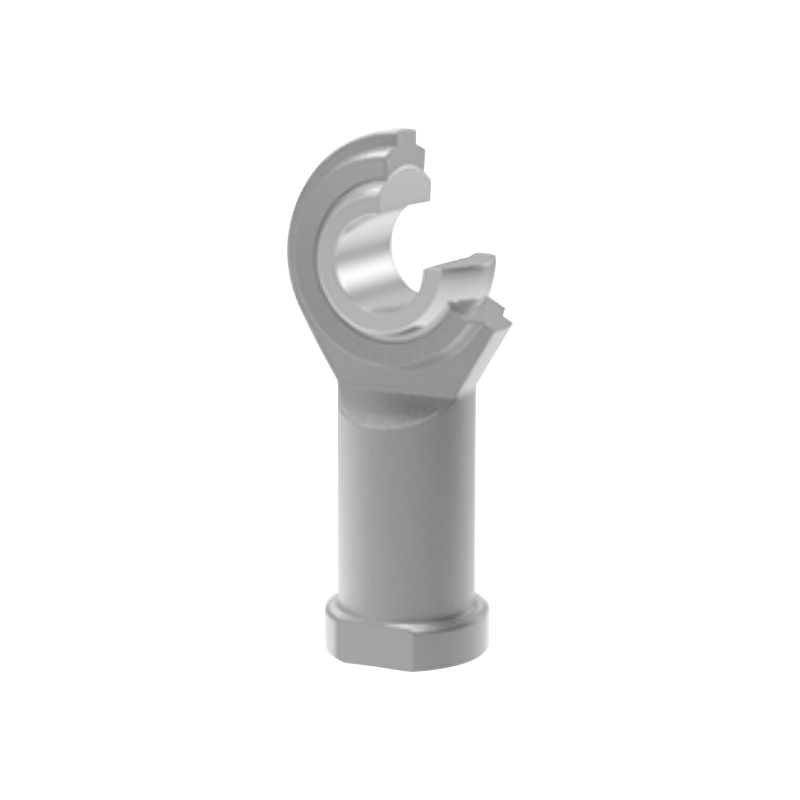

Высокоточный подшипник стержня из углеродистой стали SIZJ

Изготовлено методом экструзионного формования; корпус наконечника стержня изготовлен из углеродистой стали с оцинкованной поверхностью.
Внутреннее кольцо изготовлено из закаленной подшипниковой стали и сферически покрыто твердым хромом, что обеспечивает превосходную износостойкость и устойчивость к коррозии.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипник на конце стержня из стали с цинковым покрытием SA СЛЕДУЮЩАЯ: Подшипники на конце штока SAZJ
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Номер продукта: СИЗЖ… 4,83～19,05
Пара трения скольжения: Сталь / Сталь
Диапазон рабочих температур
50 ℃ ～ 150 ℃
Дополнительные конфигурации
·Доступны сферические подшипники скольжения на конце штока с различными требованиями к точности резьбы.
·Также доступны сферические подшипники скольжения на конце штока с парами трения скольжения из композитного материала сталь/ПТФЭ или плетеной ткани сталь/ПТФЭ.
·Корпус штоковой головки и внутреннее кольцо могут быть изготовлены из нержавеющей стали, что обозначается добавлением «X» после соответствующей модели подшипника, например, SIZJ…/X.
Маркировка левой резьбы
·Для левой резьбы добавьте «L» и «LH» к модели подшипника и маркировке резьбы.
·Пример: SILZJ12 1/2 20UNF 2B LH

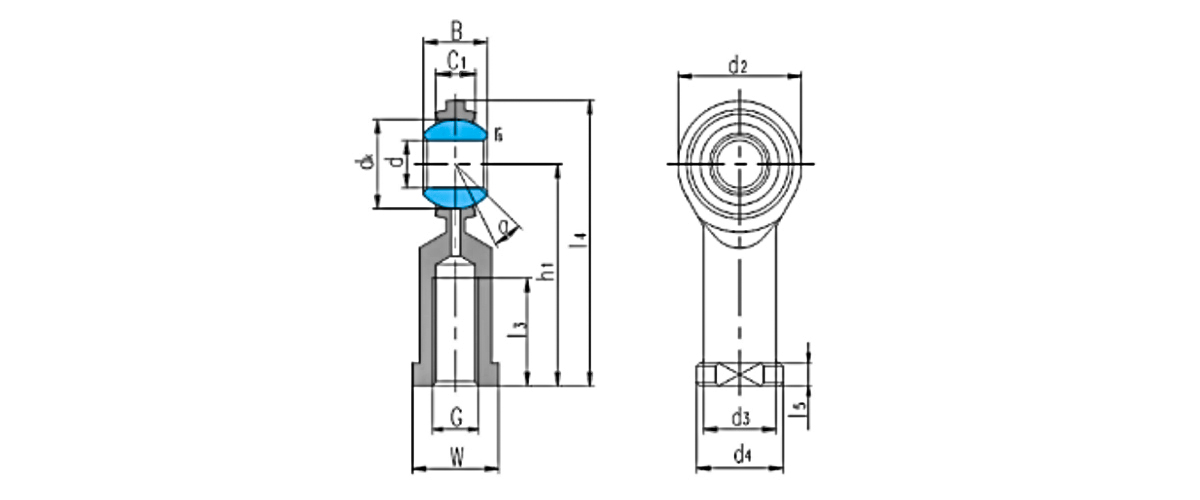

подшипник
номер 		Размеры
мм/дюйм 		Рейтинги нагрузки
кН 		Вес
≈кг
d  B dₖ С₁
Макс 		d₂ G
UNF-2B		 h₁ I₃
мин 		I₄ I₅ W d₃ d₄ rₛ
мин 		α°
≈ 		Динамический Статический
SIZJ4 4.83 7.92 11.1 5.94 15.88 10-32 26.97 12.70 34.93 4.75 7.92 7.54 10.31 0.3 10 3.6 6.8 0.018
0.19 0.312 0.437 0.234 0.625 1.062 0.5 1.375 0.187 0.312 0.297 0.406 0.012
SIZJ6 6.35 9.53 12.7 6.35 19.05 1/4-28 33.32 15.88 42.85 4.75 9.53 9.15 11.91 0.3 13.5 5.4 9.6 0.023
0.25 0.375 0.5 0.25 0.75 1.312 0.625 1.687 0.187 0.375 0.36 0.469 0.012
SIZJ7 7.94 11.10 15.88 7.92 22.23 16/5–24 34.93 15.88 46.02 4.75 11.1 10.72 12.70 0.3 11 8.5 12 0.036
0.3125 0.437 0.625 0.312 0.875 1.375 0.625 1.812 0.187 0.437 0.422 0.5 0.012
SIZJ9 9.53 12.70 18.26 9.12 25.40 8/3–24 41.28 19.05 53.98 6.35 14.27 13.89 17.45 0.6 11 11 16 0.059
0.375 0.5 0.719 0.359 1 1.625 0.75 2.125 0.25 0.562 0.547 0.687 0.024
SIZJ11 11.11 14.27 20.62 10.31 28.58 16/7-20 46.02 22.23 60.33 6.35 15.88 15.49 19.05 0.6 10.5 14 21 0.082
0.4375 0.562 0.812 0.406 1.125 1.812 0.875 2.375 0.25 0.625 0.61 0.75 0.024
SIZJ12 12.7 15.88 23.81 11.50 33.32 1/2-20 53.98 25.40 70.64 6.35 19.05 18.67 22.23 0.6 10 18 28 0.132
0.5 0.625 0.937 0.453 1.312 2.125 1 2.781 0.25 0.75 0.735 0.875 0.024
SIZJ15 15.88 19.05 28.58 12.29 38.10 08.05-18 63.50 31.75 82.55 7.92 22.23 21.84 25.40 0.6 13 23 29 0.195
0.625 0.75 1.125 0.484 1.5 2.5 1.25 3.25 0.312 0.875 0.86 1 0.024
SIZJ19 19.05 22.23 33.32 15.06 44.45 3/4-16 73.03 34.93 95.25 7.92 25.4 25.02 28.58 0.6 12 34 44 0.295
0.75 0.875 1.312 0.593 1.75 2.875 1.375 3.75 0.312 1 0.985 1.125 0.024
