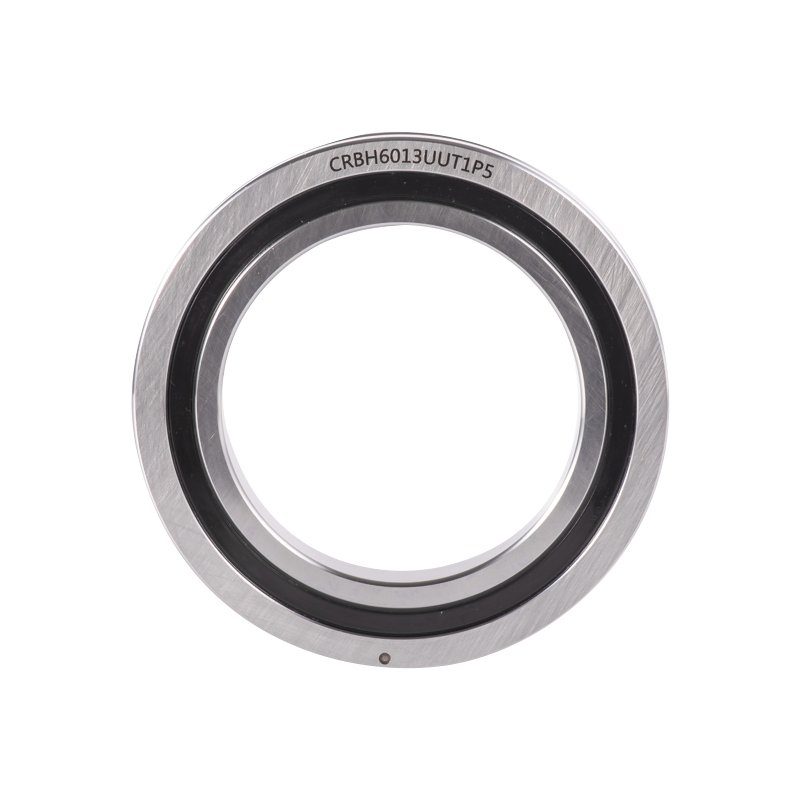

CRBH Ультратонкий прецизионный подшипник

Ультратонкий прецизионный подшипник CRBH представляет собой ультратонкую модификацию подшипника серии RU, отличающуюся высокой жесткостью и точностью. В этой модели на внутреннем и внешнем кольцах отсутствуют монтажные отверстия, поэтому для установки требуются дополнительные фланцы и опорные гнезда.
Конструкция подшипника включает внешнее кольцо, внутреннее кольцо и пластиковые роликовые защитные блоки. Внешнее кольцо имеет сетчатую текстурированную поверхность и фиксируется тремя стяжными кольцами, что делает его оптимальным для сценариев, где вращается внутреннее кольцо.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Тонкий перекрестный роликовый подшипник RA СЛЕДУЮЩАЯ: Тонкопрофильный прецизионный подшипник SX
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Преимущества подшипников
1. Высокая жесткость и высокая точность: Ортогонально расположенные цилиндрические ролики между внутренним и внешним кольцами повышают жесткость и точность вращения.
2. Конструкция сепаратора: Между роликами установлены сепараторы для обеспечения плавного вращения.
3. Простая установка: Монтажные отверстия на внутреннем и внешнем кольцах облегчают быструю установку в оборудование.
4. Варианты открытого и герметичного типа: Герметичные подшипники оснащены специальными прокладками из синтетического каучука для дополнительной защиты.

Пункты продажи
Тонкостенная конструкция и высокая точность: Класс точности до P2 и P4, оптимально подходит для высокоточных вращательных операций.
Повышенная жесткость в тонком исполнении: За счет продуманной конструкции поперечного сечения обеспечивает значительно более высокую жесткость по сравнению с традиционными подшипниками.

Области применения
Подшипники типа CRBH идеально подходят для приложений, требующих компактного поперечного сечения и высокоточного вращения, таких как:
·прецизионные поворотные столы
·вращающиеся шарниры робототехнических манипуляторов
·медицинское оборудование
·измерительные приборы

Сравнительные преимущества
По сравнению с шарикоподшипниками, подшипники CRBH обеспечивают значительно более высокую жесткость за счет линейного контакта цилиндрических роликов.
По сравнению с двухрядными радиально-упорными шарикоподшипниками, их тонкостенная конструкция повышает жесткость в 3–4 раза, удовлетворяя самым высоким требованиям к производительности.

Тип подшипника Размерность Размер плеча Базовая номинальная нагрузка (рад Вес
Внутренний диаметр Внешний диаметр Высокий Фаска Cr Cor
d D B Rмин da Da KN KN кг
  CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
  CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
   CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
   CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
   CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
   CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
