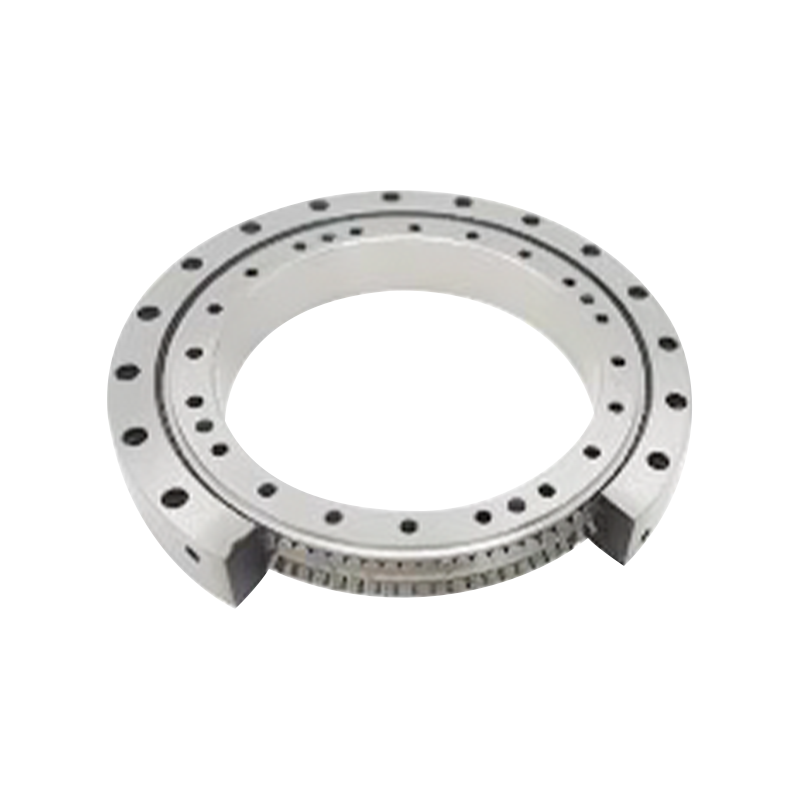

Высокопроизводительный перекрестный роликовый подшипник RW

Высокопроизводительные перекрестные роликовые подшипники серии RW (внутреннее и внешнее кольца с монтажными отверстиями) имеют интегрированную конструкцию колец, что обеспечивает высокую жесткость узла.
Монтажные отверстия под крепежные болты выполнены как на внутреннем, так и на внешнем кольцах. Их размеры и количество оптимизированы для минимизации деформации рабочих поверхностей дорожек качения во время установки, что гарантирует стабильные вращательные характеристики.
Повышенная точность обработки поверхностей отвечает самым высоким требованиям к точности вращения.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Легкий подшипник поворотного шарнира CRBT СЛЕДУЮЩАЯ: Прецизионный гармонический редуктор
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Характеристики подшипника:
·Миниатюризация и высокая жесткость: Ролики малого диаметра, расположенные в двухрядной конфигурации с интервалом 45°, обеспечивают миниатюризацию и высокую жесткость.
·Высокая точность вращения: Интегрированная структура внутреннего и внешнего кольца обеспечивает высокоточное вращательное движение.
·Сокращение времени установки: Монтажные отверстия как на внутреннем, так и на внешнем кольцах облегчают прямую фиксацию, значительно сокращая время установки валов и опорных корпусов.

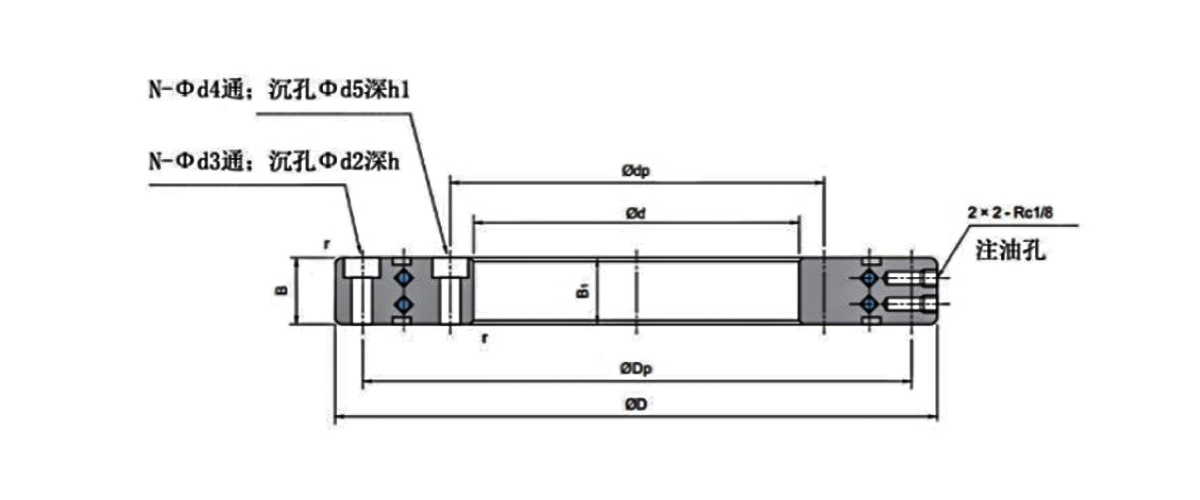

Тип подшипника Основные размеры Соотношение между монтажными отверстиями Плечо
размеры 		Базовая нагрузка
(радиальный) 		Вес
d D B B1 dp Внутреннее кольцо
монтажные отверстия 		Dp Внешний Нин
монтажные отверстия 		ds Dh Cr Cor
мм мм мм КН КН кг
RW145 100 185 20 20 115 Сквозное отверстие 12-Φ4,6, глубина зенковки Φ8,515 170 Сквозное отверстие 12-φ4,6, глубина зенковки Φ8,515 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 Сквозное отверстие 12-φ6, глубина зенковки φ1022,5 182 Сквозное отверстие 12-φ6, глубина зенковки φ1022,5 ° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 Сквозное отверстие 16-φ6, глубина зенковки φ1022,5 222 Сквозное отверстие 16-φ6, глубина зенковки φ1022,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 Сквозное отверстие 24-φ7, глубина зенковки Φ1124,5 270 Сквозное отверстие 24-φ7, глубина зенковки Φ1124,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 Сквозное отверстие 20-φ6, глубина зенковки Φ1030 260 Сквозное отверстие 20-φ6, глубина зенковки φ1030 217 245 87 215 9.90
RW250 200 300 40 40 220 Сквозное отверстие 20-φ6, глубина зенковки φ1030 280 Сквозное отверстие 20-Φ6, глубина зенковки Φ1030 237 265 89.7 231 11.00
RW297 210 380 40 40 240 Сквозное отверстие 24-φ9,3, глубина зенковки ①14,528 350 Сквозное отверстие 24-φ9,3, глубина зенковки φ14,528 285 315 101 288 22.00
RW323 260 385 50 50 282 Сквозное отверстие 24-φ7, глубина зенковки Φ1238 363 Сквозное отверстие 24-Φ7, глубина зенковки Φ1238 302 343 168 422 24.00
RW388 325 450 50 50 347 Сквозное отверстие 30-φ9,3, глубина зенковки φ14,59" 428 Сквозное отверстие 30-φ9,3, глубина зенковки ①14,59 367 408 199 558 29.00
RW445 350 540 50 50 384 Сквозное отверстие 32-φ9,3, глубина зенковки φ14,535 505 Сквозное отверстие 32-φ9,3, глубина зенковки φ14,535° 425 465 216 652 47.00
RW463 395 525 50 50 418 Сквозное отверстие 36-φ10, глубина зенковки φ159 502 Сквозное отверстие 36-φ10, глубина зенковки ①159 440 480 208 634 31.00
RW530 460 600 50 50 486 Сквозное отверстие 40-Φ10, глубина зенковки Φ159 574 Сквозное отверстие 40-φ10, глубина зенковки φ159 510 550 233 771 40.00
RW665 580 750 60 60 610 Сквозное отверстие 32-φ12, глубина зенковки φ1811 720 Сквозное отверстие 32-φ12, глубина зенковки φ1811 640 690 314 902 92.00
RW760 650 870 60 60 690 Сквозное отверстие 32-φ14, глубина зенковки φ2013 830 Сквозное отверстие 32-φ14, глубина зенковки φ2013 735 785 336 1030 138.00
