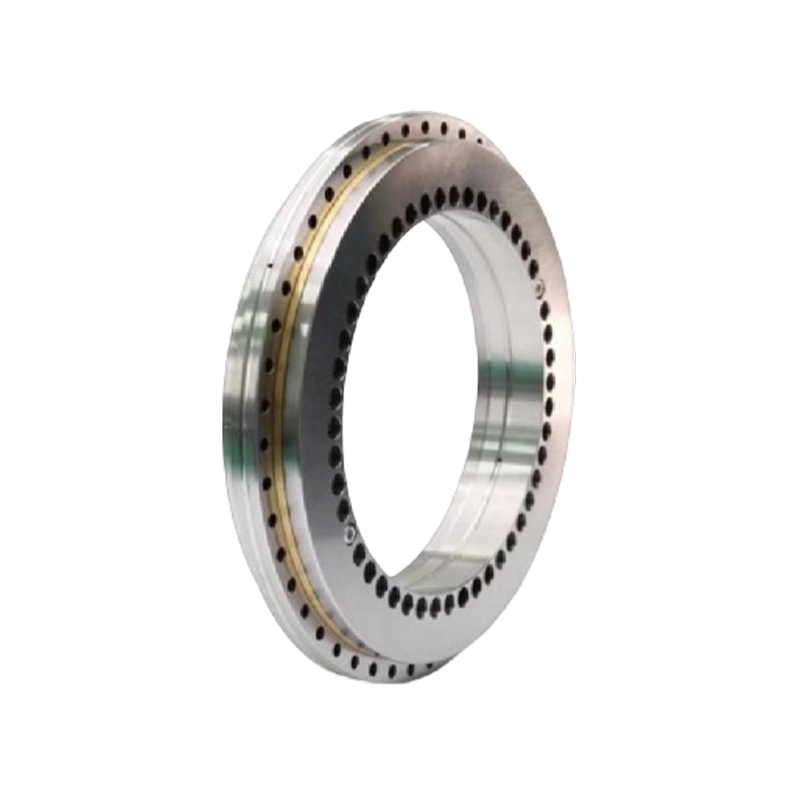

Прецизионный подшипник поворотного стола YRT

Прецизионный подшипник поворотного стола YRT состоит из упорно-радиального кольца корпуса, упорно-радиального кольца вала, упорной шайбы, двух узлов сепаратора игольчатых роликов и набора радиальных цилиндрических роликов. Кольцо корпуса и кольцо вала оснащены равномерно расположенными отверстиями для крепежных винтов.
Данный тип подшипников характеризуется высокой осевой и радиальной грузоподъемностью, высокой жесткостью и исключительно высокой точностью вращения.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Нет предыдущей статьи СЛЕДУЮЩАЯ: Подшипник для измерения угла YRTM
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Особенности подшипников поворотного стола YRT:
1. Комбинированная конструкция
Подшипники YRT представляют собой комбинированные подшипники, сочетающие функции радиальных и упорных подшипников. Они способны одновременно выдерживать радиальные и осевые нагрузки с разных направлений, а также передавать крутящие моменты.
2. Высокая точность
Подшипники YRT характеризуются исключительно высокой точностью, обеспечивая точное вращение и позиционирование рабочей поверхности.
3. Жесткость
Подшипники YRT обладают высокой жесткостью, что гарантирует стабильность работы при высоких нагрузках и обеспечивает надежность в условиях интенсивных эксплуатаций.
4. Высокая нагрузочная способность по крутящему моменту
Подшипники YRT предназначены для передачи высоких крутящих моментов, что является критически важным для применений, требующих точного вращения и передачи мощности.
5. Простота монтажа и обслуживания
Конструкция подшипников YRT оптимизирована для удобства монтажа и обслуживания, что способствует долговечной и надежной работе оборудования на протяжении всего срока службы.

Области применения
Подшипники YRT широко используются в различных отраслях, включая промышленных робототехнических манипуляторов, станки с ЧПУ, печатное оборудование, медицинское оборудование и аэрокосмическую технику. Их универсальность и высокая производительность делают их предпочтительным решением для множества инженерных задач.

Меры предосторожности при эксплуатации подшипников поворотного стола YRT:
1. Поддерживайте чистоту подшипника и окружающей среды
Даже микроскопические частицы пыли могут нанести необратимый вред подшипнику и снизить его ресурс.
2. Обрабатывайте подшипник с осторожностью
Сильные удары при монтаже или эксплуатации могут привести к появлению царапин и вмятин на рабочих поверхностях, что повлечет за собой снижение точности и риск аварийной остановки оборудования.
3. Используйте специализированное оборудование и инструменты
Избегайте применения нерекомендуемых инструментов; работайте только с инструментами, предназначенными для обслуживания прецизионных подшипников.
4. Предотвращайте коррозию
Пот на руках может стать причиной появления ржавчины на рабочих поверхностях подшипника. Поэтому при работе с подшипником необходимо использовать чистые руки или специальные защитные перчатки.

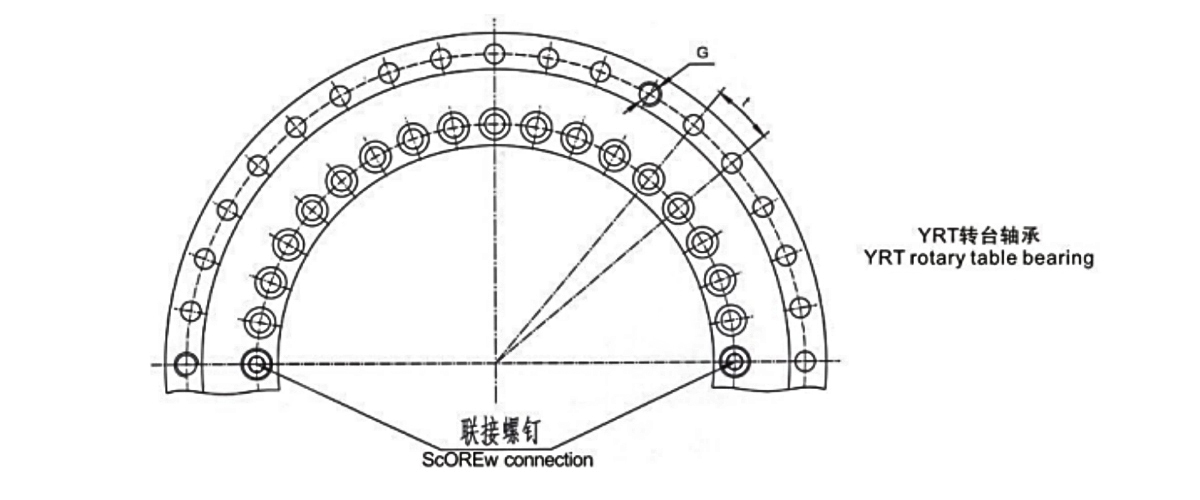

Винт
соединение
КОЛ-ВО 		Подключиться
отверстия для винтов 		Подача
т 		Затягивание винта (torque) Базовая номинальная нагрузка Ограниченная скорость Трение
момент 		Вес Тип подшипника
Осевой Радиальный
Динамический Статический Динамический Статический
Ма Калифорния Коа Кр Кор Консистентная смазка
Г КОЛ-ВО КОЛ-ВОXt Нм КН об/мин Нм ≈Кг
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 М5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 М8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 М8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 М8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 М8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 М12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 М12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 М12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 М12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 М12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 М12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 М16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 М16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 М¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 М16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

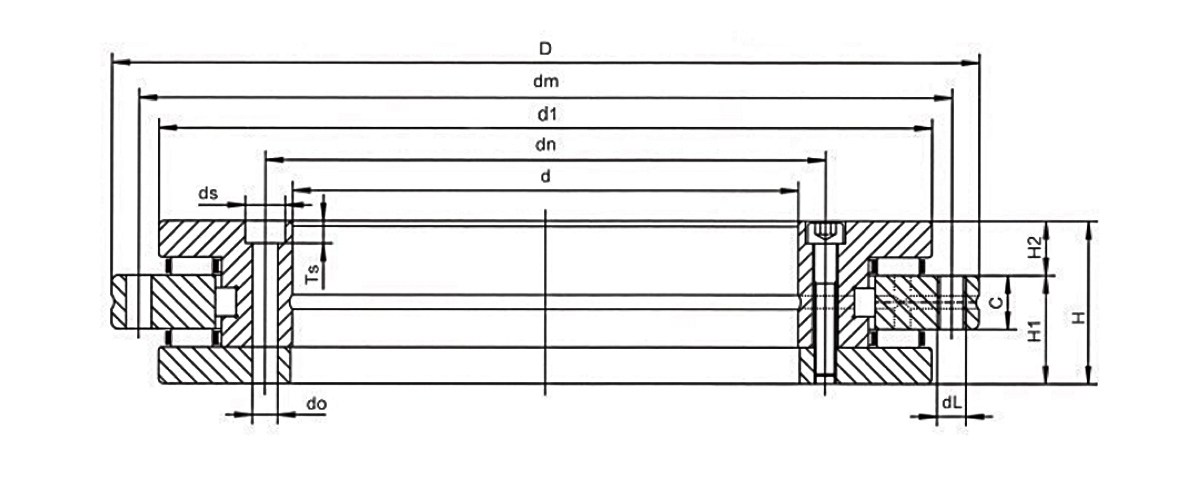

Тип подшипника Габаритные размеры Крепежные отверстия
 d   D  H H1 H2 C d1 dn dm Внутреннее кольцо Внешнее кольцо
Единица измерения: мм do ds Ts КОЛ-ВО dL КОЛ-ВО
мм мм
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
