Тонкий перекрестный роликовый подшипник RA

Дом / Подшипник / Подшипник поперечного ролика / Тонкий перекрестный роликовый подшипник RA

Тонкий перекрестный роликовый подшипник RA

Тонкостенные перекрестные роликовые подшипники серии RA отличаются меньшим наружным диаметром и шириной, что делает их идеально подходящими для применения в условиях ограниченного пространства.
Серия доступна в исполнении с клеткой, сепараторами и в полнокомплектном варианте, что позволяет удовлетворить разнообразные эксплуатационные потребности.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипники перекрестных роликов серии RU СЛЕДУЮЩАЯ: CRBH Ультратонкий прецизионный подшипник
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Грузоподъемность:
Базовая динамическая нагрузка (Ca): 234 000 Н
Базовая номинальная осевая статическая нагрузка (C0a): 690 000 Н
Базовая номинальная осевая динамическая нагрузка (Cr): 166 000 Н
Базовая номинальная радиальная статическая нагрузка (C0r): 340 000 Н

Характеристики подшипника:
1.Превосходная точность вращения
Поддерживает высокие скорости и способен выдерживать значительные осевые и радиальные нагрузки.
2.Простота монтажа
Экономит пространство при установке, сокращает длину вала и затраты на его обработку.
3.Низкое тепловое расширение
Минимальные изменения геометрических размеров обеспечивают стабильную работу в высокоточных приложениях.
4.Низкий пусковой момент
Нейлоновые сепараторы снижают инерцию вращения и облегчают управление угловым позиционированием.
5.Высокая жесткость и точность
Оптимизированный предварительный натяг повышает жесткость и точность вращения роликов.
6.Высокая износостойкость и коррозионная стойкость
Изготовлен из высокоуглеродистой хромистой стали (GCr15) и инженерного пластика TN, что обеспечивает превосходную ударопрочность и износостойкость рабочих поверхностей.

Области применения
Перекрестные роликовые подшипники серии RA широко используются в ручных поворотных шарнирах роботов, прецизионных измерительных приборах, моментных двигателях с прямым приводом, высокоточных поворотных столах и других устройствах, требующих высокой точности и жесткости.

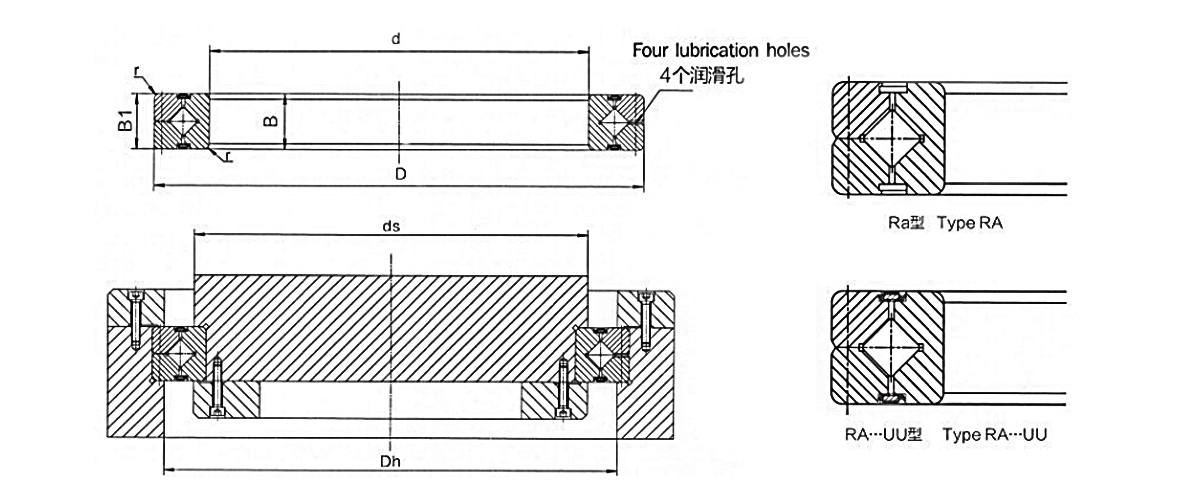

Тип подшипника Размерность Размер плеча Номинальная базовая нагрузка (радиальная) Вес
Внутренний диаметр Внешний диаметр Диаметр шага ролика Высота Фаска Cr Cor
d D Dpw B B1 Rмин ds Dh KN KN кг
RA 5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RA6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RA7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
RA 8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
RA 9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RA10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RA11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
RA 12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
RA 13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
RA 14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
RA 15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
RA 16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
RA 17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
RA 18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
RA 19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
RA 20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71
