Подшипник на конце стержня из стали с цинковым покрытием SA

Эта серия состоит из собранных подшипников со штоковыми концами с внешней резьбой. Корпус штоковой головки изготовлен из углеродистой стали с оцинкованным покрытием и оснащен стандартными радиальными сферическими подшипниками скольжения (GE…E / GE…ES).

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипник из стали SI на конце стального стержня СЛЕДУЮЩАЯ: Высокоточный подшипник стержня из углеродистой стали SIZJ
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

·Номер продукта
SA…E 5～12 SA…ES 15～80
·Пара трения скольжения
Сталь/Сталь
·Диапазон рабочих температур:
50 ℃ ～ 150 ℃
·Метод смазки:
Суффикс «Е»: Модели, не требующие смазки.
Суффикс «ES»: Предлагает пути смазки либо через масляную чашку, либо через проушину на конце штока.
· Параметры настройки
Настройка темы: По запросу может быть предоставлена нестандартная точность шага или резьбы.
Левая резьба: Для левой резьбы необходимо добавить буквы «L» и «left» после номера модели и маркировки резьбы. Пример: SAL20ES M20×1,5 левый 6г.

подшипник

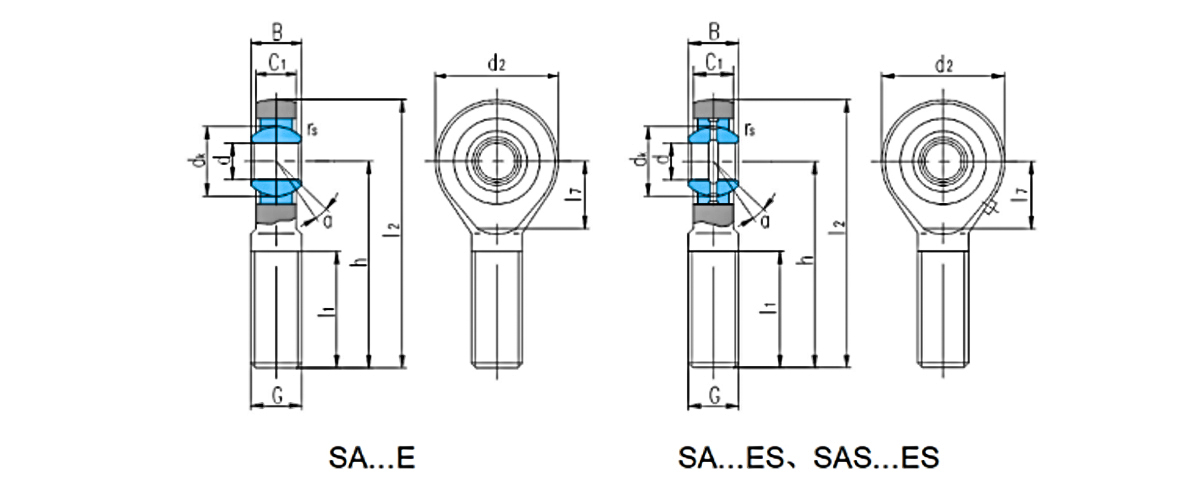

номер 		Размеры
мм 		Номинальная нагрузка, кН Вес
≈кг
d B dₖ С₁
Макс 		d₂ G
6g		 h I₁
мин 		I₂  I₇ rₛ
мин 		α° Динамический Статический
SA5E 1) 5 6 10 4.5 21 М5 36 16 46.5 11.5 0.3 13 3.4 3.9 0.015
SABE 1) 6 6 10 4.5 21 М6 36 16 46.5 11.5 0.3 13 3.4 5.5 0.016
SA8E 1) 8 8 13 6.5 24 М8 42 21 54 13 0.3 15 5.5 10 0.028
SA10E 1) 10 9 16 7.5 29 М10 48 26 62.5 15.5 0.3 12 8.1 16 0.050
SA12E 1) 12 10 18 8.5 34 М12 54 28 71 18 0.3 10 10 23 0.088
SA15ES 2) 15 12 22 10.5 40 М14 63 34 83 21 0.3 8 16 32 0.120
SA17ES 2) 17 14 25 11.5 46 М16 69 36 92 24 0.3 10 21 44 0.190
SA20ES 2) 20 16 29 13.5 53 М20×1,5 78 43 104.5 25.5 0.3 9 30 60 0.300
SA25ES 25 20 35.5 18 64 М24×2 94 53 126 31 0.8 7 48 83 0.555
SA30ES 30 22 40.7 20 73 М30×2 110 65 148.5 35.5 0.8 6 62 110 0.875
SA35ES 35 25 47 22 82 М38×3 140 82 181 41 0.8 6 79 148 1.42
SA40ES 40 28 53 24 92 М39×3 150 86 196 47 0.8 7 99 180 1.85
SAS40ES 40 28 53 23 92 М42×3 145 86 191 47 0.8 7 99 180 2.04
SA45ES 45 32 60 28 102 М42×3 163 92 214 52 0.8 7 127 240 2.49
SAS45ES 45 32 60 27 102 М45×3 165 95 216 52 0.8 7 127 240 2.74
SA50ES 50 35 66 31 112 М45×3 185 104 241 60 0.8 6 156 290 3.58
SAS50ES 50 35 66 30 112 М52×3 195 110 251 60 0.8 6 156 290 4.07
SAB0ES 80 44 80 39 135 М52×3 210 115 277.5 75.5 1.0 6 245 450 5.89
SAS80ES 60 44 80 38 135 М80×4 225 120 292.5 75.5 1.0 6 245 450 8.79
SA70ES 70 49 92 43 160 М58×4 235 125 315 95 1.0 6 313 610 8.51
SAS70ES 70 59 92 42 160 М72×4 265 132 345 95 1.0 6 313 610 11.2
SA80ES 80 55 105 48 180 М64×4 270 140 360 105.5 1.0 6 400 750 12.3
SAS80ES 80 55 105 47 180 М80×4 295 147 385 105.5 1.0 6 400 750 15.3
