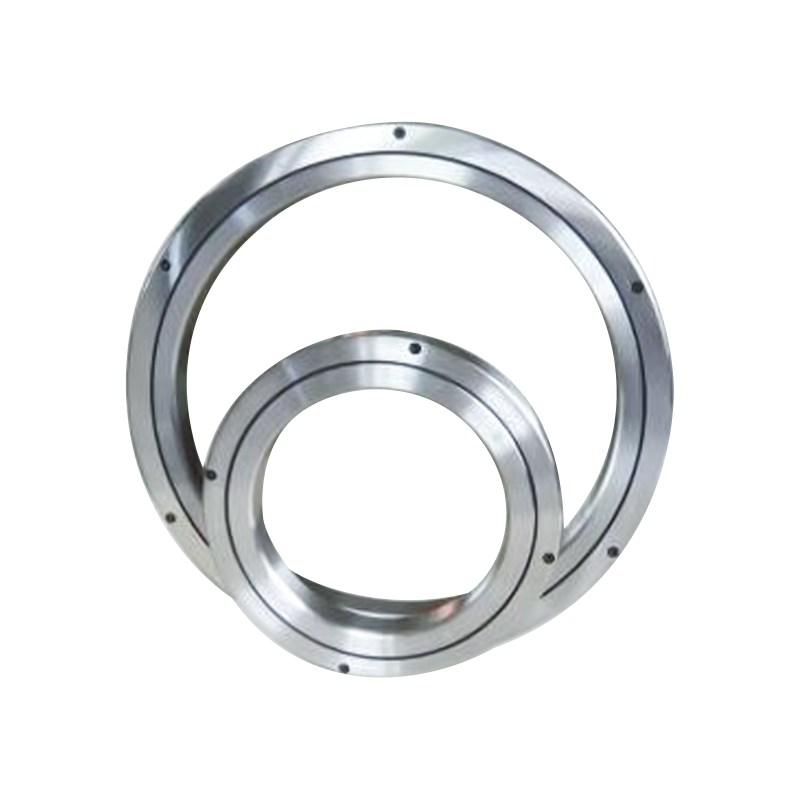

Прецизионный поперечный роликовый подшипник RB

В перекрестных роликовых подшипниках типа RB (интегрированное внутреннее кольцо, разъемное внешнее кольцо) применяется специальная конструкция, состоящая из двух наборов перекрестно расположенных роликов, смещенных друг относительно друга под углом 90°.
Такая конфигурация придает подшипнику высокую жесткость и способность выдерживать радиальные, осевые нагрузки и опрокидывающие моменты. Перекрестное расположение роликов также обеспечивает эффективное использование внутреннего пространства, что делает подшипник типа RB более компактным.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Высокоскоростной прецизионный подшипник YRTS СЛЕДУЮЩАЯ: Прецизионный перекрестный цилиндрический роликовый подшипник RE
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Характеристики подшипника:
1. Высокая точность: Точность может достигать классов P4 и P2;
2. Высокая жесткость: Все подшипники этой серии имеют предварительный натяг;
3. Высокая грузоподъемность: Выдерживает осевые, радиальные и опрокидывающие нагрузки;
4. Компактный размер: Небольшой размер подшипника экономит место на главной машине.

Преимущества прецизионных перекрестных роликовых подшипников RB по сравнению с традиционными подшипниками:
1. Конструктивные преимущества
Конструкция прецизионных перекрестных роликовых подшипников RB значительно проще, чем у традиционных аналогов. Благодаря нескольким рядам цилиндрических тел качения, подшипник обеспечивает высокую осевую и радиальную грузоподъемность, а также устойчивость к опрокидывающим моментам, что приводит к существенному упрощению конструкции.
Традиционные подшипники требуют последовательной установки нескольких комплектов для достижения аналогичного эффекта. В свою очередь, трехрядная комбинированная конструкция поворотного подшипника и однорядная дорожка качения из перекрестных роликов требуют значительно меньше пространства и гораздо проще в сборке.
2. Удобство монтажа
Перекрестные роликовые подшипники серий RU, XU и XSU оснащены монтажными отверстиями, что обеспечивает совместимость с существующими схемами установки и повышает производительность монтажа.
3. Техническое обслуживание
Перекрестные роликовые подшипники оборудованы смазочными отверстиями и канавками, облегчающими процедуру смазки. Использование смазки авиационного класса снижает необходимость частой замены и обеспечивает стабильность работы и долгий срок службы подшипников.

Области применения
Подшипники типа RB широко используются в станках, промышленном оборудовании, робототехнике и системах автоматизации. Они выдерживают высокие скорости вращения и сложные нагрузки, сохраняя при этом высокую точность и жесткость.
По этой причине подшипники типа RB особенно подходят для оборудования, требующего высокой точности позиционирования и устойчивости, например, для рабочих столов и шарнирных механизмов.

Тип подшипника Размерность Размер плеча Номинальная базовая нагрузка (радиальная) Вес
Внутренний диаметр Внешний диаметр Диаметр шага ролика Высота Фаска Cr Cor
d D Dpw B B1 гмин ds Dh KN KN кг
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Тип подшипника Размерность Размер плеча Базовая нагрузка радиальная Вес
Диаметр Ирмера Внешний диаметр Диаметр шага ролика Высота Фаска Cr Cor
d    D Dpw B B1 Rмин ds Dh KN KN кг
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
