Подшипники RB2508 для манипуляторов роботов: руководство по точности и сроку службы

Почему шарниры роботов требуют большего, чем стандартный подшипник

Роботизированные соединения работают в условиях уникальной комбинации ограничений. Они должны быть легкими, но при этом достаточно жесткими, чтобы противостоять прогибу под нагрузкой. Они должны вращаться с точностью до микрона, но при этом выдерживать тысячи циклов в день. И они должны одновременно выдерживать радиальные, осевые и моментные нагрузки, часто в пределах площади, не превышающей нескольких сантиметров. Вот где подшипник РБ2508 входит в картину.

Подшипник RB2508 представляет собой тонкосекционный скрещенный роликоподшипник с внутренним диаметром 25 мм, внешним диаметром 41 мм и шириной всего 8 мм. Он разработан именно для такого рода приложений с высокой плотностью и высокими ставками. Это не просто компонент; это проектное решение, которое влияет на повторяемость работы робота, тепловое поведение и интервал технического обслуживания. В этой статье рассматриваются технические обоснования RB2508, его структурные преимущества, критерии выбора и способы его оценки для интеграции с манипулятором робота.

В шарнирах роботов подшипник не является пассивной частью. Он определяет цепь жесткости и напрямую влияет на абсолютную точность позиционирования.

Структурная логика: почему скрещенные ролики превосходят традиционные конструкции

Традиционные шарниры роботов часто используют комбинацию радиальных шарикоподшипников, пар радиально-упорных или конических роликоподшипников. Каждый из них хорошо справляется с ограниченным направлением нагрузки, но требует тщательной регулировки предварительной нагрузки и занимает больше осевого пространства. RB2508 идет по другому пути.

Расположение V-образных канавок под углом 90 градусов

В скрещенных роликоподшипниках цилиндрические ролики расположены с интервалом 90 градусов внутри V-образной канавки. Такая ориентация позволяет одному подшипнику одновременно воспринимать радиальные нагрузки, осевые нагрузки в обоих направлениях и нагрузки от опрокидывающего момента. Для роботизированного соединения это означает более простую конструкцию корпуса, меньшее количество компонентов и более короткий осевой пакет.

Разъемное наружное кольцо, цельное внутреннее кольцо

В RB2508 используется разъемное наружное кольцо и цельное внутреннее кольцо. Эта конфигурация особенно подходит, когда точность вращения внутреннего кольца имеет решающее значение, что часто встречается в соединениях роботов, где внутреннее кольцо соединяется с выходным фланцем или гармоническим приводом. Разъемное наружное кольцо позволяет регулировать предварительную нагрузку во время сборки, а цельное внутреннее кольцо сохраняет округлость и жесткость.

Тонкое сечение, баланс высокой жесткости

Подшипник RB2508 с диаметром отверстия 25 мм и шириной 8 мм классифицируется как подшипник с тонким сечением. Подшипники тонкого сечения склонны к деформации при неправильном обращении или установке, но при правильной поддержке они обеспечивают превосходное соотношение жесткости и веса. Скрещенная компоновка роликов компенсирует уменьшенную толщину стенок за счет распределения нагрузки на большее количество тел качения.

Основные характеристики RB2508 и ошибки выбора

Прежде чем интегрировать RB2508 в роботизированное соединение, инженеры должны проверить его основные размеры и номинальную нагрузку. В таблице ниже приведены основные параметры.

Параметр	Значение
Диаметр отверстия (d)	25 мм
Внешний диаметр (Д)	41 мм
Ширина (Б)	8 мм
Диаметр делительной окружности ролика (dp)	32 мм
Уступ внутреннего кольца (ds)	28,5 мм
Уступ наружного кольца (Dh)	35,5 мм
Базовая динамическая нагрузка (C)	3,63 кН
Базовая статическая нагрузка (С0)	3,83 кН
Вес	Примерно 0,05 кг

Понимание суффикс-кодов

RB2508 часто обозначается суффиксами, обозначающими герметичность, зазор и точность. Общие комбинации включают в себя:

УУ : Герметизирован с обеих сторон, обеспечивает защиту от пыли и удерживает жир.
C0 : Стандартный радиальный зазор, подходит для умеренных условий эксплуатации.
CC0 : Предварительно нагруженное состояние, устраняющее зазор и увеличивающее жесткость.
П5/П4/П2 : Классы точности: меньшие цифры указывают на более высокую точность.

Например, RB2508UUCC0P5 обозначает подшипник с двойным уплотнением и предварительным натягом с точностью P5. Выбор неправильного зазора или класса точности может привести к чрезмерному трению, выделению тепла или недостаточной жесткости контура управления робота.

Чувствительность установки

Подшипники тонкого сечения чувствительны к деформациям, вызванным монтажом. Если корпус или заплечик вала не обработаны до необходимой плоскостности и перпендикулярности, дорожка качения может деформироваться, вызывая пульсации крутящего момента и преждевременную усталость. Это не является дефектом подшипника; это требование системного уровня. Инженерам следует проверить допуски корпуса и рассмотреть возможность использования контролируемой процедуры монтажа.

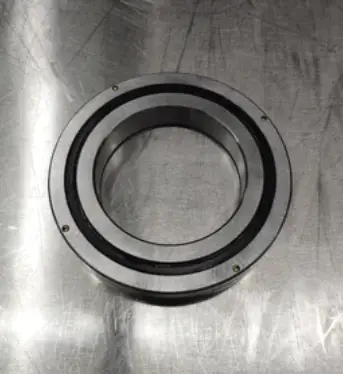

Wholesale RB2508 Robot Crossed Roller Bearing Suppliers, OEM/ODM Company

Оптовые поставщики скрещенных роликовых подшипников для роботов RB2508, компания OEM/ODM

UKL Bearing Manufacturing Co., Ltd. является оптовым поставщиком скрещенных роликовых подшипников RB2508 в Китае и компанией OEM/ODM.

Посмотреть продукт →

Сценарии применения и производительность роботов-манипуляторов

RB2508 широко используется в соединениях промышленных роботов, поворотных осях и платформах точного позиционирования. Его способность переносить комбинированные нагрузки в компактном корпусе делает его естественным выбором для коллаборативных роботов, манипуляторов SCARA и рабочих органов, где пространство имеет большое значение.

Уменьшение биения и улучшение повторяемости

В шарнире робота осевое и радиальное биение напрямую влияет на точность центральной точки инструмента. Скрещенный роликоподшипник с жесткими допусками сводит эти отклонения к минимуму, позволяя контроллеру сохранять повторяемость на протяжении миллионов циклов. По этой причине часто выбирают вариант CC0 с преднатягом, поскольку он устраняет внутренний зазор и увеличивает эффективную жесткость соединения.

Усталостная долговечность при переменных нагрузках

Соединения роботов редко испытывают постоянную нагрузку. Они испытывают частые запуски, остановки и изменения полезной нагрузки. Геометрия тела качения RB2508 распределяет контактное напряжение по большей площади, чем шарикоподшипники аналогичного размера, что может продлить усталостный срок службы в условиях колебаний или переменных нагрузок. Хотя точные расчеты срока службы зависят от конкретного спектра нагрузок, фундаментальное преимущество заключается в линейном контакте цилиндрических роликов по сравнению с точечным контактом шариков.

Типичные применения:

Соединения промышленных роботов и поворотные оси
Прецизионные поворотные столы и индексирующие головки с ЧПУ
Медицинское визуализирующее оборудование и метрологические инструменты
Оборудование автоматизации с прецизионными механизмами вращения

Как запросить ценовое предложение RB2508 и индивидуальную поддержку

Цена на RB2508 зависит от нескольких факторов: класс точности (P5, P4, P2), зазор или предварительная нагрузка (C0, CC0), вариант уплотнения (UU или открытое) и количество заказа. Поскольку эти переменные влияют как на стоимость производства, так и на время выполнения заказа, общий прайс-лист редко бывает точным.

Чтобы получить значимое предложение, подготовьте следующую информацию:

Требуемый класс точности и класс зазора
Рабочая скорость и условия нагрузки (радиальная, осевая, моментная)
Требования к уплотнению и предпочтения по смазке
Годовое или серийное количество

Поставщики, имеющие техническую поддержку, также могут помочь с нестандартными размерами, индивидуальной предварительной нагрузкой и руководством по установке. При оценке поставщика спросите, может ли он предоставить 3D-модели, габаритные чертежи и техническую консультацию по конкретной конструкции соединения.

Часто задаваемые вопросы

Вопрос 1: Какова базовая динамическая нагрузка RB2508?

Базовая номинальная динамическая нагрузка (C) составляет 3,63 кН, а базовая статическая нагрузка (C0) — 3,83 кН.

В2: Может ли RB2508 напрямую заменить другие скрещенные роликоподшипники тех же размеров?

По размерам он взаимозаменяем с другими скрещенными роликоподшипниками 25х41х8 мм. Однако класс точности, зазор и внутренняя конструкция могут различаться. Перед заменой всегда проверяйте суффикс-код и требования к производительности.

Вопрос 3: Как следует устанавливать RB2508, чтобы обеспечить точность манипулятора робота?

Убедитесь, что корпус и заплечики вала плоские и перпендикулярны. Избегайте приложения усилий к подшипнику во время сборки и соблюдайте рекомендуемую последовательность затяжки. Для подшипников тонкого сечения деформация при монтаже является распространенной причиной потери точности.

В4: Можете ли вы предоставить 3D-модели или чертежи RB2508?

Многие поставщики по запросу предлагают файлы 3D STEP и 2D-чертежи. Они полезны для интеграции в конструкцию соединения робота и для проверки соответствия перед заказом.
