Тонкопрофильный прецизионный подшипник SX

Прецизионные тонкопрофильные подшипники SX имеют ультратонкую конструкцию с меньшим размером поперечного сечения по сравнению с подшипниками типа RB, при этом сохраняют идентичный диаметр посадочного отверстия.
Благодаря сверхтонкой конструкции, ни внутреннее, ни внешнее кольцо не имеют монтажных отверстий, поэтому для установки требуются дополнительные фланцы и опорные гнезда.
Эта серия обычно используется в приложениях, где вращается внутреннее кольцо.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: CRBH Ультратонкий прецизионный подшипник СЛЕДУЮЩАЯ: Интегрированный перекрестный роликовый подшипник RAU
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Преимущества продукта
Перекрестные роликовые подшипники серии SX представляют собой специализированную конструкцию с разъемным внутренним кольцом и вращающимся внешним кольцом. Ролики расположены крестообразно, что позволяет им выдерживать нагрузки во всех направлениях. По сравнению с традиционными моделями, их жесткость увеличена в 3–4 раза.
Внутреннее или внешнее кольцо состоит из двух частей, что обеспечивает возможность точной регулировки зазора подшипника. Даже при предварительном натяге достигается высокоточное вращательное движение. Подшипники серии SX характеризуются высокой точностью, высокой жесткостью, высокой грузоподъемностью и компактными размерами.
Они часто используются в качестве замены сферических скользящих подшипников в промышленных роботах, обеспечивая в 3–4 раза большую жесткость, чем традиционные решения.

Особенности продукта
Высокоточные высокожесткие подшипники с тонкостенным поперечным сечением.

Области применения
·Робототехника: Используются в суставах и вращающихся узлах робототехнических манипуляторов, где требуется точное позиционирование.
·Станки с ЧПУ: Точность и грузоподъемность являются критически важными для поворотных столов и шпинделей.
·Медицинское оборудование: Требуется плавное и точное движение для хирургических роботов и систем визуализации.
·Оптические инструменты: Стабильное позиционирование необходимо для высокоточных устройств, таких как телескопы и микроскопы.
·Аэрокосмические компоненты: Применяются в системах управления полетом и спутниковых механизмах, где важна высокая надежность и точность.

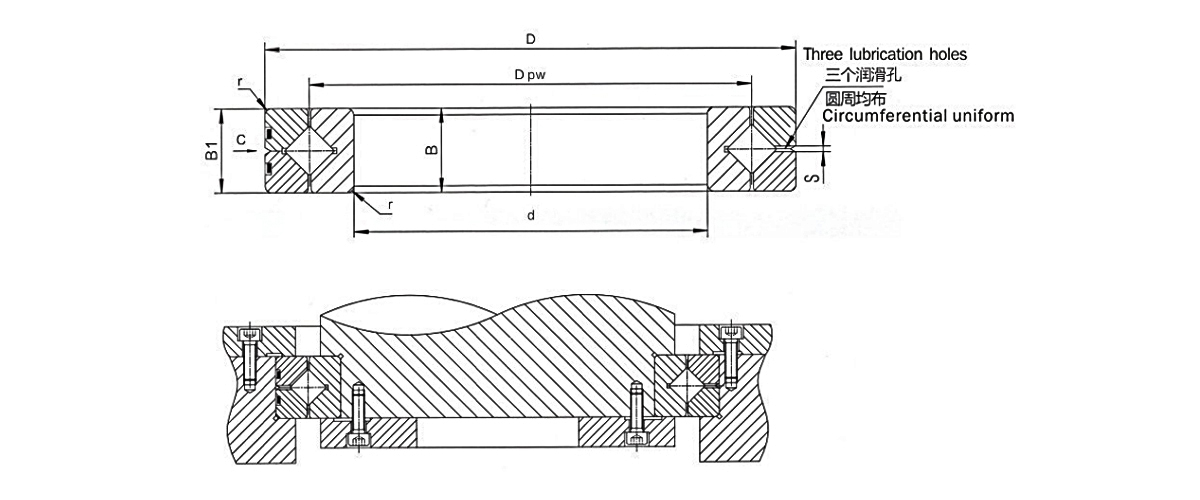

Тип подшипника Размерность Базовая номинальная нагрузка (осевая) Базовая номинальная нагрузка (радиальная) Вес
Внутренний диаметр Внешний диаметр Диаметр шага ролика Высокий Нефтяные отверстия Фаска Ca Coa Cr Cor
d D Dpw B B1 S гмин KN KN KN KN кг
SX011814 70 90 80 10 1.2 0.6 18 60 12 30 0.3
SX011818 90 115 102 13 1.2 1 26 96 17 47 0.4
SX011820 100 125 112 13 1.2 1 28 106 18 52 0.5
SX011824 120 150 135 16 1.5 1 41 153 26 75 0.8
SX011828 140 175 157 18 1.5 1.1 64 237 41 116 1.1
SX011832 160 200 180 20 1.5 1.1 69 272 44 133 1.7
SX011836 180 225 202 22 2 1.1 98 381 63 187 2.3
SX011840 200 250 225 24 2 1.5 106 425 68 208 3.1
SX011848 240 300 270 28 2 2 149 612 95 300 5.3
SX011860 300 380 340 38 2.5 2.1 245 1027 156 504 12
SX011868 340 420 380 38 2.5 2.1 265 1148 167 563 13.5
SX011880 400 500 450 46 2.5 2.1 385 1699 244 833 24
SX0118/500 500 620 560 56 2.5 3 560 2538 355 1244 44
