Что обеспечивает подшипник 3200 A-2ZTN9/MT33: характеристики, нагрузки и ограничения скорости

Размеры ядра и основные характеристики

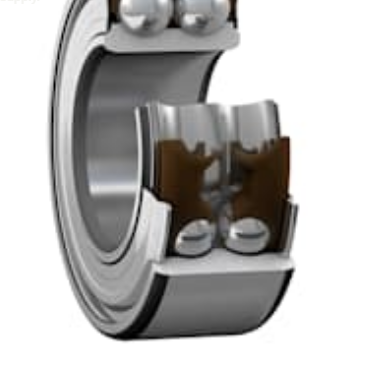

Любой дизайн начинается с геометрии. Модель 3200 A-2ЗТН9/МТ33 объединяет два пути нагрузки в одном устройстве. Его компоновка аналогична паре однорядных радиально-упорных шарикоподшипников, расположенных вплотную друг к другу в конфигурации О-типа, но при этом требуется заметно меньше осевого пространства. В таблице ниже перечислены основные размерные данные, которые инженеры проверяют в первую очередь.

Чтение отверстия, наружного диаметра и ширины

Диаметр отверстия 10 мм и внешний диаметр 30 мм определяют компактный корпус, который подходит для небольших редукторов, валов насосов и корпусов двигателей. Ширина 14 мм делает пару спин-к-спине эффективной. Проектировщик получает осевую нагрузку двух подшипников, занимающую площадь лишь немного шире, чем у однорядного агрегата. При массе около 0,051 кг подшипник добавляет небольшую инерцию вращения, что имеет значение, когда вал часто ускоряется и замедляется.

Скругления и расстояние до точки давления

Два значения в таблице легко не заметить. Минимальный размер скругления 0,6 мм говорит машинисту, насколько острыми могут быть углы вала и заплечика корпуса. Угол, затянутый больше этого значения, не позволяет кольцу подшипника полностью прилегать к заплечику, что приводит к перекосу и истиранию. Расстояние до точки давления 16 мм определяет место эффективного действия нагрузки вдоль оси. Используйте его при расчете моментных нагрузок на вал, поскольку он определяет плечо рычага между подшипником и приложенную силу.

Номинальная нагрузка и ограничения скорости

Данные о нагрузке и скорости определяют, выдержит ли подшипник свой рабочий цикл. Опубликованные рейтинги суммированы на карточках ниже, за которыми следует таблица, объясняющая, что каждый рейтинг означает на практике.

Статическая и динамическая емкость

Динамический рейтинг обеспечивает непрерывное вращение, а статический рейтинг защищает подшипник при пусковых толчках, ударах при транспортировке или остановке машины под нагрузкой. Систему с частыми ударными нагрузками следует сначала проверить на соответствие статическому значению, поскольку постоянные вмятины на дорожках качения необратимы. Предел выносливости является полезным ориентиром для стадий легкой нагрузки, когда ожидается, что подшипник будет работать в течение длительного времени без развития поверхностной усталости.

Скоростные показатели на практике

Значения скорости следует считывать вместе с конструкцией уплотнения и клетки. Предельная скорость 24 000 об/мин достижима, поскольку в подшипнике используются бесконтактные экраны и легкий полиамидный сепаратор, которые уменьшают трение и нагрев. Поддерживайте рабочую скорость ниже предельной, особенно при высоких температурах окружающей среды, поскольку тепло, выделяемое на скорости, сокращает срок службы смазки и увеличивает износ уплотнений.

Расшифровка суффикс-кода

Обозначение 3200 А-2ЗТН9/МТ33 представляет собой компактное описание конструктивной схемы. Каждый элемент суффикса сообщает вам что-то конкретное о том, как ведет себя подшипник, поэтому правильное чтение кода предотвращает дорогостоящие ошибки при заказе.

Два обозначения щита выглядят одинаково, и их часто путают. Бесконтактный экран оставляет небольшой зазор, поэтому он практически не увеличивает трение, но обеспечивает ограниченную защиту от мелкой пыли. Контактное уплотнение обеспечивает лучшую защиту, но выделяет больше тепла на скорости. Поскольку суффикс 2Z указывает на бесконтактную конструкцию, подшипник лучше всего подходит для чистых закрытых помещений, где скорость является основным приоритетом.

Структурные преимущества реальных машин

Обратная геометрия

Расположение «спина к спине» является основным преимуществом двухрядной конструкции. Два ряда шариков имеют один набор колец, поэтому пара воспринимает радиальные и осевые нагрузки в обоих направлениях, сохраняя при этом центрирование вала. Это сопротивление опрокидывающему моменту важно там, где вал должен оставаться жестким, например, в положении зацепления шестерен или крыльчатке насоса, которая испытывает неравномерную тягу.

По сравнению с установкой двух отдельных однорядных подшипников интегрированный узел снижает сложность обработки. Отверстию корпуса и заплечику требуется только одно точное гнездо, а соотношение предварительной нагрузки между двумя рядами устанавливается во время производства, а не сборщиком.

Высокая скорость

Высокая скорость зависит от выделения тепла, поведения смазки и стабильности сепаратора. Комбинация бесконтактных экранов и полиамидного сепаратора снижает трение, а фиксированная заправка смазки позволяет избежать потерь, возникающих при переливе. Таким образом, проектировщики могут ориентироваться на валы, скорость которых значительно превышает обычные скорости, при условии, что корпус рассеивает тепло, а рабочая скорость остается в пределах номинального предела.

Предварительно смазанная конструкция

Подшипник поставляется с уже установленной смазкой МТ33. Это упрощает установку, поскольку на сборочной линии не требуется дополнительная смазка, а также устраняется общий источник загрязнения. В случае применения с герметичной смазкой на весь срок службы отсутствие отверстия для повторной смазки также уменьшает количество потенциальных путей утечки в машине.

Области применения

Подшипник подходит для машин, которые должны одновременно выдерживать радиальные и осевые нагрузки внутри компактной вращающейся секции. К наиболее распространенным областям применения относятся:

• Насосы: промышленные насосы и водяные насосы, в которых необходимо контролировать тягу рабочего колеса.
• Редукторы: трансмиссии и редукторы, в которых жесткость вала влияет на качество зацепления шестерен.
• Электродвигатели: двигатели и генераторы, работающие на высокой скорости и требующие стабильного положения вала.
• Промышленное оборудование: компактные вращающиеся узлы, которые несут комбинированные нагрузки в ограниченном пространстве.

Когда вы ищете варианты поставщиков, Подшипник 3200 а-2зтн9/мт33 может быть указан вместе с его размерами и суффикс-кодом, что позволяет избежать путаницы с вариантами, имеющими другие уплотнения или клетки.

Руководство по выбору

Используйте следующую последовательность действий, чтобы решить, подходит ли этот подшипник для вашего применения. На каждом этапе используются данные, описанные выше, поэтому решение остается отслеживаемым.

1. Определите направление нагрузки. Измеряйте радиальные и осевые нагрузки отдельно, включая ударные нагрузки и реверс нагрузки. Если тяга действует в обоих направлениях, лучшим кандидатом является двухрядная конструкция.
2. Проверьте скорость на соответствие пределу. Рабочую скорость сравнивайте с предельной скоростью 24 000 об/мин и сохраняйте запас на повышение температуры и скачки оборотов.
3. Проверьте уплотнение и смазку. Используйте бесконтактный экран 2Z и смазку MT33, если окружающая среда чистая и температура находится в пределах указанного диапазона.
4. Проверьте геометрию плеча. Убедитесь, что радиусы заплечиков вала и корпуса составляют не менее 0,6 мм и что расстояние до точки давления 16 мм соответствует расчету момента.
5. Проверьте статическую емкость. Убедитесь, что статическая нагрузка 4,3 кН соответствует наихудшей ударной нагрузке или нагрузке в состоянии покоя.

Если окружающая среда содержит абразивную пыль или промывную воду, рассмотрите возможность использования уплотнения другого типа. Бесконтактный экран предназначен для закрытых машин, а не для открытых или суровых условий.

Установка, смазка и планирование жизненного цикла

Правильная установка сохраняет номинальную производительность. Очистите вал и корпус, сверьте размеры с указанными значениями и равномерно прижмите кольца, чтобы нагрузка не проходила через шарики во время посадки. Избегайте прямых ударов по уплотнениям, поскольку даже небольшая деформация стального экрана может привести к контакту, вызывающему выделение тепла на скорости.

Поскольку подшипник предварительно смазан, план технического обслуживания ориентирован на температуру и вибрацию, а не на регулярную смазку. Отслеживайте температуру корпуса во время ввода в эксплуатацию и записывайте уровни вибрации в начале эксплуатации. Постепенное повышение любого значения обычно сигнализирует о раннем износе или смещении, что позволяет принять корректирующие меры до выхода из строя. Когда машина работает в стабильной и чистой среде, предварительно залитая смазка может обеспечить длительные интервалы обслуживания без дополнительной смазки.
