Подшипники скрещенных роликов серии RU

Дом / Подшипник / Подшипник поперечного ролика / Подшипники скрещенных роликов серии RU

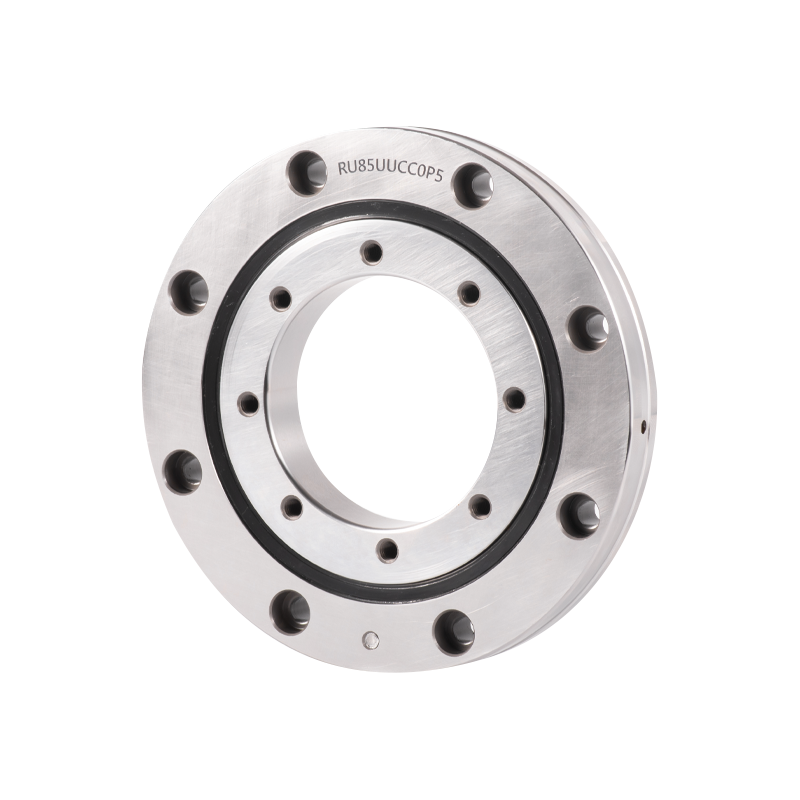

Подшипники скрещенных роликов серии RU

Подшипники серии RU имеют встроенную подсветку внутреннего и наружного колец, оба с монтажными отверстиями, что обусловливает необходимость в дополнительных крепежных фланцах или опорных седлах, что ограничивает процесс установки. Его цельная конструкция гарантирует, что установка практически не влияет на производительность, не снижает повышенную точность переменного тока и стабильный выходной крутящий момент, что делает его идеальным для различных применений, связанных с вращением внутренних или внешних колец.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: RE Крестообразный цилиндрический роликовый подшипник СЛЕДУЮЩАЯ: Тонкий поперечный роликовый подшипник RA
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Технические характеристики и производительность
Являясь высокоточным скрещенным роликоподшипником, его внутренняя конструкция состоит из цилиндрических роликов, основанных друг на друге в V-образных канавках под углом 90°, разделенными прокладками. Эта конструкция конструкции позволяет ему одновременно выдерживать разнонаправленные тяжелые нагрузки, включая радиальные, осевые и крутящиеся нагрузки.
·Высокая жесткость и компактность: Размеры внутреннего и внешнего колец подшипника чрезвычайно миниатюрны, а его ультратонкая конструкция соответствует физическим ограничениям, сохраняя при этом исключительно высокую жесткость. Точность подключения соответствует классам P5, P4 и P2.
·Плавный низкий крутящий момент: Проступы между роликами эффективно предотвращают наклон и взаимное трение, значительно снижая крутящий момент и предотвращающую односторонний контакт или заклинивание роликов, которые могут возникнуть при использовании дополнительных фиксаторов.
·Точность регулируемая: Конструкция разъемного внутреннего (или наружного) кольца позволяет точно регулировать зазор подшипника. Высокоточное вращательное движение сохраняется даже в предварительном состоянии.
·Простая установка: Разъемное кольцо, фиксатор и подвижный фиксатор предварительно фиксируются на заводе во избежание разделения, что значительно затрудняет установку на месте.
·Сравнение производительности: По сравнению с устойчивостью модели подшипников серии RU с крестообразными роликами вы переносите нагрузку во всех направлениях с помощью одного комплекта подшипников, увеличивая жесткость в 3-4 раза.

Типичное применение
Подшипники этой серии широко применяются в оборудовании с особыми требованиями к точности, жесткости и надежности, например:
· Промышленные роботы: Критические соединения, такие как талия и локоть.
·Прецизионные станки: Поворотные столы обрабатывающего центра, прецизионные индексирующие пластины
· Медицинские приборы: Оборудование компьютерное для томографии, хирургические роботы
·Измерение и проверка: Прецизионные измерительные приборы, оптические платформы
· Оборона и аэрокосмическая промышленность: Антенны радаров, устройство спутниковой связи
·Производство полупроводников: Оборудование для производства микросхем, оборудование для обработки пластин

Тип подшипника Размерность Размер плеча Номинальная базовая нагрузка (радиальная) Вес
Внутренний диаметр Внешний вид Диаметр шага ролика Высота Фаска Кр Кор
д Д Дpw Б Рмин дс Дч КН КН кг
РУ 28 10 52 28 8 0.3 24 29.5 2.9 2.4 0.12
РУ 42 20 70 41.5 12 0.6 37 47 7.35 8.35 0.29
РУ 66 35 95 66 15 0.6 59 74 17.5 22.3 0.62
РУ 85(Г)
РУ85Х 		55 120 85 15 0.6 79 93 20.3 29.5 1
РУ 124(Г)
РУ 124Х 		80 165 124 22 1 114 134 33.1 50.9 2.6
РУ 148(Г)
РУ 148Х 		90 210 147.5 25 1.5 133 162 49.1 76.8 4.9
РУ 178(Г)
РУ 178Х 		115 240 178 28 1.5 161 195 80.3 135 6.8
РУ 228(Г)
РУ 228Х 		160 295 227.5 35 2 208 246 104 173 11.4
РУ 297(Г)
РУ 297Х 		210 380 297.5 40 2.5 272 320 156 281 21.3
РУ 445(Г)
РУ 445X 		350 540 445.4 45 2.5 417 473 222 473 35.4
