Что делает подшипник SI5TK идеальным необслуживаемым решением для миниатюрных соединений?

Понимание подшипника SI5TK в системах точного перемещения

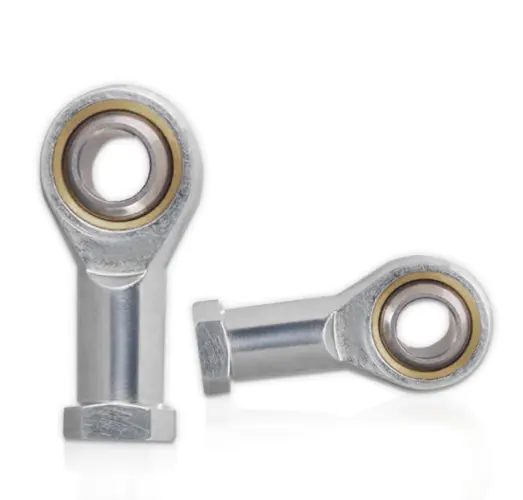

Когда инженеры и специалисты по закупкам ищут компактный, самосмазывающийся наконечник штока, исключающий необходимость постоянной смазки, подшипник СИ5ТК часто выступает в качестве ориентира. Этот миниатюрный наконечник тяги принадлежит к серии СИ5Т/К, семейству самосмазывающихся сферических подшипников скольжения, предназначенных для низкоскоростного колебательного движения. В отличие от обычных соединений металл-металл, требующих периодической смазки, в этом устройстве композитный вкладыш из ПТФЭ встроен непосредственно в сферическую дорожку качения. В результате получается не требующий обслуживания компонент, который вписывается в герметичные сборки без ущерба для грузоподъемности или гибкости выравнивания.

В этой статье представлено подробное техническое описание наконечника стержня SI5TK, включая его полную размерную схему, состав материала, ограничения по окружающей среде и сценарии применения. Включены все параметры из таблицы данных производителя, чтобы вы могли принять обоснованное решение о выборе без перекрестных ссылок на несколько источников.

Размеры подшипников SI5TK и подробные характеристики

Габаритные размеры подшипника SI5TK определяются его отверстием диаметром 5 мм и внутренней резьбой M5x0,8. Эти две особенности определяют способ крепления конца стержня к сопрягаемым валам и стержням с резьбой. В таблице ниже перечислены все критические размеры в миллиметрах, что соответствует стандартному описанию серии SI5T/K.

Ключевым показателем является допустимый угол наклона в 13 градусов. Это означает, что штоковая головка SI5TK может компенсировать несоосность вала и корпуса без заеданий. Номинальная динамическая нагрузка 5,7 кН и статическая нагрузка 6,0 кН указывают на то, что этот подшипник предназначен для легких и умеренных нагрузок, что соответствует его весу в 16 грамм и миниатюрному размеру.

Параметры материала и окружающей среды подшипника SI5TK

Работоспособность любого наконечника удилища зависит от материалов, использованных в его конструкции. Подшипник SI5TK сочетает в себе корпус из углеродистой стали, шарик из закаленной стали и композитный вкладыш из ПТФЭ. Каждый слой выполняет определенную функцию в области износостойкости, защиты от коррозии и самосмазывания.

Состав материала

• Тело наконечника стержня: Углеродистая сталь, оцинкованная для предотвращения ржавчины.
• Внутренний шар: Подшипниковая сталь GC15, закаленная до твердости HRC 58-64, с твердым хромированием на сферической поверхности.
• Пара трения скольжения: Композитный вкладыш из стали и ПТФЭ, обеспечивающий безмасляную самосмазку.

Твердое хромированное покрытие шара снижает трение и противостоит коррозии, а футеровка из ПТФЭ переносит тонкую пленку политетрафторэтилена на поверхность шара во время работы. Именно эта передаточная пленка делает подшипник SI5TK не требующим обслуживания.

Рабочая температура и ограничения движения

• Рабочая температура: От -30 градусов С до 80 градусов С, при кратковременном воздействии до 120 градусов С.
• Тип движения: Низкоскоростные колебания и компенсация наклона под малым углом. Не подходит для высокоскоростного непрерывного вращения.

Эти ограничения важны для инженеров-конструкторов. Если приложение требует непрерывного вращения или скорости выше нескольких сотен об/мин, следует выбрать другой тип подшипника. SI5TK оптимизирован для возвратно-поступательного или колебательного движения, при котором шарнир должен самовыравниваться под нагрузкой.

Преимущества продукта и преимущества дизайна

Наконечник тяги SI5TK предлагает несколько практических преимуществ, которые сокращают время сборки и затраты на долгосрочное обслуживание. В следующем списке суммированы основные преимущества, указанные в технических характеристиках.

1. Не требующая обслуживания самосмазывающаяся система: Композитный вкладыш из ПТФЭ устраняет необходимость в смазке, масляных форсунках или пресс-масленках. Подшипник можно сразу установить и использовать.
2. Большая компенсация несоосности: Максимальный угол наклона 13 градусов компенсирует ошибки монтажа, допускает прогиб вала и предотвращает краевую нагрузку.
3. Компактный и легкий: Благодаря миниатюрному профилю и весу всего около 16 граммов он подходит для легких механических конструкций.
4. Надежная грузоподъемность: Закаленный шарик и оцинкованный корпус выдерживают радиальные, осевые и комбинированные нагрузки в условиях колебаний.
5. Устойчивость к поверхностной коррозии: Цинковое покрытие корпуса и твердый хром на шаре устойчивы к ржавчине и воздействию окружающей среды.
6. Простая сборка: Внутренняя резьба и компактный корпус облегчают монтаж. Правая резьба является стандартной; левая резьба SI5TL/K доступна для регулировки длины с помощью талрепа.
7. Чище, чем альтернативы с масляной смазкой: По сравнению с наконечниками штоков, смазываемыми маслом, SI5TK не имеет масляного сопла, что делает его более компактным и подходящим для герметичного или чувствительного к маслу оборудования.

Эти преимущества имеют определенные ограничения. Подшипник SI5TK не предназначен для непрерывного высокоскоростного вращения. Футеровка из ПТФЭ также не подходит для сред с очень высоким давлением или сильно загрязненной абразивной пылью. Выбор правильного подшипника, соответствующего условиям эксплуатации, имеет важное значение для длительного срока службы.

Типичные сценарии применения подшипника SI5TK

SI5TK относится к категории миниатюрных шарниров «рыбий глаз» с низкой нагрузкой, часто используемых в рычажных механизмах, толкателях и тяговых механизмах. Типичными являются следующие области применения.

• Оборудование автоматизации: Малые исполнительные механизмы, пневматические цилиндры, миниатюрные сервотолкатели, регулируемые рычаги.
• Робототехника и модели: Образовательные роботы, роботизированные суставы рук, соединения аэрокосмических и гоночных моделей.
• Упаковка и легкая техника: Маленькие поворотные механизмы, натяжные тяги.
• Лабораторное и инструментальное оборудование: Регулируемые опоры, небольшие двухтактные механизмы.
• Общая техника: Концы миниатюрных гидроцилиндров, соединения для фитнес-оборудования, испытательные устройства.

Во всех этих случаях подшипник SI5TK обеспечивает компактную точку поворота, которая самовыравнивается и не требует смазки. Его внутренняя резьба M5x0,8 позволяет использовать стандартные стержни с метрической резьбой, что упрощает интеграцию в существующие конструкции.

Обзор серии SI5T/K и руководство по выбору

Подшипник SI5TK является частью серии SI5T/K самосмазывающихся подшипников со штоковыми головками. В серию входят несколько размеров отверстий и характеристик резьбы. Понимание серии помогает при выборе другого размера для связанного проекта.

Суффикс L указывает на левую резьбу, например SI5TL/K. Левая резьба полезна в узлах талрепов, где вращение конца стержня регулирует общую длину. Также доступны версии из нержавеющей стали с суффиксом X для применений, требующих более высокой коррозионной стойкости. Эти варианты серий позволяют разработчикам стандартизировать одну и ту же технологию самосмазывающихся наконечников штоков для машин различных размеров.

Советы по выбору подшипника SI5TK

• Используйте подшипник SI5TK только для возвратно-поступательного движения на низкой скорости. Он не подходит для высокоскоростного непрерывного вращения.
• Для реальных рабочих нагрузок в качестве запаса прочности рекомендуется использовать не более одной трети номинальной статической нагрузки. Для SI5TK это означает поддержание длительных рабочих нагрузок ниже примерно 2,0 кН.
• Подтвердите направление резьбы, необходимое для сборки. Правая резьба является стандартной; при необходимости укажите левую резьбу.
• Учитывайте диапазон рабочих температур. Стандартные устройства выдерживают температуру от -30 до 80 градусов C, с кратковременными пиками до 120 градусов C.
• Избегайте абразивной пыли и окружающей среды с высоким давлением, которые могут повредить футеровку из ПТФЭ.

Часто задаваемые вопросы о подшипнике SI5TK

В1: Каков размер резьбы подшипника SI5TK?

В подшипнике SI5TK используется внутренняя резьба M5x0,8 с точностью 6H. Это стандартная метрическая мелкая резьба, подходящая для стержней и шпилек с резьбой M5.

В2: Подшипник SI5TK левша или правша?

Стандартный SI5TK имеет правую резьбу. Доступна версия с левой резьбой как SI5TL/K. Использование одного правого и одного левого конца тяги в рычажном механизме позволяет регулировать длину путем вращения шатуна.

В3: Требуется ли смазка подшипнику SI5TK?

Нет. Подшипник SI5TK представляет собой необслуживаемый самосмазывающийся штоковый конец. Композитный вкладыш из ПТФЭ исключает необходимость использования масла или смазки. Он не имеет масляного сопла и может быть установлен и использован напрямую.

В4: Каков максимальный угол наклона подшипника SI5TK?

Допустимый угол наклона – 13 градусов. Это позволяет подшипнику компенсировать несоосность вала и корпуса без заедания или краевой нагрузки.

В5: Какова номинальная нагрузка подшипника SI5TK?

Номинальная динамическая нагрузка составляет 5,7 кН, а статическая нагрузка — 6,0 кН. Для непрерывной работы рекомендуется поддерживать рабочую нагрузку в пределах одной трети статической номинальной нагрузки, примерно 2,0 кН.

В6: Можно ли использовать подшипник SI5TK в высокоскоростных приложениях?

Нет. Подшипник SI5TK предназначен для низкоскоростных колебательных и наклонных движений. Он не подходит для высокоскоростного непрерывного вращения. Вкладыш из ПТФЭ и конструкция сферической пары оптимизированы для возвратно-поступательного движения.

В7: Каков диапазон рабочих температур подшипника SI5TK?

Стандартный подшипник SI5TK работает при температуре от -30 до 80 градусов C с кратковременным воздействием до 120 градусов C. Более высокие температуры могут привести к разрушению тефлонового вкладыша и сокращению срока службы.

В8: Какие материалы используются в подшипнике SI5TK?

Корпус наконечника стержня изготовлен из углеродистой стали с цинковым покрытием. Внутренний шарик изготовлен из подшипниковой стали GC15, закаленной до твердости HRC 58-64, со сферической поверхностью, покрытой твердым хромом. Скользящий контакт изготовлен из стали с композитным вкладышем из ПТФЭ.
