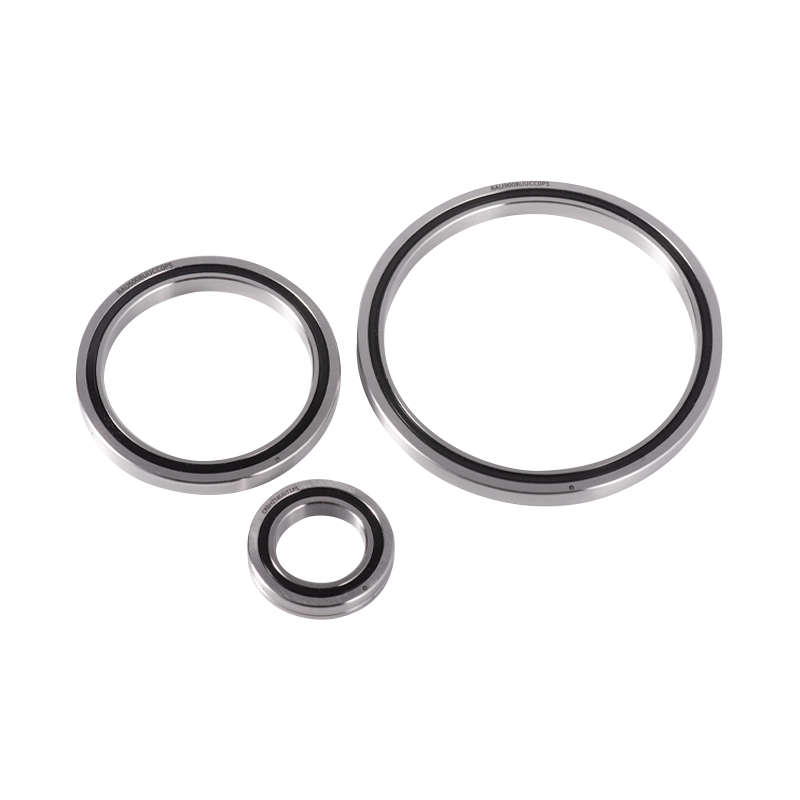

Интегрированный перекрестный роликовый подшипник RAU

Дом / Подшипник / Подшипник поперечного ролика / Интегрированный перекрестный роликовый подшипник RAU

Интегрированный перекрестный роликовый подшипник RAU

Интегрированные перекрестные роликовые подшипники серии RAU обеспечивают легкий и компактный монтаж благодаря экстремально малому поперечному сечению. Благодаря интегрированной конструкции внутреннего и внешнего колец, их можно использовать как для вращения внешнего, так и внутреннего кольца.
Также доступна более тонкая модификация шириной 5 мм, совместимая с подшипниками типа RA. Эта тонкая серия предлагается начиная со сверхмалых размеров с внутренним диаметром 10 мм.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Тонкопрофильный прецизионный подшипник SX СЛЕДУЮЩАЯ: Легкий подшипник поворотного шарнира CRBT
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Особенности подшипников
·Жесткость: Это сила сопротивления деформации на единицу длины. Подшипники серии RAU обеспечивают показатель 300–800 Н/мкм, что значительно превосходит характеристики стандартных радиально-упорных шарикоподшипников (около 50–150 Н/мкм). Они также менее склонны к перекосу зазора даже при запуске под большой нагрузкой.
·Класс точности: Основной класс точности — P4/P5 (по стандарту ISO), что соответствует погрешности вращения ±2 мкм. Это значительно выше, чем у стандартных механических подшипников, что делает их идеальным выбором для прецизионных измерительных приборов и пятиосевых обрабатывающих центров.
·Предельная скорость: В зависимости от размера и способа смазки, составляет 2000–6000 об/мин. Стабильная работа достигается за счет применения смазок с низким коэффициентом трения.
·Износостойкость: Изготовлены из подшипниковой стали GCr15 с поверхностным азотированием, твердость HRC 60 и выше. При соблюдении условий эксплуатации срок службы может превышать 10 000 часов.

Области применения
Суставы роботов, медицинское оборудование, аэрокосмические системы, многостанционные сварочные агрегаты, радиолокаторы связи, метеорологические радары, прецизионные поворотные делительные столы, высокоточные станки, прецизионные испытательные приборы, крупные и оптические телескопы и другие устройства, требующие высокой точности и надежности.

Тип подшипника Размерность Размер плеча Номинальная базовая нагрузка (радиальная) Вес
Внутренний диаметр Внешний диаметр Диаметр шага ролика Высокий Фаска Cr Cor
d D Dpw B B1 гмин ds Dn KN KN кг
RAU5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RAU6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RAU7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
RAU8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
RAU9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RAU10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RAU11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
RAU12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
RAU13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
RAU14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
RAU15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
RAU16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
RAU17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
RAU18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
RAU19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
RAU20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71
