Высокоскоростной прецизионный подшипник YRTS

Дом / Подшипник / Подшипник поперечного ролика / Высокоскоростной прецизионный подшипник YRTS

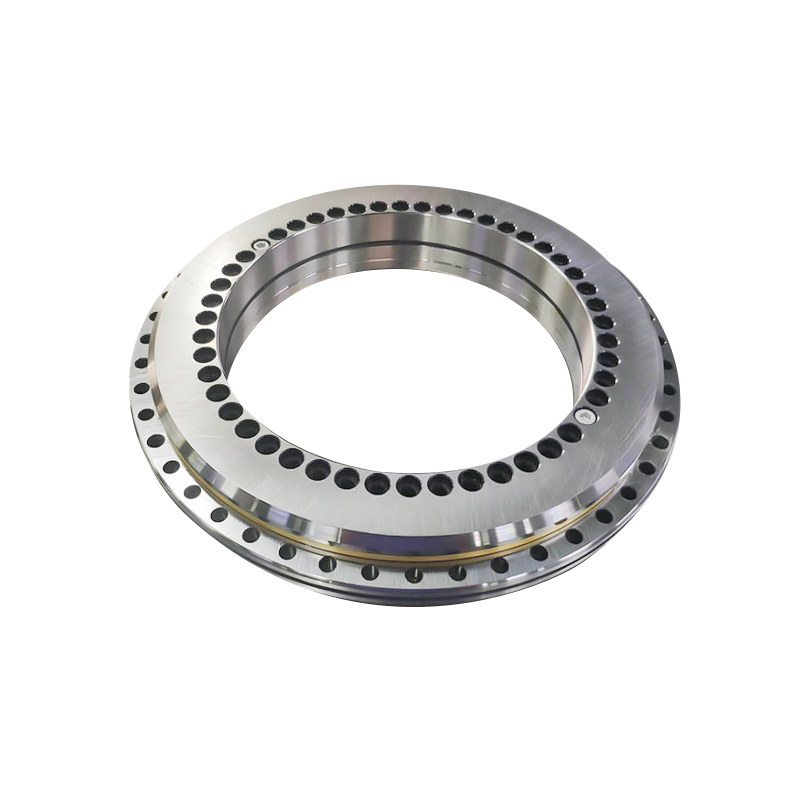

Высокоскоростной прецизионный подшипник YRTS

Высокоскоростная серия YRTS: эта серия обеспечивает более высокие скорости вращения по сравнению со стандартной серией YRT, при этом характеризуется низким и равномерным фрикционным моментом во всем диапазоне рабочих скоростей. Несмотря на идентичные внешние размеры с серией YRT, внутренняя конструкция имеет существенные отличия.
Серия YRTS оптимально подходит для двигателей с прямым приводом.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипник для измерения угла YRTM СЛЕДУЮЩАЯ: Прецизионный поперечный роликовый подшипник RB
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Характеристики подшипника:
1.Высокая точность
Достигает классов точности P4 и P2.
2.Высокая жесткость
Все подшипники серии поставляются с предварительным натягом.
3.Высокая грузоподъемность
Способны выдерживать осевые, радиальные нагрузки и опрокидывающие моменты.
4.Высокая скоростная характеристика
Подшипники серии YRTS предназначены для высокоскоростных приложений.

Области применения
Широко используются в прецизионных вертикальных шлифовальных станках с поворотным столом, индексирующих головках, зубофрезерных станках, валах заготовки зубофрезерных станков и других высокоточных устройствах.
I. Причины снижения точности подшипников поворотного стола YRTS (часто задаваемые вопросы)
(Я) Механический износ
1.Проявление неисправности
В процессе длительной эксплуатации точность подшипника постепенно снижается из-за механического износа рабочих поверхностей.
2.Возможная причина
В процессе вращения тела качения и дорожки качения постоянно контактируют друг с другом, что приводит к износу поверхностей и снижению геометрической точности.
3.Рекомендуемые решения
Регулярный технический осмотр: Проводите периодические проверки на предмет износа, оперативно выявляйте и устраняйте неполадки.
Замена изношенных деталей: Своевременно заменяйте сильно изношенные компоненты, чтобы поддерживать требуемую точность подшипника.
(III) Неправильная установка
1.Признаки неисправности: После монтажа точность подшипника не соответствует техническим требованиям.
2.Возможная причина: Неправильное позиционирование подшипника в процессе установки приводит к неравномерному распределению нагрузки во время эксплуатации, что снижает его точность.
3.Решения:
Строго следуйте инструкциям по монтажу: При установке руководствуйтесь рекомендациями производителя, чтобы обеспечить правильное положение подшипника.
Используйте специализированное монтажное оборудование: Применяйте сертифицированные инструменты для гарантии точности установки.
(IV) Влияние факторов окружающей среды
1.Признаки неисправности: В процессе эксплуатации наблюдается постепенное снижение точности подшипника, обусловленное внешними факторами.
2.Возможная причина: Пыль, загрязнения и химические вещества из окружающей среды оседают на рабочие поверхности подшипника, нарушая его геометрическую точность.
3.Решения:
Поддерживайте чистоту рабочей зоны: Регулярно очищайте пространство вокруг подшипника, чтобы снизить концентрацию пыли и загрязнений.
Используйте защитные устройства: При необходимости устанавливайте уплотнительные крышки и другие защитные элементы для защиты подшипника от внешних воздействий.

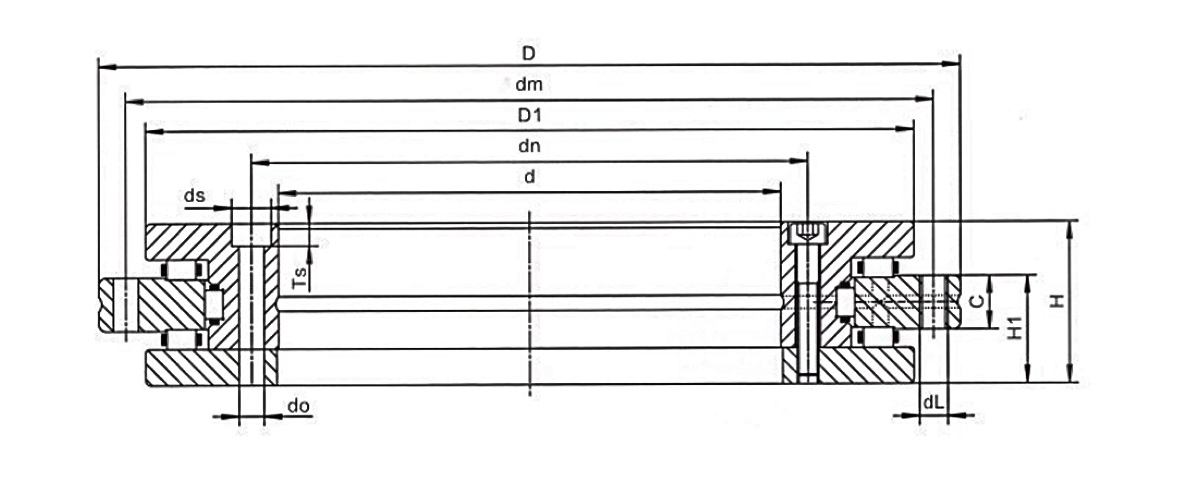

Тип подшипника Габаритные размеры Крепежные отверстия
d D H H1 H2 C D1 dn dm Внутреннее кольцо Внешнее кольцо
Единица измерения: мм do ds Ts КОЛ-ВО dL КОЛ-ВО
мм мм
YRTS200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRTS260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRTS325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRTS395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRTS460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45

Винт
соединение
КОЛ-ВО 		Монтажные отверстия для крепежных винтов Подача
т 		Затягивание винта (torque) Базовая номинальная нагрузка Ограниченная скорость Вес Тип подшипника
Осевой радиальный
Динамическая Статический Динамическая Статический
Ма Сa Сoa Сr Сor Консистентная смазка
Г КОЛ-ВО КОЛ-ВО Xt Нм КН /мин ≈Кг
2 М8 3 48×7,5° 14 105 635 78 202 950 9.7 YRTS200
2 М12 3 36×10° 34 131 840 85 275 800 18.3 YRTS260
2 М12 3 36×10° 34 191 1260 109 300 680 25 YRTS325
2 М12 3 48×7,5° 34 214 1540 121 390 600 33 YRTS395
2 М12 3 48×7,5° 34 221 1690 168 570 500 45 YRTS460
Примечание:
◆ Включает отверстия для соединительных винтов и резьбовые отверстия для снятия, расположенные по окружности.
◆ Значения крутящих моментов для затяжки болтов класса 12,9.
◆ Для крепежных отверстий между валами и корпусами подшипников обратите внимание на шаг и одинаковое расстояние между крепежными отверстиями подшипников.
