Прецизионный подшипник стержня SIBP/SABP

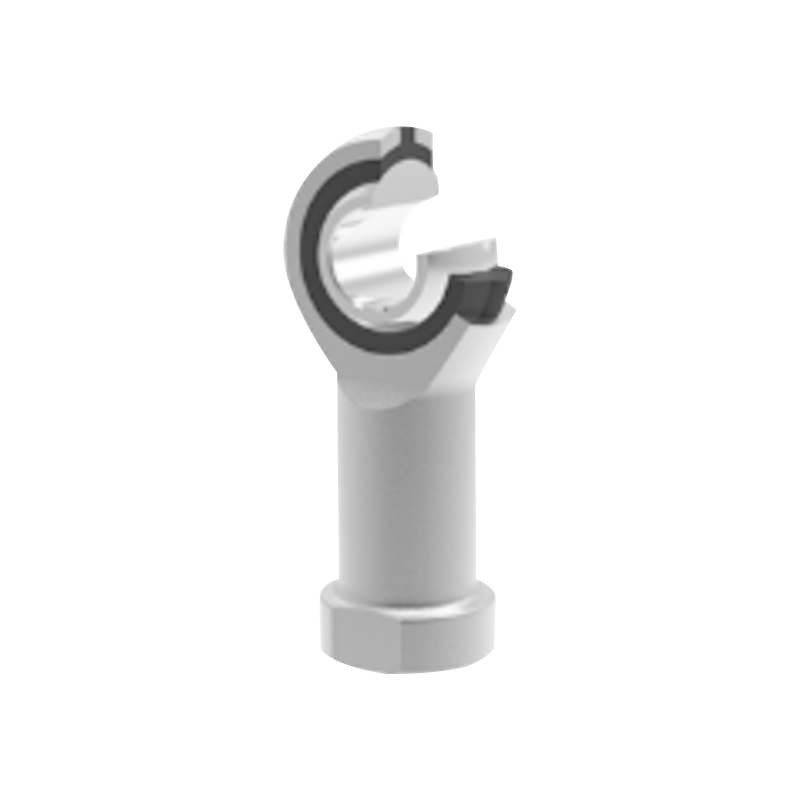

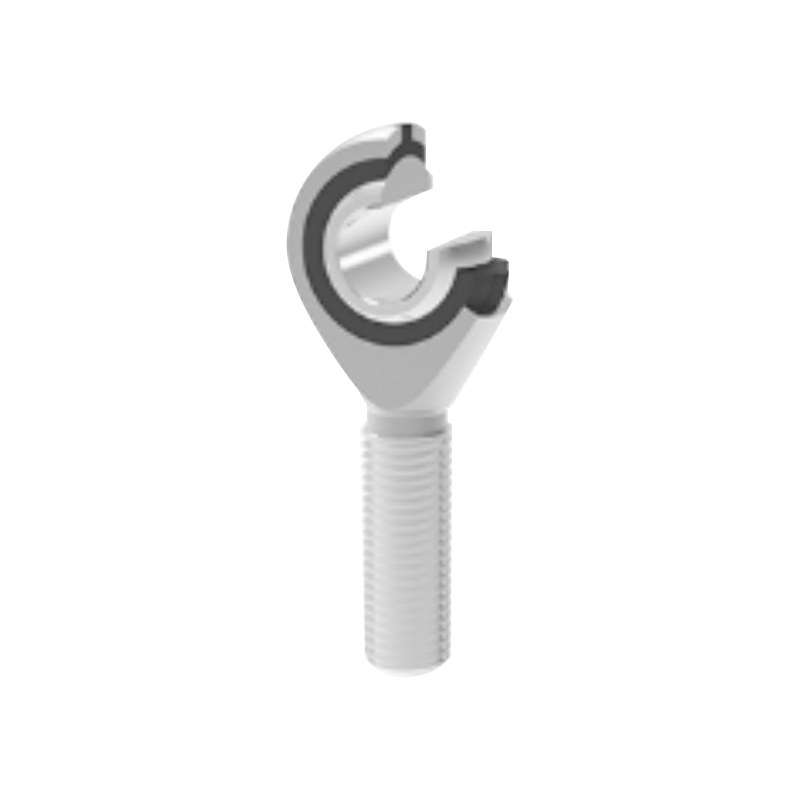

Данная серия представляет собой компактные самосмазывающиеся сферические подшипники со штоковой головкой, состоящие из корпуса штоковой головки, внутреннего кольца и пластикового вкладыша на основе ПТФЭ. Корпус наконечника стержня изготовлен из углеродистой стали с оцинкованным покрытием; внутреннее кольцо выполнено из подшипниковой стали, подвергнуто закалке и имеет сферическое покрытие из твердого хрома. Скользящая поверхность внутреннего кольца входит в непосредственное контактирование с ПТФЭ-вкладышем, что обеспечивает беспмазочную эксплуатацию подшипника.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Необслуживаемые самосмазывающиеся подшипники со стороны штока SIK/SAK СЛЕДУЮЩАЯ: SIZP Резьбовой самосмазывающийся подшипник стержня с вставкой из ПТФЭ
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

·Номер продукта:
СИБП…N 5～20
САБП…Н 5～20
·Пара трения скольжения: Сталь / ПТФЭ Пластик
·Диапазон рабочих температур: -40℃～＋75℃
·Варианты настройки:
Настройка темы: Поддерживается настройка нестандартного шага или особой точности резьбы.
Левая резьба: Номер модели и маркировка левой резьбы должны включать буквы «L» и «left». Пример:
Внутренняя резьба: SILBP20N M20×1,5 левый 6H
Внешняя резьба: SALBP20N M20×1,5 левый 6г
Доступны подшипники со штоковыми головками с различным шагом или особыми требованиями к точности резьбы.
Если это левая резьба, модель подшипника и маркировка резьбы должны быть отмечены буквами «L» и «левая», например: SILBP20N M20×1,5 левый 6H, SALBP20N M20×1,5 левый 6g.

подшипник
номер 		Размеры
мм/дюйм 		Номинальная нагрузка
кН 		Вес
≈кг
d B dₖ С₁
Макс 		d₂ G
6H		 h₁ I₃
мин 		I₄ I₅ I₇ W d₃ d₄ rₛ
мин 		α°
≈ 		Динамический Статический
SIBP5N 5 8 11.112 6 16 М5 27 14 35 4 Б 9 9 11 0.3 13 3.25 5.3 0.016
SIBP6N 6 9 12.7 6.75 18 М6 30 14 39 5 9 11 10 13 0.3 13 4.25 6.8 0.028
SIBP8N 8 12 15.88 9 22 М8 36 17 47 5 11 14 12.5 16 0.3 14 7.1 114 0.044
SIBP10N 10 14 19.05 10.5 26 М10 43 21 56 6.5 13 17 15 19 0.3 14 9.8 14.3 0.072
SIBP12N 12 16 22.23 12 30 М12 50 24 65 6.5 15 19 17.5 22 0.3 13 13.2 17 0.108
SIBP14N 14 19 25.4 13.5 34 М14 57 27 74 8 16 22 20 25 0.3 16 17 27.5 0.161
SIBP16N 16 21 28.58 15 38 М16 64 33 83 8 17.5 22 22 27 0.3 15 21.4 34.5 0.225
SIBP18N 18 23 31.75 16.5 42 М18×1,5 71 36 92 10 19.5 27 25 31 0.6 15 26 41.5 0.295
SIBP20N 20 25 34.93 18 48 М20×1,5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 50 0.382

подшипник
номер 		Размеры
мм/дюйм 		Номинальная нагрузка
КН 		Вес
≈кг
d B dₖ С₁
Макс 		d₂ G
6g		 h I₁
мин 		I₂ I₇ rₛ
мин 		α°
≈ 		Динамический Статический
SABP6N 5 8 11.112 6 16 М5 33 20 41 - 0.3 13 3.25 5.3 0.016
SABP6N 6 9 12.7 6.75 18 М6 36 22 45 - 0.3 13 4.25 6.8 0.026
SABP8N Б 12 15.88 9 22 М8 42 25 53 - 0.3 14 7.1 10 0.044
SABP10N 10 14 19.05 10.5 26 М10 48 29 61 - 0.3 14 9.8 12.5 0.072
SABP12N 12 16 22.23 12 30 М12 54 33 69 - 0.3 13 13.2 15 0.108
SABP14N 14 19 25.4 13.5 34 М14 80 38 77 - 0.3 16 17 25.5 0.161
SABP16N 16 21 28.58 15 38 М16 86 40 85 - 0.3 15 21.4 34.5 0.225
SABP18N 18 23 31.75 16.5 42 М18×1,5 72 44 93 23 0.6 15 26 41.5 0.295
SABP20N 20 25 34.93 18 46 М20×1,5 78 47 101 25 0.6 15 31 50 0.382
