SIZP Резьбовой самосмазывающийся подшипник стержня с вставкой из ПТФЭ

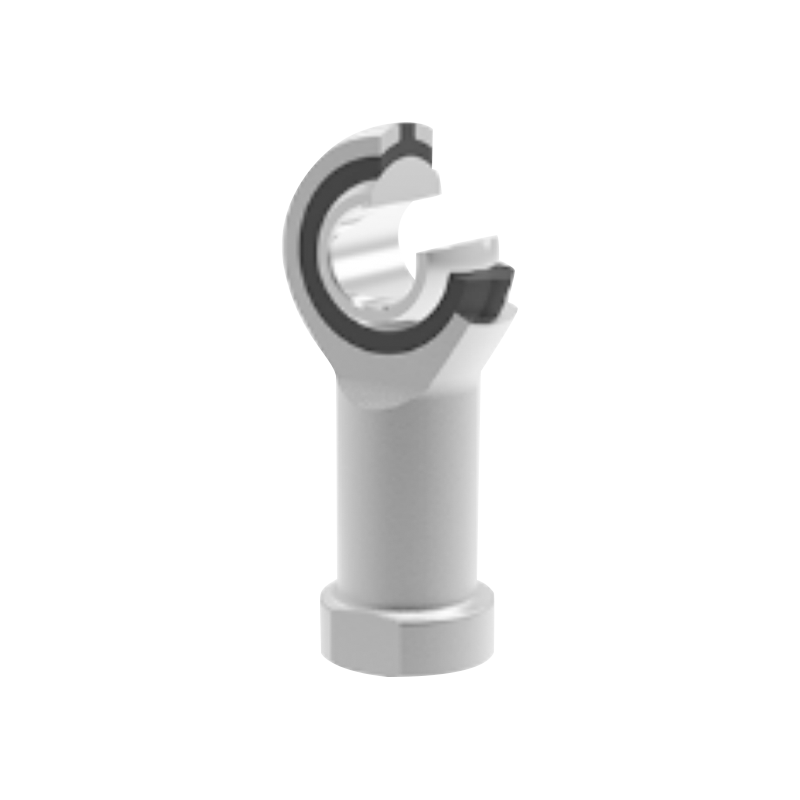

Данная серия представляет собой самосмазывающиеся подшипники со штоковой головкой с внутренней резьбой, выполненные по обтекаемой конструкции и состоящие из трех компонентов: корпус штоковой головки, внутреннее кольцо и пластиковый вкладыш на основе ПТФЭ. Корпус наконечника стержня изготовлен из углеродистой стали с оцинкованным покрытием; внутреннее кольцо выполнено из высокоуглеродистой хромсодержащей стали, подвергнуто закалке и последующему сферическому покрытию твердым хромом — данная обработка гарантирует исключительную износостойкость изделия. Конструктивное исполнение подшипника обеспечивает его бесп обслуживательную эксплуатацию.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Прецизионный подшипник стержня SIBP/SABP СЛЕДУЮЩАЯ: SAZP Высокопроизводительный резьбовой подшипник стержня
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

·Номер продукта: СИЗП…Н 4,83～19,05
·Пара трения скольжения: Сталь / ПТФЭ Пластик
·Диапазон рабочих температур: -40℃～＋75℃
·Варианты настройки:
Точность резьбы: По запросу доступны изделия, изготовленные по индивидуальному заказу, с различными классами точности резьбы.
Левая резьба: Модели и маркировка с левой резьбой должны включать буквы «L» и «LH», например: SILZP12N 1/2-20 UNF 2B LH

подшипник

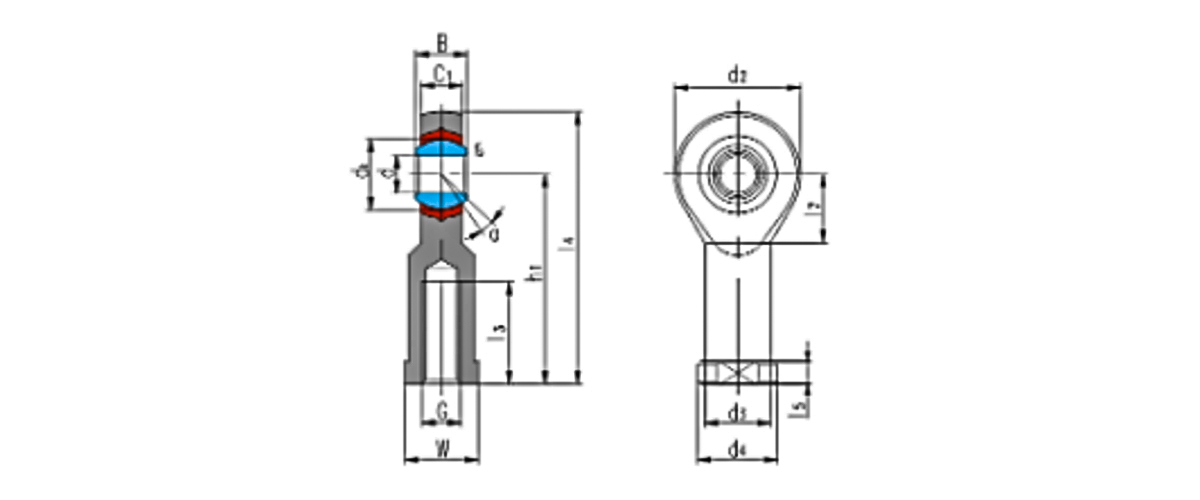

номер 		Размеры
мм/дюйм 		Номинальная нагрузка
кН 		Вес
≈кг
d B dₖ С₁
Макс 		d₂ G
UNF-2B		 h₁ I₃
мин 		I₄ I₅ I₇ W d₃ d₄ rₛ
мин 		α°
≈ 		Динамический Статический
SIZP4Н 4.83 7.92 11.1 6.35 15.88 10-32 26.97 14.27 34.83 4.75 9 7.92 7.54 10.31 0.3 10 3.3 5.38 0.015
0.19 0.312 0.437 0.25 0.625 1.082 0.582 1.375 0.187 0.354 0.312 0.297 0.408 0.012
SIZP6Н 6.35 9.53 12.7 7.14 19.05 1/4-28 33.32 19.05 42.85 4.75 10.5 9.53 9.15 11.91 0.3 13 6.8 10.9 0.025
0.25 0.375 0.5 0.281 0.75 .312 0.75 1.687 0.187 0.413 0.375 0.36 0.489 0.012
SIZP7Н 7.94 11.10 15.88 8.74 22.23 16/5–24 34.93 19.05 46.02 4.75 117 11.1 0.72 2.70 0.3 10 7.6 12.2 0.036
0.3125 0.437 0.625 0.344 0.875 1.375 0.75 1.812 0.187 0.481 0.437 0.422 0.5 0.012
SIZP9Н 9.53 12.70 18.26 10.31 25.40 8/3–24 41.28 23.80 53.98 6.35 12.3 14.27 3.89 17.45 0.6 9 11.9 18.2 0.061
0.375 0.5 0.719 0.406 1 1.625 0.937 2.125 0.25 0.484 0.582 0.547 0.687 0.024
SIZP11Н 11.1 14.27 20.62 11.1 28.58 16/7-20 46.02 26.97 60.33 6.35 14 5.88 5.49 9.05 0.6 11 17.4 23.8 0.081
0.4375 0.582 0.812 0.437 1.125 1.812 1.082 2.375 0.25 0.551 0.625 0.61 0.75 0.024
SIZP12Н 12.7 15.88 23.81 12.7 33.32 1/2-20 53.98 30.15 70.64 6.35 16.2 9.05 8.67 22.23 0.6 9 19.9 28.6 0.133
0.5 0.625 0.937 0.5 1.312 2.125 1.187 2.781 0.25 0.638 0.75 0.735 0.875 0.024
SIZP15Н 15.88 19.05 28.58 14.27 38.10 08.05-18 63.50 38.10 82.55 7.92 18.2 22.23 21.84 25.40 0.6 11 22.9 38.9 0.190
0.625 0.75 1.125 0.562 1.5 2.5 1.5 3.25 0.312 0.717 0.875 0.86 1 0.024
SIZP19Н 19.05 22.23 33.32 17.45 44.45 3/4-16 73.03 44.45 95.25 7.92 20.9 25.4 25.02 28.58 0.6 10 30.2 48.5 0.285
0.75 0.875 1.312 0.687 1.75 2.875 1.75 3.75 0.312 0.823 1 0.985 1.125 0.024
