Обслуживание подшипников стержня SI

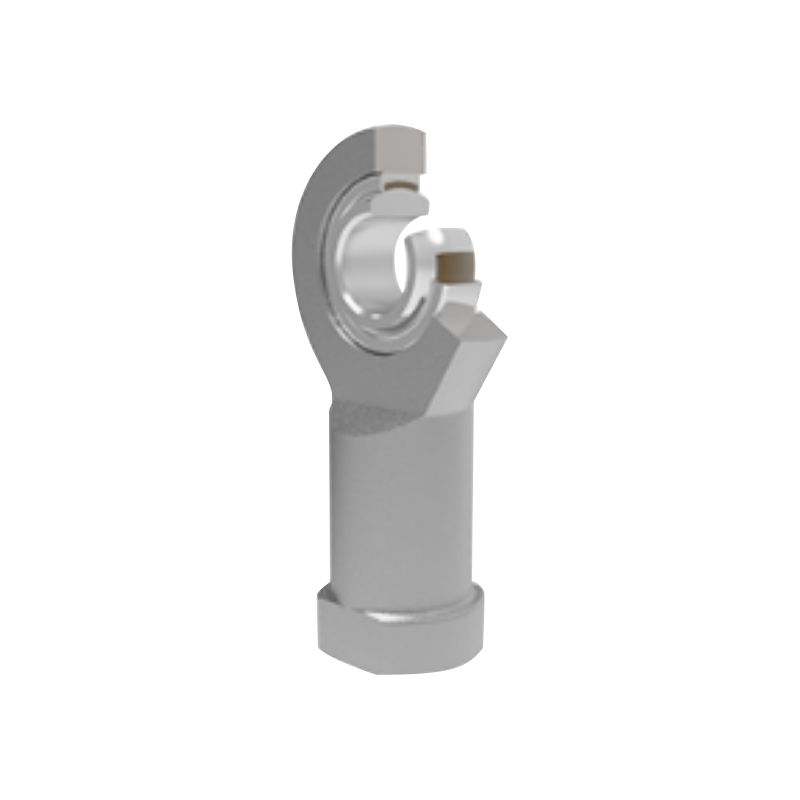

Самосмазывающийся сферический подшипник скольжения SI…C
Собран из корпуса наконечника штока из оцинкованной углеродистой стали и самосмазывающегося радиального сферического подшипника GE…C.
Конструкция полностью необслуживаемая и не требует внешней смазки, что обеспечивает длительную и стабильную работу.
Самосмазывающийся сферический подшипник скольжения SI…ETL 2RS
Собран из корпуса наконечника штока из оцинкованной углеродистой стали и самосмазывающегося радиального сферического подшипника GE…ET 2RS.
Имеет уплотнение с замкнутым контуром, которое предотвращает попадание загрязнений, исключает необходимость в дополнительной смазке и обеспечивает адаптацию к суровым эксплуатационным условиям.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипник шарнирного соединения SAZP СЛЕДУЮЩАЯ: SA Самосмазывающийся сферический подшипник со штоком
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Номер продукта
SI…C (5～30) SI…ETL 2RS (15～80)

Пара трения скольжения
·СИ…С: Композитный материал сталь/ПТФЭ
·СИ…ЭТЛ 2RS: Плетеная ткань из стали/ПТФЭ

Диапазон рабочих температур
Подходит для широкого диапазона температур
·СИ…С: 50℃～ 150℃
·СИ…ЭТЛ 2RS: 30℃～ 130℃

Параметры настройки
·Подшипники на головках шатуна с различными требованиями к шагу или точности резьбы доступны для удовлетворения особых требований применения.
·Маркировка левой резьбы: Для версий с левой резьбой добавьте «L» или «left» после номера модели, например: SIL20C M20×1,5left-6H, чтобы обеспечить точную маркировку.

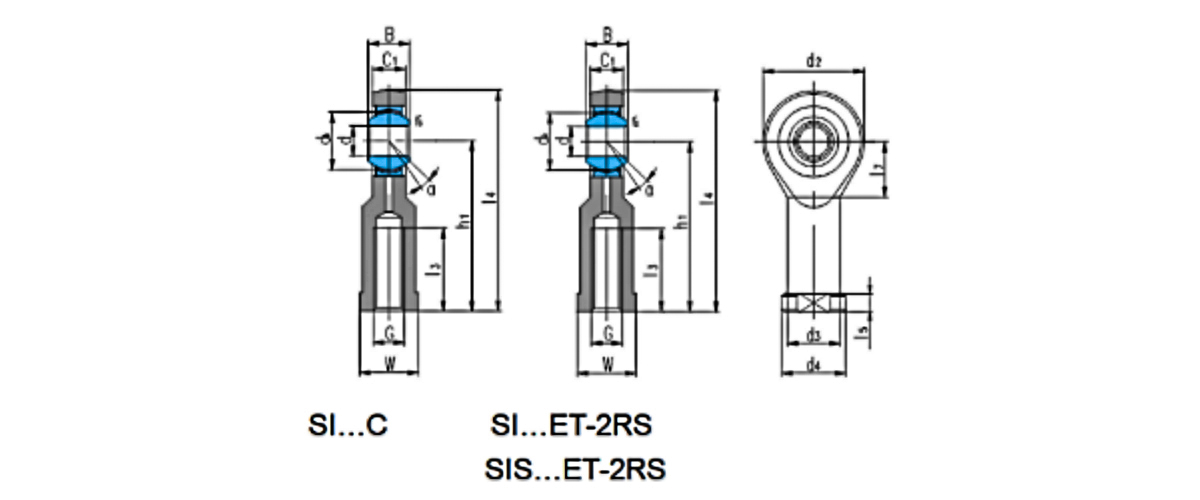

подшипник
номер 		Размеры
мм/дюйм 		Номинальная нагрузка, кН Вес
≈кг
d B dₖ С₁
Макс 		d₂ G
6H		 h₁ I₃
мин 		I₄ I₅ I₇ W d₃ d₄ rₛ
мин 		α°
≈ 		Динамлк Статический
SI5C 5 6 10 4.5 21 М5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.6 8.1 0.023
SIEC 6 6 10 4.5 21 МБ 30 11 40.5 5 11.5 11 11 13 0.3 13 3.6 Б.1 0.023
SIBC 8 8 13 6.5 24 МБ 36 15 48 5 13 13 13 16 0.3 15 5.8 12.9 0.040
S10C 10 9 16 7.5 29 М10 43 20 57.5 6.5 15 16 16 19 0.3 12 Б.6 17.8 0.065
S12C 12 10 18 8.5 34 М12 50 23 67 7 18 18 19 22 0.3 10 11 24.5 0.108
S15C 15 12 22 10.5 40 М14 61 30 81 8 21 21 21 26 0.3 8 18 36 0.169
SI15ETL-2RS 25
S17C 17 14 25 11.5 46 М16 67 34 90 10 24 27 25 29 0.3 10 22 45 0.235
S117ETL-2RS 32
Si20C 20 16 29 13.5 53 М20×1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 31 60 0.335
SI20ETL-2RS 45
SI25C 25 20 35.5 18 64 М24×2 94 48 128 12 33 36 35 42 0.6 7 51 85 0.665
SI25ETL-2RS 85
SI30C 30 22 40.7 20 73 М30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 65 110 1.05
SI30ETL-2RS 110
S135ETL-2RS 35 25 47 22 82 М36×3 125 60 168 15 40 55 48 58 0.6 6 140 146 1.50
SI40ETL-2RS 40 28 53 24 92 М39×3 142 85 188 18 47 60 52 65 0.6 7 175 180 2.05
SIS40ETL-2RS 40 28 53 24 92 М42×3 142 85 188 18 47 55 52 65 0.6 7 99 180 1.94
SI45ETL-2RS 45 32 60 28 102 М42×3 145 85 198 20 52 65 58 70 0.8 7 225 240 2.72
SIS45ETL-2R 45 32 60 27 102 М45×3 145 85 198 20 52 60 58 70 0.6 7 127 240 2.61
SI50ETL-2RS 50 35 68 31 112 М45×3 160 68 216 20 57 70 62 75 0.6 6 275 290 3.48
SIS50ETL-2RS 50 35 66 31 112 М52×3 160 69 216 20 57 65 62 75 0.6 6 158 260 3.24
SI60ETL-2RS 60 44 80 39 135 М52×3 175 70 242.5 20 68.5 80 70 88 1 6 430 450 5.55
SIS60ETL-2RS 60 44 80 39 135 М80×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ETL-2RS 70 49 92 43 160 М58×4 200 80 280 20 81 85 80 98 1 6 550 610 8.72
SIS70ETL-2RS 70 49 92 42 160 М72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
SI80ETL-2RS 80 55 105 48 180 М84×4 230 85 320 25 91 95 95 110 1 6 705 750 12.9
SISBOETL-2RS 80 55 105 47 180 М80×4 230 85 320 25 91 100 95 110 1 6 400 600 117
