Подшипник шарнирного соединения SAZP

Дом / Подшипник / Подшипник конца стержня / Подшипник шарнирного соединения SAZP

Подшипник шарнирного соединения SAZP

Корпус подшипника штоковой головки изготовлен из углеродистой стали с оцинкованной поверхностью, а поверхность скольжения инкрустирована бронзовыми прокладками. Внутреннее кольцо изготовлено из закаленной подшипниковой стали и покрыто твердым сферическим хромом. За исключением отверстий диаметром менее 6,35 мм, все остальные можно смазывать с помощью масляного стакана.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Прецизионный подшипник стержня SIZP с оцинкованным покрытием СЛЕДУЮЩАЯ: Обслуживание подшипников стержня SI
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

·Номер продукта: САЗП…С 4,83～25,4
·Пара трения скольжения: Сталь/Бронза
·Диапазон рабочих температур: 50℃～＋150℃

Доступны подшипники со штоковыми головками с различными требованиями к точности резьбы.
Для левой резьбы после модели подшипника и маркировки резьбы должны следовать буквы «L» и «LH», например: SALZP12S 1/2 20UNF 2ALH.
Корпус наконечника стержня и внутреннее кольцо вышеуказанных изделий могут быть изготовлены из нержавеющей стали. Модель подшипника будет отмечена знаком «X», т.е. SAZP…S/X..

подшипник
номер 		Размеры
мм/дюйм 		Рейтинги нагрузки
кН 		Вес
≈кг

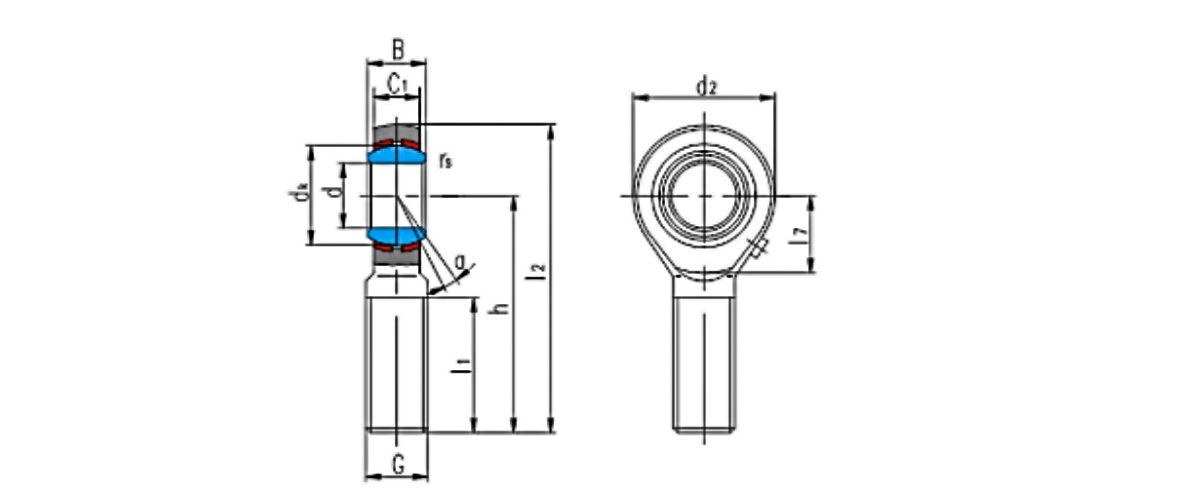

d   B dₖ С₁
Макс 		d₂ G
UNF-2A		   h I₁
мин 		I₂ I₇ rₛ
мин 		α°
≈ 		Динамический Статический
SAZP4S 1) 4.83 7.92 11.1 6.35 15.88 10-32 31.75 19.05 39.70 - 0.3 10 3.4 3.8 0.013
0.19 0.312 0.437 0.25 0.625 1.25 0.75 1.563 0.012
SAZP8S  1) 6.35 9.53 12.7 7.14 19.05 1/4-28 39.87 25.40 49.20 - 0.3 13 4.5 6.6 0.022
0.25 0.375 0.5 0.281 0.75 1.582 1 1.937 0.012
SAZP7S 7.94 11.10 15.88 8.74 22.23 16/5–24 47.83 31.75 58.72 - 0.3 10 6.9 8.4 0.037
0.3125 0.437 0.625 0.344 0.875 1.875 1.25 2.312 0.012
SAZP9S 9.53 12.70 18.26 10.31 25.40 8/3–24 49.23 31.75 61.93 - 0.6 9 9.4 10 0.055
0.375 0.5 0.719 0.406 1 1.938 1.25 2.438 0.024
SAZP11С 11.11 14.27 20.62 11.1 28.58 16/7-20 53.98 34.93 68.28 - 0.6 11 11 13 0.078
0.4375 0.562 0.812 0.437 1.125 2.125 1.375 2.688 0.024
SAZP12С 12.7 15.88 23.81 12.7 33.32 1/2-20 61.93 38.10 78.59 - 0.6 9 15 19 0.12
0.5 0.625 0.937 0.5 1.312 2.438 1.5 3.094 0.024
SAZP15С 15.88 19.05 28.58 14.27 38.10 08.05-18 66.68 41.28 85.73 18.2 0.6 11 20 21 0.18
0.625 0.75 1.125 0.562 1.5 2.625 1.625 3.375 0.717 0.024
SAZP19С 19.05 22.23 33.32 17.45 44.45 3/4–16 73.03 44.45 95.25 20.9 0.6 10 29 29 0.29
0.75 0.875 1.312 0.687 1.75 2.875 1.75 3.75 0.823 0.024
SAZP25С 25.40 34.93 47.63 25.40 89.85 5/4-12 104.78 53.98 139.70 33.9 0.6 14 60 101 1.1
1 1.375 1.875 1 2.75 4.125 2.125 5.5 1.335 0.024
