Прецизионный подшипник стержня SIZP с оцинкованным покрытием

Сферические подшипники скольжения со штоком серии SIZP изготовлены из углеродистой стали с оцинкованным покрытием, обеспечивающим высокую коррозионную стойкость. Скользящие поверхности оснащены бронзовыми вкладышами, что существенно повышает износостойкость и эксплуатационный срок изделия. Внутреннее кольцо выполнено из высокопрочной подшипниковой стали, подвергнуто закалке и покрыто твердым хромом — данная обработка гарантирует исключительную твердость и долговечность конструкции. За исключением моделей с диаметром отверстия менее 6,35 мм, все остальные модификации предусматривают возможность смазки через манжету, обеспечивая стабильную эффективную работу в длительном режиме.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипник высокой жесткости, совместимый со смазкой SABP СЛЕДУЮЩАЯ: Подшипник шарнирного соединения SAZP
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Температурный диапазон
Подходит для температур от -50 ℃ до 150 ℃, адаптируется к различным экстремальным условиям окружающей среды.

Инструкции по смазке
·Модели с диаметром отверстия менее 6,35 мм не смазываются.
·Для других моделей поддерживается чашечная смазка для уменьшения трения и продления срока службы.

Параметры настройки
·Сферические подшипники скольжения на конце штока с резьбой различной точности могут быть предоставлены в соответствии с требованиями заказчика, чтобы гарантировать соответствие требований точности конкретным применениям.
·Для корпуса наконечника стержня и внутреннего кольца может использоваться нержавеющая сталь, подходящая для высокоагрессивных сред. Номер модели отмечается знаком «X», например, SIZP…S/X.

Маркировка левой резьбы
Если требуется версия с левой резьбой, номер модели должен быть отмечен буквами «L» или «LH». Например: SILZP12S 1/2-20UNF-2B LH, чтобы обеспечить точную идентификацию.

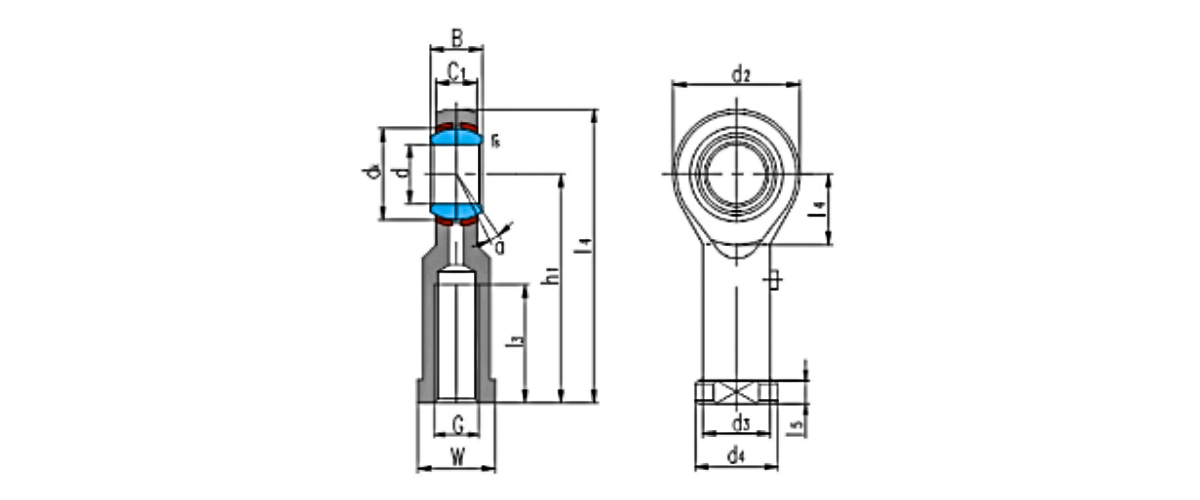

подшипник
номер 		Размеры
мм/дюйм 		Рейтинги нагрузки
кН 		Вес
кг
d B dₖ С₁
Макс 		d₂ G
UNF-2B		 h₁ I₃
мин 		I₄ I₅ I₇ W d₃ d₄ rₛ
мин 		α°
≈ 		Динамический Статический
SIZP4С 1) 4.83 7.92 11.1 6.35 15.88 10-32 26.97 14.27 34.93 4.75 9 7.92 7.54 10.31 0.3 10 3.4 4.6 0.015
0.19 0.312 0.437 0.25 0.625 1.082 0.582 1.375 0.187 0.354 0.312 0.297 0.408 0.012
SIZP6С 1) 6.35 9.53 12.7 7.14 19.05 1/4-28 33.32 19.05 42.85 4.75 10.5 9.53 9.15 11.91 0.3 13 4.5 7.7 0.025
0.25 0.375 0.5 0.281 0.75 1.312 0.75 1.887 0.187 0.413 0.375 0.36 0.469 0.012
SIZP7С 7.94 11.10 15.88 8.74 22.23 16/5–24 34.93 19.05 46.02 4.75 11.7 11.1 10.72 12.70 0.3 10 6.9 8.4 0.036
0.3125 0.437 0.625 0.344 0.875 1.375 0.75 1.812 0.187 0.481 0.437 0.422 0.5 0.012
SIZP9С 9.53 12.70 18.26 10.31 25.40 8/3–24 41.28 23.80 53.98 6.35 12.3 14.27 13.89 17.45 0.6 9 9.4 10 0.061
0.375 0.5 0.719 0.408 1 1.625 0.937 2.125 0.25 0.484 0.582 0.547 0.887 0.024
SIZP11С 11.11 14.27 20.62 11.1 28.58 16/7-20 46.02 26.97 80.33 6.35 14 15.88 15.49 19.05 0.6 11 11 13 0.081
0.4375 0.562 0.812 0.437 1.125 1.812 1.082 2.375 0.25 0.551 0.625 0.81 0.75 0.024
SIZP12С 12.7 15.88 23.81 12.7 33.32 1/2-20 53.98 30.15 70.64 6.35 16.2 19.05 18.67 22.23 0.6 9 15 19 0.133
0.5 0.625 0.937 0.5 .312 2.125 1.187 2.781 0.25 0.638 0.75 0.735 0.875 0.024
SIZP15С 15.88 19.05 28.58 14.27 38.10 08.05-18 63.50 38.10 82.55 7.92 18.2 22.23 21.84 25.40 0.6 11 20 21 0.190
0.625 0.75 1.125 0.562 1.5 2.5 1.5 3.25 0.312 0.717 0.875 0.86 1 0.024
SIZP19С 19.05 22.23 33.32 17.45 44.45 3/4–16 73.03 44.45 95.25 7.92 20.9 25.4 25.02 28.58 0.6 10 29 29 0.285
0.75 0.875 1.312 0.687 1.75 2.875 1.75 3.75 0.312 0.823 1 0.985 1.125 0.024
SIZP25С 25.40 34.93 47.63 25.40 89.85 5/4-12 104.78 53.98 139.70 11.10 33.1 38.1 37.72 44.45 0.6 14 60 101 1.00
1 1.375 1.875 1 2.75 4.125 2.125 5.5 0.437 1.303 1.5 1.485 1.75 0.024
