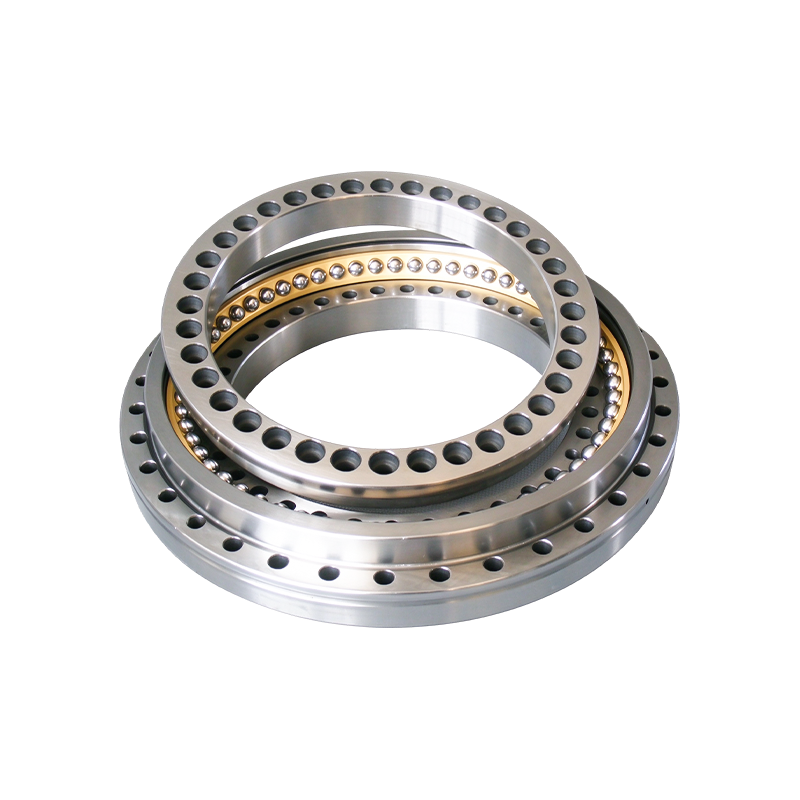

ZKLDF100 — это двунаправленный упорно-радиальный шарикоподшипник с болтовым креплением и уплотнениями с обеих сторон. Он имеет двухрядное расположение шариков и угол контакта 60°, что позволяет ему одновременно воспринимать радиальные нагрузки, двунаправленные осевые нагрузки и опрокидывающие моменты, обладая превосходной способностью выдерживать осевую нагрузку. По сравнению со скрещенными роликоподшипниками этот подшипник обеспечивает более высокую предельную скорость, что делает его пригодным для высокоскоростных прецизионных поворотных столов. Монтажные отверстия встроены как во внутреннее, так и во внешнее кольца для удобства установки. Перед поставкой подшипник предварительно смазывается консистентной смазкой, что делает его идеальным выбором для высокоскоростных и прецизионных вращательных устройств.
Двухрядные шарики с углом контакта 60°: Подшипник состоит из одного цельного наружного кольца, двух внутренних колец, двух рядов шариков и сепараторов. Конструкция с углом контакта 60° позволяет одновременно воспринимать радиальные нагрузки, двунаправленные осевые нагрузки и опрокидывающие моменты, обеспечивая превосходную осевую несущую способность.
Конструкция с болтовым креплением для легкой установки: Монтажные отверстия предварительно проточены во внутреннем и наружном кольцах, что позволяет закрепить подшипник непосредственно болтами, не требуя дополнительных фланцев или нажимных пластин. Перед поставкой подшипник предварительно собирается как единое целое с соединительными болтами, что упрощает транспортировку и установку на месте.
Двусторонние уплотнения и предварительная смазка: Уплотнительные крышки с обеих сторон помогают предотвратить попадание пыли и загрязнений в подшипник, одновременно уменьшая утечку смазки. Подшипник на заводе заполнен консистентной смазкой на основе бария. Дополнительная смазка также может подаваться через смазочное отверстие во наружном кольце, что упрощает регулярное техническое обслуживание.
Латунная клетка: Специально разработанный латунный сепаратор обеспечивает высокую механическую прочность и помогает снизить момент трения, обеспечивая стабильную работу в условиях высоких скоростей.
Высокоскоростная производительность: Подшипник, оснащенный катящимися стальными шариками и оптимизированной конструкцией сепаратора, обеспечивает предельную скорость до 5000 об/мин, что значительно выше, чем у скрещенных роликоподшипников аналогичного размера. Это делает его пригодным для высокоскоростных прецизионных операций с поворотными столами.
ZKLDF100 подходит для высокоскоростных и высокоточных вращающихся устройств, требующих высокой жесткости, в том числе:
Основные размеры и характеристики
| Параметр Элемент | Значение |
| Модель | ЗКЛДФ100 |
| Тип подшипника | Двойной осевой радиально-упорный шарикоподшипник (винтовое крепление, уплотнение с обеих сторон) |
| Диаметр отверстия (d) | 100 мм |
| Внешний диаметр (Д) | 185 мм |
| Высота (В) | 38 мм |
| Высота контактной поверхности наружного кольца (H1) | 25 мм |
| Диаметр ребра внутреннего кольца (D1) | 161 мм |
| Внешний диаметр (D2) | 136 мм |
| Диаметр крепежного отверстия внутреннего кольца (J) | 112 мм |
| Диаметр крепежного отверстия наружного кольца (J1) | 170 мм |
| Вес | Прибл. 3,84 кг |
Грузоподъемность и жесткость
| Параметр | Значение |
| Базовая динамическая нагрузка, осевая (Ca) | 71000 Н (71 кН) |
| Базовая статическая нагрузка, осевая (C0a) | 265 000 Н (265 кН) |
| Предел усталостной нагрузки, осевой (Cua) | 10300 Н |
| Предельная скорость (нГ) | 5000 об/мин |
| Осевая жесткость (положение подшипника) | 1200 Н/мкм |
| Радиальная жесткость (положение подшипника) | 350 Н/мкм |
| Жесткость при наклоне (расположение подшипника) | 3600 Нм/мрад |
