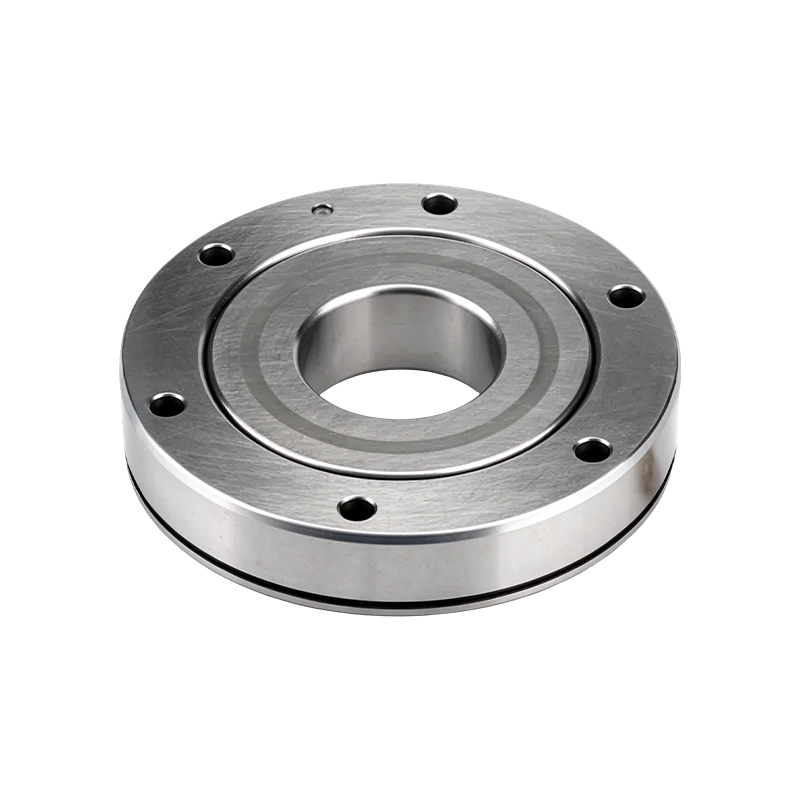

XSU080168 — безредукторный поворотный подшипник с перекрестными роликами серии XSU, оснащенный тонкими уплотнениями с обеих сторон и интегрированной конструкцией внутреннего и наружного кольца с предварительно обработанными монтажными отверстиями для удобной установки. Цилиндрические ролики расположены ортогонально на V-образной дорожке качения под углом 90°, что позволяет одному подшипнику одновременно воспринимать комбинированные радиальные нагрузки, осевые нагрузки и опрокидывающие моменты. Благодаря классу точности до P2 этот подшипник обеспечивает высокую жесткость и стабильную точность вращения, что делает его пригодным для широкого спектра прецизионных поворотных механизмов.
Интегрированные внутренние и наружные кольца с предварительно обработанными монтажными отверстиями: Внутреннее и наружное кольца имеют интегрированную конструкцию с предварительно обработанными монтажными отверстиями, что позволяет осуществлять прямое крепление болтами без дополнительных фланцев или опорных корпусов. Такая конструкция сводит к минимуму влияние установки на работу подшипника, помогая поддерживать стабильную точность вращения и передачу крутящего момента.
Расположение скрещенных роликов под углом 90°: Цилиндрические ролики расположены попеременно внутри V-образных дорожек качения. Один подшипник может одновременно воспринимать радиальные нагрузки, осевые нагрузки и опрокидывающие моменты, обеспечивая высокую адаптируемость к комбинированным разнонаправленным нагрузкам, сохраняя при этом компактную конструкцию и высокую жесткость.
Безредукторный дизайн: Подшипник не имеет цельных зубьев шестерни, что позволяет ему работать с внешними системами привода. Его можно комбинировать с внешними зубчатыми венцами, двигателями с прямым приводом (DD) и другими компонентами привода, образуя прецизионные вращательные механизмы, обеспечивая гибкость в конфигурации привода.
Тонкие уплотнения с обеих сторон: Уплотнительные элементы тонкого сечения установлены с обеих сторон подшипника, чтобы предотвратить попадание пыли и сохранить внутреннюю смазку в течение длительного времени, обеспечивая надежную работу в различных условиях работы.
Высокоточные параметры: Доступны классы точности P5, P4 и P2, отвечающие требованиям точности требовательных вращающихся устройств.
Основные размеры и характеристики
| Параметр Элемент | Значение |
| Модель | XSU080168 |
| Тип подшипника | Поворотный подшипник с перекрестными роликами (безредукторный, тонколистовые уплотнения с обеих сторон) |
| Внутренний диаметр (dᵢ) | 130 мм |
| Внешний диаметр (Да) | 205 мм |
| Высота (В) | 25,4 мм |
| Внутренний диаметр наружного кольца (Di) | 174 мм |
| Наружный диаметр внутреннего кольца (да) | 159 мм |
| Высота наружного/внутреннего кольца | 24,8 мм / 24,8 мм |
| Диаметр делительной окружности наружного кольца монтажных отверстий (La) | 190 мм |
| Диаметр окружности внутреннего кольца монтажных отверстий (Li) | 145 мм |
| Количество монтажных отверстий | По 12 отверстий на каждом внутреннем и внешнем кольцах |
| Диаметр монтажного отверстия (дБ) | 6,8 мм (цековка φ11, глубина 6,8 мм) |
| Вес | Прибл. 3,3 кг |
Грузоподъемность и производительность
| Параметр | Значение |
| Базовая динамическая нагрузка, осевая (Ca) | 66000 Н (66 кН) |
| Базовая статическая нагрузка, осевая (C0a) | 240 000 Н (240 кН) |
| Базовая динамическая нагрузка, радиальная (Cr) | 47000 Н (47 кН) |
| Базовая статическая нагрузка, радиальная (C0r) | 118 000 Н (118 кН) |
| Предельная скорость (нГ) | 227 об/мин |
| Максимальная радиальная нагрузка (болты) | 8180 Н |
| Диапазон рабочих температур | -30 ℃ ~ 80 ℃ |
