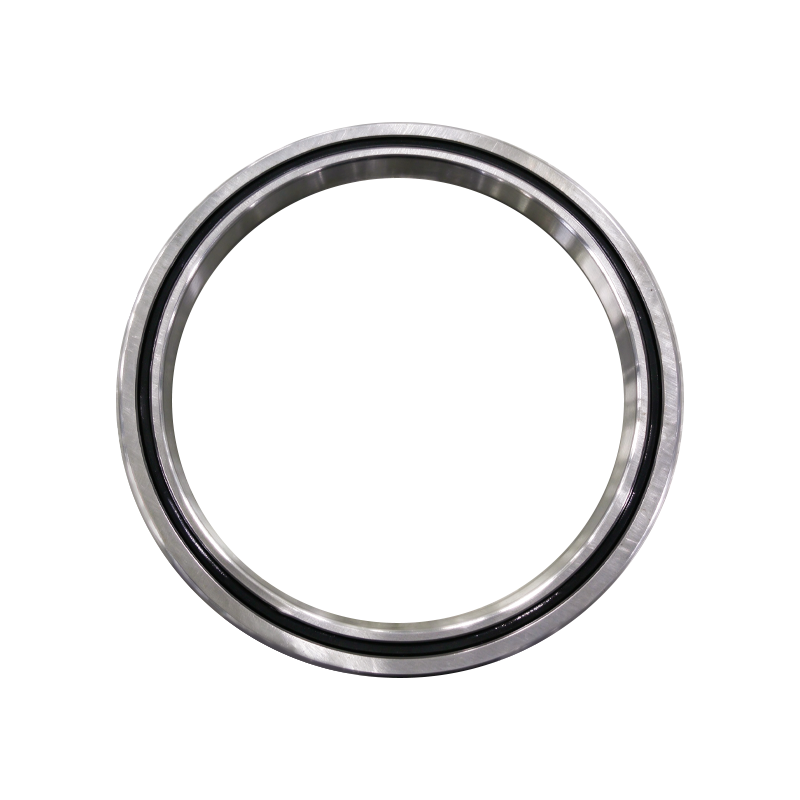

RAU16013 Интегрированный перекрестный роликоподшипник с внутренним и наружным кольцом

RAU16013 — это ультратонкий скрещенный роликоподшипник с единой конструкцией внутреннего и наружного колец, позволяющей вращаться либо внутреннему, либо наружному кольцу. Он имеет внутренний диаметр 160 мм, ширину всего 13 мм и приблизительный вес 0,59 кг. Его V-образные дорожки качения со скрещенными роликами позволяют подшипнику одновременно воспринимать радиальные нагрузки, осевые нагрузки в обоих направлениях и моментные нагрузки. Доступны прецизионные классы P5, P4 и P2, а также различные варианты уплотнений. Подшипник подходит для соединений роботов, прецизионных поворотных столов, оборудования для оптического контроля и систем медицинской визуализации.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Легкий прецизионный поворотный подшипник RA5008C с поперечным роликовым подшипником СЛЕДУЮЩАЯ: RAU20013 Ультратонкий поперечный роликоподшипник со встроенным внутренним и наружным кольцом
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Конструктивные особенности

Встроенные внутренние и внешние кольца для двунаправленного вращения: В отличие от серии RB, серия RAU имеет цельные внутренние и наружные кольца. По сравнению с серией RA, которая имеет разъемное наружное кольцо, RAU16013 поддерживает вращение как внутреннего, так и внешнего кольца, обеспечивая большую гибкость при проектировании оборудования. Серия RA, напротив, в основном используется в высокоточных приложениях, связанных с вращением внутреннего кольца.

Ультратонкое и легкое поперечное сечение: Подшипник имеет уменьшенную толщину стенок внутреннего и наружного колец: внутренний диаметр 160 мм, ширину всего 13 мм и приблизительный вес 0,59 кг. Компактная и легкая конструкция делает его пригодным для точного оборудования со строгими ограничениями по размеру и весу.

V-образные дорожки качения со скрещенными роликами: Ролики расположены ортогонально на V-образных дорожках качения. Такая конфигурация позволяет одному подшипнику одновременно воспринимать радиальные нагрузки, осевые нагрузки в обоих направлениях и моментные нагрузки, что помогает упростить общую механическую конструкцию и снизить потребность в нескольких подшипниках.

Определения суффиксов модели

  • НТ: Уплотнения с обеих сторон. Пример: RAU16013UU.
  • У: Уплотнение с одной стороны.
  • СС0: Предварительно загруженная конфигурация с нулевым или отрицательным внутренним зазором.
  • С0: Стандартный клиренс.
  • П5/П4/П2: Классы точности. Чем меньше число, тем выше точность.

Пример модели: RAU16013UUCC0P5 обозначает подшипник RAU16013 с уплотнениями с обеих сторон, конфигурацией с предварительным натягом и классом точности P5.

Приложения

RAU16013 предназначен для прецизионных вращающихся узлов, где пространство для установки и вес строго ограничены.

  • Робототехника: Соединения и поворотные опоры для сервисных роботов, коллаборативных роботов и роботов-гуманоидов.
  • Точный контроль: Измерительная техника и оптические приборы.
  • Моментные двигатели с прямым приводом: Поворотная опора для двигателей с прямым приводом (DD).
  • Высокоточные поворотные столы: Индексирующие столы с ЧПУ и поворотные рабочие столы.
  • Медицинское оборудование для визуализации: Поворотные узлы в компьютерных томографах и других системах медицинской визуализации.

Основные размеры и характеристики

Параметр Элемент Значение
Модель РАУ16013
Тип подшипника Ультратонкий скрещенный роликоподшипник (интегрированная структура внутреннего и наружного кольца)
Диаметр отверстия (d) 160 мм
Внешний диаметр (Д) 186 мм
Диаметр делительной окружности ролика (Dpw) 172 мм
Ширина (Б) 13 мм
Фаска (rmin) 0,8 мм
Размер плеча (ds/Dh) 165 мм/179 мм
Вес Прибл. 0,59 кг

Грузоподъемность и производительность

Параметр Значение
Базовая динамическая нагрузка (Cr) 23,3 кН
Базовая статическая нагрузка (Cor) 44,9 кН
Класс допуска/класс точности Опционально P5/P4/P2
Тип уплотнения Опционально UU (двусторонние уплотнения) / U (одностороннее уплотнение)
Материал клетки ТН Инженерные Пластики
Материал Подшипниковая сталь GCr15
