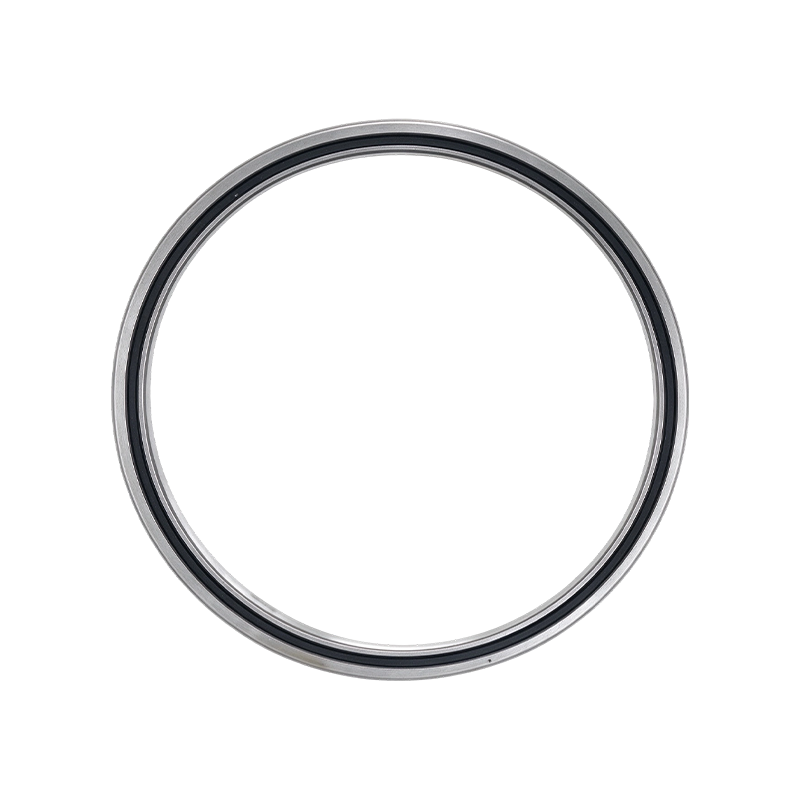

RAU20013 — это ультратонкий поперечный роликоподшипник серии RAU, имеющий интегрированную структуру внутреннего и наружного кольца. В отличие от серии RB, в которой используется конструкция с разъемным внешним кольцом, серия RAU поддерживает как вращение внутреннего, так и наружного кольца, что обеспечивает большую гибкость установки и более широкий спектр применения. Этот подшипник с чрезвычайно тонким поперечным сечением имеет ширину всего 13 мм и вес около 0,71 кг при диаметре отверстия 200 мм, что помогает снизить вес оборудования и сэкономить место для установки в компактном оборудовании. Ролики расположены ортогонально под углом 90° внутри V-образной дорожки качения, что позволяет одному подшипнику одновременно воспринимать радиальные нагрузки, двунаправленные осевые нагрузки и опрокидывающие моменты. Интегрированная несущая способность делает его пригодным для различных прецизионных поворотных механизмов. Сам подшипник не имеет монтажных отверстий и требует торцевых крышек и прижимных пластин для осевой фиксации.
Интегрированная структура внутреннего и внешнего кольца. Серия RAU имеет интегрированную конструкцию внутреннего и внешнего кольца, поддерживающую как вращение внутреннего, так и внешнего кольца. По сравнению с подшипниками серии RB с разъемным наружным кольцом эта конструкция обеспечивает большую гибкость при различных конфигурациях установки.
Ультратонкое сечение и легкая конструкция: площадь поперечного сечения уменьшена на 57% по сравнению с обычной серией RA. Имея толщину всего 13 мм и вес около 0,71 кг при диаметре отверстия 200 мм, подшипник отвечает требованиям легкого оборудования и установок в ограниченном пространстве.
Ортогональное расположение поперечных роликов: Ролики расположены с интервалом 90° внутри V-образной дорожки качения. Один подшипник может одновременно выдерживать радиальные силы, двунаправленные осевые силы и опрокидывающие моменты, что упрощает конструкцию поворотных механизмов.
Корпус подшипника без монтажных отверстий: Корпус подшипника не имеет монтажных отверстий. Он фиксируется в осевом направлении с помощью торцевых крышек и зажимных пластин, что позволяет клиентам проектировать монтажные конструкции в соответствии со своими конкретными требованиями.
Полная модель состоит из номера базовой модели и дополнительных суффиксов, которые можно выбрать в соответствии с требованиями применения:
RAU20013 подходит для прецизионных вращающихся компонентов, требующих строгих ограничений по размеру и весу, в том числе:
Основные размеры и характеристики
| Параметр Элемент | Значение |
| Модель | РАУ20013 |
| Тип подшипника | Ультратонкий скрещенный роликоподшипник (интегрированная структура внутреннего и наружного кольца) |
| Диаметр отверстия (d) | 200 мм |
| Внешний диаметр (Д) | 226 мм |
| Диаметр делительной окружности ролика (dp) | 212 мм |
| Ширина (Б) | 13 мм |
| Фаска (rmin) | 0,8 мм |
| Размер плеча (ds/Dh) | 205 мм / 219 мм |
| Вес | Прибл. 0,71 кг |
Грузоподъемность и производительность
| Параметр | Значение |
| Базовая динамическая нагрузка (Cr) | 25,8 ~ 25,9 кН |
| Базовая статическая нагрузка (Cor) | 54,7 кН |
| Класс допуска/класс точности | Опционально P0, P6, P5, P4, P2 |
| Радиальный зазор | Опционально CC0 (предварительная загрузка)/C0 (стандарт) |
| Тип уплотнения | Опционально UU (двусторонние уплотнения)/открытый (без символа) |
| Материал клетки | ТН Инженерные Пластики |
| Материал | Подшипниковая сталь GCr15 |
