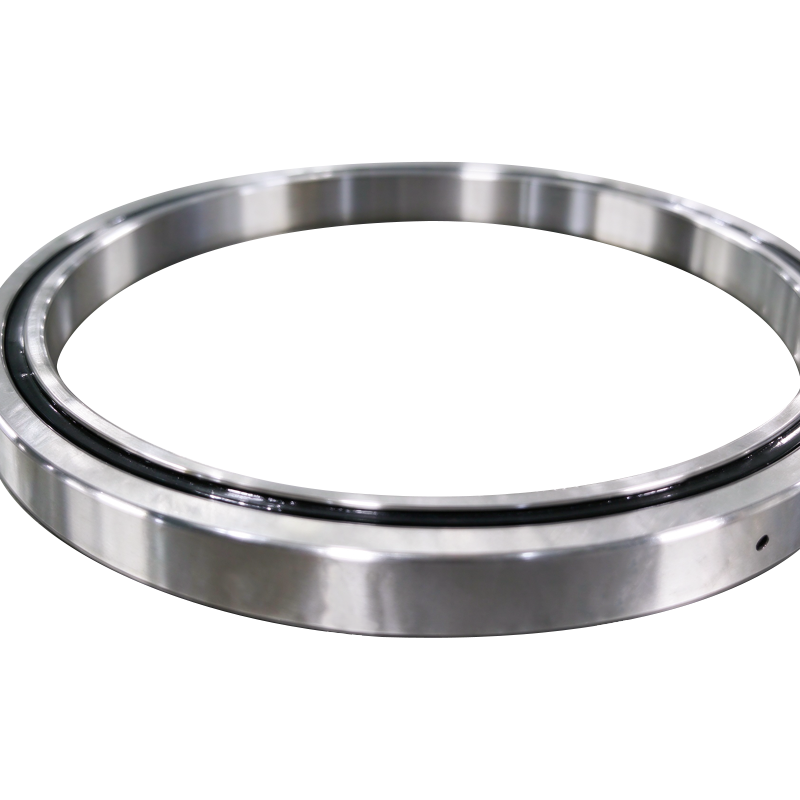

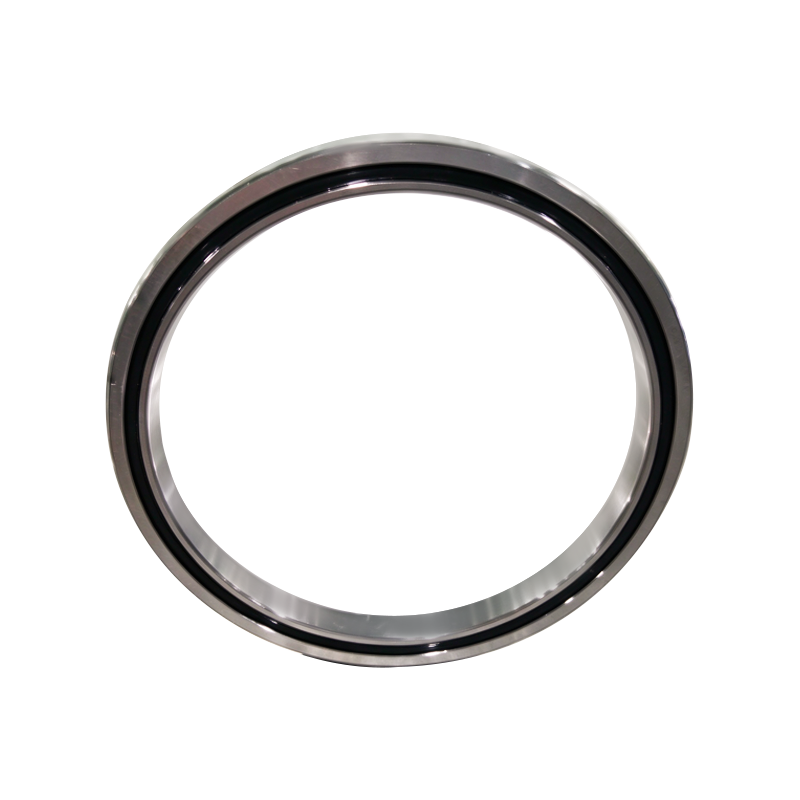

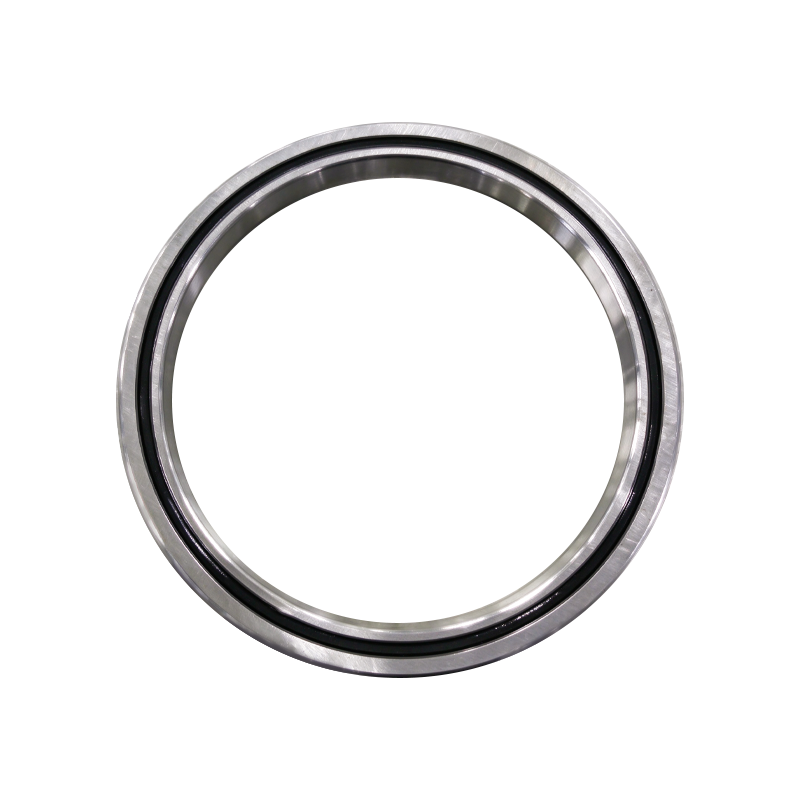

Легкий прецизионный поворотный подшипник RA5008C с поперечным роликовым подшипником

Особенности и преимущества

Ультратонкий и компактный дизайн: Серия XRA-C отличается чрезвычайно тонкими внутренним и внешним кольцами, что делает конструкцию более тонкой и легкой, чем у серии XRB. Сохраняя несущую способность, подшипник минимизирует собственный вес, что делает его пригодным для установок со строгими ограничениями по пространству и весу.

Структура наружного кольца с одним разъемом: В отличие от наружного кольца серии XRA с поперечным разъемом, серия XRA-C имеет продольную конструкцию с одинарным разъемом, закрепленную заклепками. Эта конструкция обеспечивает высокую жесткость наружного кольца и поддерживает приложения, связанные как с вращением внутреннего, так и с вращением наружного кольца.

Разнонаправленная грузоподъемность и высокая жесткость: Унаследовав основные преимущества поперечных роликоподшипников, ролики расположены попеременно под углом 90°. Один подшипник может одновременно воспринимать радиальные нагрузки, осевые нагрузки и опрокидывающие моменты. Его интегрированная несущая способность и общая жесткость дают преимущества по сравнению с традиционными конструкциями, использующими несколько подшипников.

Приложения

Благодаря своему ультратонкому профилю, легкой конструкции и высокой жесткости RA5008C подходит для прецизионных поворотных опор, где пространство для установки и вес имеют решающее значение.

• Робототехника: Соединения и вращающиеся опорные компоненты в промышленных роботах, коллаборативных роботах, сервисных роботах и роботах-гуманоидах.
• Прецизионное оборудование: Медицинское оборудование, измерительные приборы, радиолокационное и связное оборудование, поворотно-поворотные механизмы.
• Другое оборудование: Поворотные соединения роботизированных манипуляторов и прецизионные поворотные столы.



Меры предосторожности при установке и использовании

Не разбирать: Наружное кольцо закреплено специальными заклепками и не подлежит разборке для использования. Неправильная сборка сепаратора или прокладок может напрямую ухудшить вращательные характеристики подшипника.

Очистите перед установкой: Тщательно очистите корпус подшипника, вал и все связанные с ним монтажные компоненты, чтобы удалить заусенцы, остатки масла и загрязнения.

Установите плавно и равномерно: Подшипники тонкого сечения особенно чувствительны к наклону во время установки. Во время сборки держите подшипник ровно и наносите легкие, равномерные удары пластиковым молотком по окружности до тех пор, пока подшипник полностью не сядет на установочную поверхность.

Выберите подходящую конфигурацию вращения: Для применений, требующих высокой точности вращения, обычно предпочтительнее вращение внутреннего кольца. Вращение внешнего кольца также возможно, но его точность может быть ниже, чем у устройства вращения внутреннего кольца.

Информация о смазке: Подшипники обычно поставляются с предварительно заполненной смазкой. Суффикс UU в модели XRA5008CUU указывает на то, что подшипник оснащен уплотнениями с обеих сторон.
