Принимаем подшипниковые узлы

Модели подшипников TAKE UP включают: T200 (стандартная нагрузка), TX (средняя нагрузка), T300 (большая нагрузка) и ST200 (тип с удлиненной канавкой). Стандартная нагрузка
Данное изделие представляет собой навесной подшипниковый узел, состоящий из корпуса Т-образного типа и вставного подшипника. Корпус изготовлен из чугуна, ковкого чугуна, пластика и нержавеющей стали. В корпусах UC могут использоваться материалы из хромистой или нержавеющей стали. Конкретный выбор материала зависит от схемы применения подшипникового узла: чугунные корпуса в соединениях с подшипниками из хромированной стали являются основной конфигурацией рынка. Нержавеющая сталь и пластик Подшипники TAKE UP обычно используются в химической и пищевой промышленности.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Фланцевый подшипник с 2 болтами СЛЕДУЮЩАЯ: Фланцевые картриджные подшипниковые узлы
  • Технические характеристики
  • Свяжитесь с нами

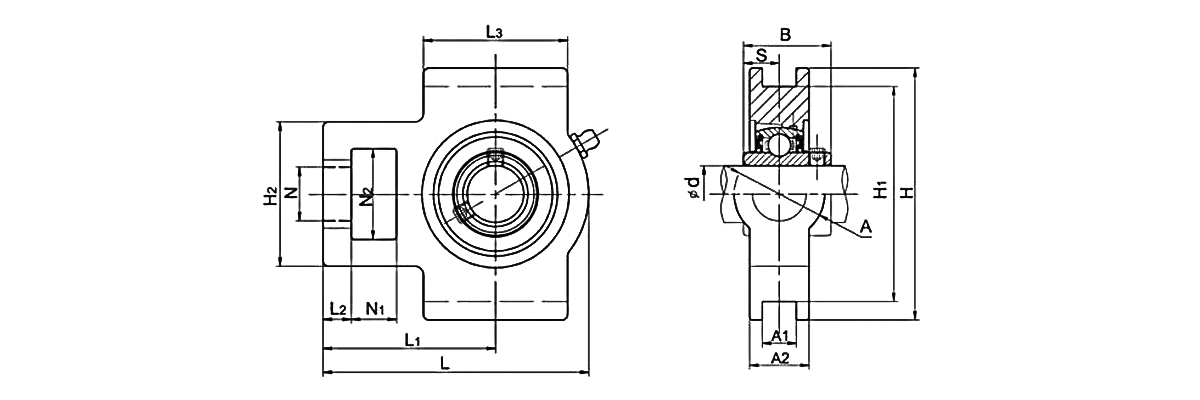

Номерной блок Диаметр вала Размеры (мм) Вес
д Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б С А3 (кг)
(в) (мм)
UCWT201 12 15 9 46 31 18 46 12 70 82 88 30 21 58 27.4 11.5 - 0.52
UCWT202 15 15 9 46 31 18 46 12 70 82 88 30 21 58 27.4 11.5 - 0.52
UCWT203 17 15 9 46 31 18 46 12 70 82 88 30 21 58 27.4 11.5 - 0.52
UCT201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.8
UCT201-8 1/2 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.8
UCT202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.79
УКТ202-9 16 сентября 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.79
УКТ202-10 5/8 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.79
UCT203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.78
UCT203-11 16.11. 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.78
UCT204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 46.4 0.72
UCT204-12 3/4 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 46.4 0.72
UCT205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
УКТ205-14 7/8 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
УКТ205-15 116 мая 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
УКТ205-16 1/1 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
UCT206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT206-17 1/16 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
УКТ206-18 1/8 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT206-19 16 марта 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
УКТ206-20 1/4 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
УКТ207-20 1/4 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-21 16 мая 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-22 3/8 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-23 16 июля 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 68.2 2.28
УКТ208-24 1/2 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 68.2 2.28
УКТ208-25 16 сентября 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 68.2 2.28
UCT209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT209-26 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT209-27 16.11. 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT209-28 3/4 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
УКТ210-30 7/8 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
УКТ210-31 1-116 мая 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
УКТ210-32 1/2 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
UCT211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
УКТ211-32 1/2 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
УКТ211-34 1/8 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
УКТ211-35 16 марта 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
UCT212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
УКТ212-36 1/4 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
УКТ212-38 3/8 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
УКТ212-39 16 июля 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
UCT213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 65.1 25.4 89 6.7
УКТ213-40 1/2 32 21 111 70 41 121 26 151 167 224 70 44 137 65.1 25.4 89 6.7
UCT214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 74.6 30.2 98 6.9
УКТ214-44 3/4 32 21 111 70 41 121 26 151 167 224 70 46 137 74.6 30.2 98 6.9
UCT215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 97 7.4
УКТ215-47 2-116 мая 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 97 7.4
УКТ215-48 1/3 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 97 7.4
UCT216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 82.6 33.3 110 8.1
UCT217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 85.7 34.1 114.2 11
УКТ217-52 1/4 38 29 124 73 48 157 30 173 198 260 73 54 162 85.7 34.1 114.2 11
UCT218 90 40 30 130 80 48 140 30 190 215 275 80 55 170 96 39.7 - 12.2
УКТ218-56 1/4 40 30 130 80 48 140 30 190 215 275 80 55 170 96 39.7 - 12.2

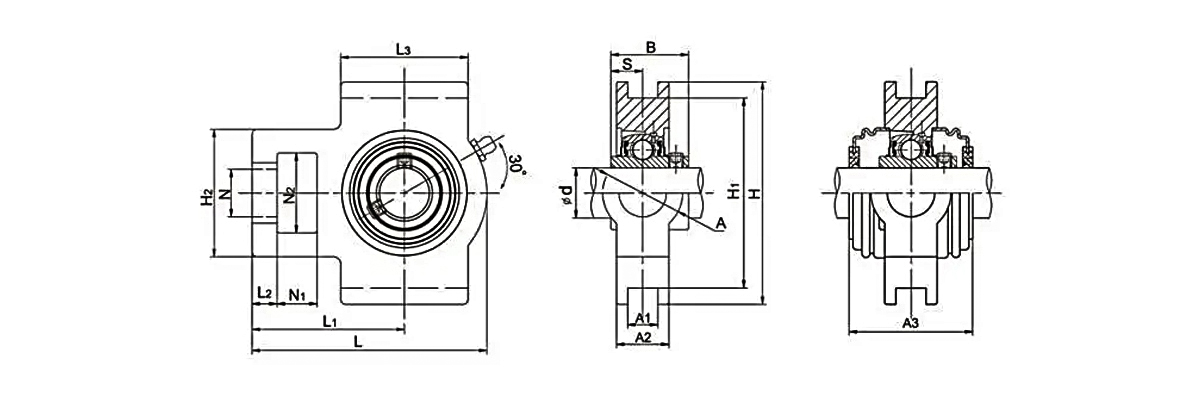

Номерной блок Диаметр вала Размеры (мм) Вес (кг)
д Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б1 с
(в) (мм)
НАТ201С 12 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
НАТ201-8С 1/2 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
НАТ202С 15 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
НАТ202-10С 5/8 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
НАТ203С 17 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
НАТ203-11С 16.11. 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
НАТ201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ201-8 1/2 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ202-10 5/8 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ203-11 16.11. 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ204-12 3/4 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
НАТ205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
НАТ205-14 7/8 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
НАТ205-15 116 мая 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
НАТ205-16 1/1 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
НАТ206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
НАТ206-18 1/8 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
НАТ206-19 16 марта 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
НАТ206-20 1/4 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
НАТ207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
НАТ207-20 1/4 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
НАТ207-21 16 мая 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
НАТ207-22 3/8 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
НАТ207-23 16 июля 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
НАТ208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 56.3 21.4 2.64
НАТ208-24 1/2 19 16 83 49 29 83 16 102 114 144 49 33 88 56.3 21.4 2.64
НАТ208-25 16 сентября 19 16 83 49 29 83 16 102 114 144 49 33 88 56.3 21.4 2.64
НАТ209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
НАТ209-26 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
НАТ209-27 1/16 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
НАТ209-28 3/4 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
НАТ210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 62.7 24.6 2.81
НАТ210-30 7/8 19 16 83 49 29 86 16 102 117 149 49 37 90 62.7 24.6 2.81
НАТ210-31 1-116 мая 19 16 83 49 29 86 16 102 117 149 49 37 90 62.7 24.6 2.81
НАТ211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
НАТ211-32 1/2 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
НАТ211-34 1/8 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
НАТ211-35 16 марта 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
НАТ212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
НАТ212-36 1/4 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
НАТ212-38 3/8 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
НАТ212-39 16 июля 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
НАТ213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 85.7 34.1 7.55
НАТ213-40 1/2 32 21 111 70 41 121 26 151 167 224 70 44 137 85.7 34.1 7.55
НАТ214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 85.7 34.1 7.62
НАТ214-44 3/4 32 21 111 70 41 121 26 151 167 224 70 46 137 85.7 34.1 7.62
НАТ215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 92.1 37.3 8.13
НАТ215-47 2-116 мая 32 21 111 70 41 121 26 151 167 232 70 48 140 92.1 37.3 8.13
НАТ215-48 1/3 32 21 111 70 41 121 26 151 167 232 70 48 140 92.1 37.3 8.13
НАТ216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 95.2 37.3 8.53
НАТ217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 73.2 23.4 12.03
НАТ217-52 1/4 38 29 124 73 48 157 30 173 198 260 73 54 162 73.2 23.4 12.03

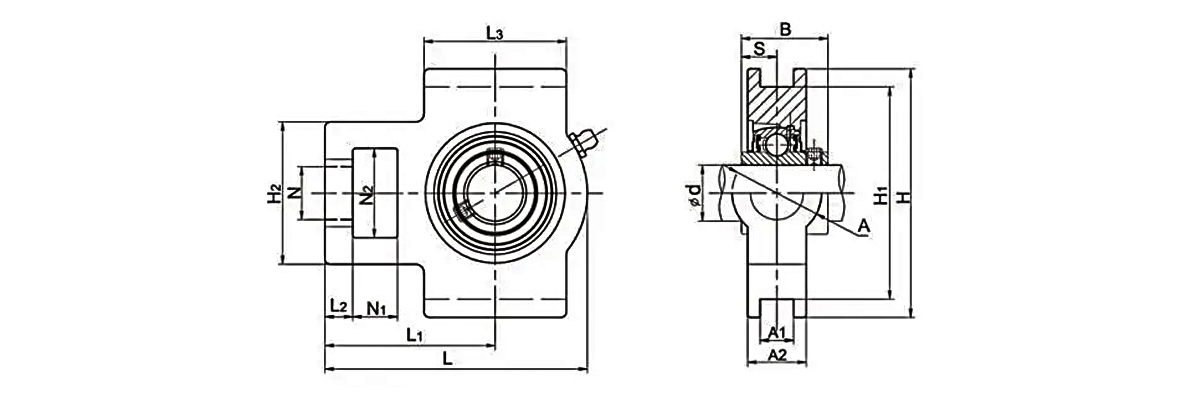

Номерной блок Диаметр вала Размеры (мм) Вес
д Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б1 С (кг)
(в) (мм)
УЭТ204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 33 12.7 0.93
УЭТ204-12 3/4 16 10 51 32 19 51 12 76 89 94 32 21 61 33 12.7 0.93
УЭТ205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
УЭТ205-14 7/8 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
УЭТ205-15 116 мая 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
УЭТ205-16 1/1 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
УЭТ206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
УЭТ206-17 1/16 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
УЭТ206-18 1/8 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
УЭТ206-19 16 марта 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
УЭТ206-20 1/4 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
УЭТ207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
УЭТ207-20 1/4 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
УЭТ207-21 16 мая 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
УЭТ207-22 3/8 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
УЭТ207-23 16 июля 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
УЭТ208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 50.2 19 2.76
УЭТ208-24 1/2 19 16 83 49 29 83 16 102 114 144 49 33 88 50.2 19 2.76
УЭТ208-25 16 сентября 19 16 83 49 29 83 16 102 114 144 49 33 88 50.2 19 2.76
УЭТ209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
УЭТ209-26 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
УЭТ209-27 16.11. 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
УЭТ209-28 3/4 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
УЭТ210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
УЭТ210-30 7/8 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
УЭТ210-31 1-116 мая 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
УЭТ210-32 1/2 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
УЭТ211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
УЭТ211-32 1/2 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
УЭТ211-34 1/8 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
УЭТ211-35 16 марта 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
УЭТ212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41
УЭТ212-36 1/4 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41
УЭТ212-38 3/8 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41
УЭТ212-39 16 июля 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41

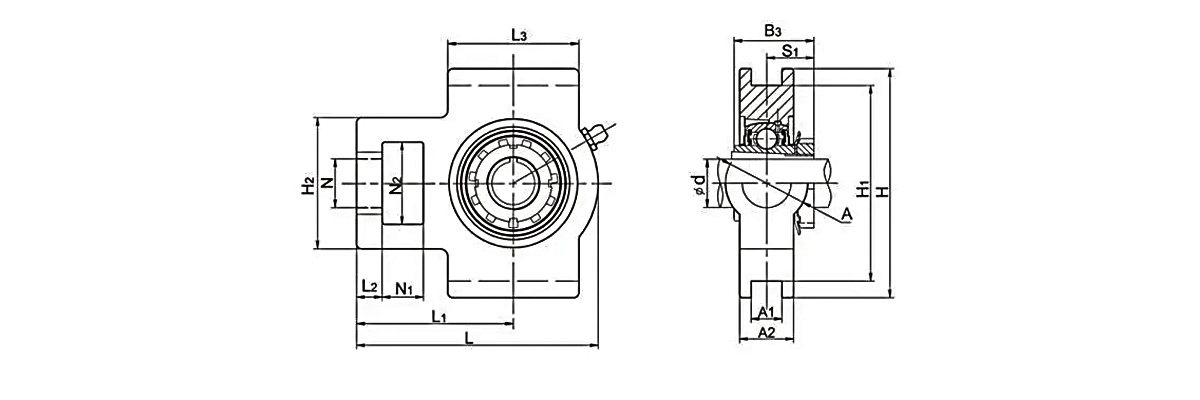

Номерной блок Диаметр вала Размеры (мм) Вес
(кг)
д Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б3 С1
(в) (мм)
УКТ205 Н2305 20 16 10 51 32 19 51 12 76 89 97 32 24 62 35 18.5 0.8
УКТ205 HE2305 3/4 16 10 51 32 19 51 12 76 89 97 32 24 62 35 18.5 0.8
УКТ206 Н2306 25 16 10 56 37 22 57 12 89 102 113 37 28 70 38 20.5 1.26
УКТ206 ХС2306 7/8 16 10 56 37 22 57 12 89 102 113 37 28 70 38 20.5 1.26
УКТ206 HE2306 1/1 16 10 56 37 22 57 12 89 102 113 37 28 70 38 20.5 1.26
УКТ207 Н2307 30 16 13 64 37 22 64 12 89 102 129 37 30 78 43 22.5 1.68
УКТ207 ХС2307 1/8 16 13 64 37 22 64 12 89 102 129 37 30 78 43 22.5 1.68
УКТ208 H2308 35 19 16 83 49 29 83 16 102 114 144 49 33 88 46 24.5 2.28
УКТ208 HE2308 1/4 19 16 83 49 29 83 16 102 114 144 49 33 88 46 24.5 2.28
УКТ208 HS2308 3/8 19 16 83 49 29 83 16 102 114 144 49 33 88 46 24.5 2.28
УКТ209 H2309 40 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
УКТ209 НА2309 16 июля 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
УКТ209 HE2309 1/2 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
УКТ209 HS2309 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
УКТ210 H2310 45 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
УКТ210 ХС2310 5/8 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
УКТ210 НА2310 16.11. 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
УКТ210 HE2310 3/4 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
УКТ211 H2311 50 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
УКТ211 HS2311 7/8 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
УКТ211 НА2311 1-116 мая 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
УКТ211 HE2311 1/2 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
УКТ212 Х2312 55 32 19 102 64 35 102 22 130 146 194 64 42 119 62 31 4.9
УКТ212 HS2312 1/8 32 19 102 64 35 102 22 130 146 194 64 42 119 62 31 4.9
УКТ213 Х2313 60 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
УКТ213 НА2313 16 марта 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
УКТ213 ОН2313 1/4 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
УКТ213 ХС2313 3/8 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
УКТ215 Х2315 65 32 21 111 70 41 121 26 151 167 232 70 48 140 73 35.5 7.4
УКТ215 НА2315 16 июля 32 21 111 70 41 121 26 151 167 232 70 48 140 73 35.5 7.4
УКТ215 HE2315 1/2 32 21 111 70 41 121 26 151 167 232 70 48 140 73 35.5 7.4
УКТ216 Х2316 70 32 21 111 70 41 121 26 165 184 235 70 51 140 78 39 8.1
УКТ216 НА2316 16.11. 32 21 111 70 41 121 26 165 184 235 70 51 140 78 39 8.1
УКТ216 HE2316 3/4 32 21 111 70 41 121 26 165 184 235 70 51 140 78 39 8.1
УКТ217 H2317 75 38 29 124 73 48 157 30 173 198 260 73 54 162 82 40 11
УКТ217 HA2317 2-116 мая 38 29 124 73 48 157 30 173 198 260 73 54 162 82 40 11
УКТ217 ОН2317 1/3 38 29 124 73 48 157 30 173 198 260 73 54 162 82 40 11

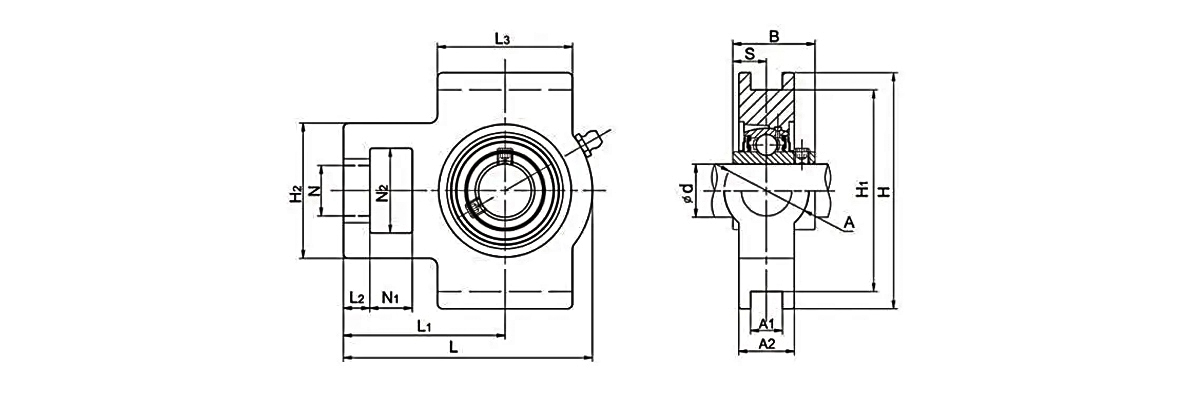

Номерной блок Диаметр вала Размеры (мм) Вес (кг)
д Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б с
(в) (мм)
UCTX05 25 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-13 116 марта 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-14 7/8 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-15 116 мая 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-16 1/1 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX06 30 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-17 1/16 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-18 1/8 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-19 16 марта 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-20 1/4 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX07 35 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX07-21 16 мая 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX07-22 3/8 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX07-23 16 июля 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX08 40 19 17 83 49 29 83 16 102 117 144 49 36 87 49.2 19 2.6
UCTX08-24 1/2 19 17 83 49 29 83 16 102 117 144 49 36 87 49.2 19 2.6
UCTX08-25 16 сентября 19 17 83 49 29 83 16 102 117 144 49 36 87 49.2 19 2.6
UCTX09 45 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-26 5/8 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-27 16.11. 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-28 3/4 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-29 1-116 марта 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX10 50 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX10-30 7/8 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX10-31 1-116 мая 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX10-32 1/2 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX11 55 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-33 1/16 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-34 1/8 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-35 16 марта 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-36 1/4 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-37 16 мая 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX12 60 32 23 111 70 41 121 26 151 167 224 70 48 137 65 25.4 7.6
UCTX12-38 3/8 32 23 111 70 41 121 26 151 167 224 70 48 137 65 25.4 7.6
UCTX12-39 16 июля 32 23 111 70 41 121 26 151 167 224 70 48 137 65 25.4 7.6
UCTX13 65 32 23 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2 7.6
UCTX13-40 1/2 32 23 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2 7.6
UCTX13-41 16 сентября 32 23 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2 7.6
UCTX14 70 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX14-42 5/8 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX14-43 16.11. 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX14-44 3/4 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX15 75 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-45 2-116 марта 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-46 7/8 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-47 2-116 мая 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-48 1/3 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX16 80 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-49 1/16 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-50 1/8 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-51 16 марта 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-52 1/4 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX17 85 38 30 124 73 48 157 28 173 198 260 73 54 162 96 39.7 12
UCTX17-53 16 мая 38 30 124 73 48 157 28 173 198 260 73 54 162 96 39.7 12
UCTX17-55 16 июля 38 30 124 73 48 157 28 173 198 260 73 54 162 96 39.7 12

Номерной блок Диаметр вала Размеры (мм) Вес (кг)
д
(мм) Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б С
UCT305 1/25 16 12 62 36 26 65 12 80 90 122 36 26 76 38 15 1.41
UCT306 1/30 18 14 70 41 28 74 16 90 100 137 41 28 85 43 17 1.85
UCT307 2/4 20 15 75 45 30 80 16 100 111 150 45 32 94 48 19 2.45
UCT308 2/9 22 17 83 50 32 89 18 112 124 162 50 34 100 52 19 3.09
UCT309 14 февраля 24 18 90 55 34 97 18 125 138 178 55 38 110 57 22 4.08
УКТ310 19 февраля 27 20 98 61 37 106 20 140 151 191 61 40 117 61 22 5.25
UCT311 2/24 29 21 105 66 39 115 22 150 163 207 66 44 127 66 25 6.41
UCT312 29 февраля 31 23 115 71 41 123 22 160 179 220 72 46 135 71 26 7.61
UCT313 3/5 32 25 116 70 43 134 26 170 190 238 80 50 146 75 30 9.22
UCT314 3/10 36 25 130 85 46 140 26 180 202 252 90 52 155 78 33 11.4
UCT315 3/15 36 25 134 85 46 150 26 192 216 262 90 55 160 82 32 12.9
UCT316 3/20 42 28 150 98 53 160 30 204 230 282 102 60 174 86 34 15.65
UCT317 3/25 42 30 152 98 53 170 32 214 240 298 102 64 183 96 40 19.34
UCT318 3/30 46 30 160 106 57 175 32 228 255 312 110 66 192 96 40 21.25
UCT319 4/4 46 31 165 106 57 180 35 240 270 322 110 72 197 103 41 24.4
УКТ320 4/9 48 32 175 115 59 200 35 260 290 345 120 75 210 108 42 30.6
UCT321 14 апреля 48 32 175 115 59 200 35 260 290 345 120 75 210 112 44 30.2
UCT322 19 апреля 52 38 185 125 65 215 38 285 320 385 130 80 235 117 46 38.8
UCT324 29 апреля 60 42 210 140 70 230 45 320 355 432 140 90 267 126 51 54.6
UCT326 5/9 65 45 220 150 75 240 50 350 385 465 150 100 285 135 54 68.4
UCT328 19 мая 70 50 230 160 80 255 50 380 415 515 155 100 315 145 59 83.2

Номерной блок Диаметр вала Размеры (мм) Вес
(кг)
д Н1 Л2 Н2 Н2 Н Л3 А1 Ч1 Ч л А А2 л1 Б С
(в) (мм)
UCST201 12 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST201-8 1/2 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST202 15 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST202-10 5/8 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST203 17 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST203-11 16.11. 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST204 20 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST204-12 3/4 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST205 25 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST205-14 7/8 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST205-15 116 мая 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST205-16 1/1 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST206 30 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-17 1/16 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-18 1/8 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-19 16 марта 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
УКСТ206-20 1/4 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST207 35 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-20 1/4 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-21 16 мая 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-22 3/8 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-23 16 июля 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST208 40 19 16 83 49 29 83 17.5 102 114 144 49 33 88 49.2 19 2.28
UCST208-24 1/2 19 16 83 49 29 83 17.5 102 114 144 49 33 88 49.2 19 2.28
UCST208-25 16 сентября 19 16 83 49 29 83 17.5 102 114 144 49 33 88 49.2 19 2.28
UCST209 45 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST209-26 5/8 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST209-27 16.11. 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST209-28 3/4 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST210 50 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
УКСТ210-30 7/8 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
УКСТ210-31 1-116 мая 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
УКСТ210-32 1/2 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
UCST211 55 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST211-32 1/2 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST211-34 1/8 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST211-35 16 марта 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST212 60 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
УКСТ212-36 1/4 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
УКСТ212-38 3/8 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
УКСТ212-39 16 июля 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9

Рекомендуемые продукты

Проектирование будущего движения
О UKL
Основанная в 2020 году, UKL Bearing Manufacturing Co., Ltd. (Wuxi) — это Китай Принимаем подшипниковые узлы поставщики и OEM/ODM Принимаем подшипниковые узлы компания, интегрированное промышленно-торговое предприятие, специализирующееся на точном производстве, объединяющее НИОКР, производство и продажи.
Компания специализируется на высокопроизводительных подшипниковых решениях, предоставляя техническую поддержку для мировых отраслей с исключительно высокими требованиями к точности и надежности.

Имея более 200 квалифицированных специалистов и полностью модернизированную производственную базу, мощности UKL охватывают весь производственный процесс — ковку, отжиг, токарную обработку, термообработку, шлифовку и автоматическую сборку.
Используя более чем 15-летний опыт экспорта OEM/ODM, UKL быстро реагирует на потребности клиентов, предлагая гибкие и индивидуальные услуги для клиентов по всей Европе, Азии, Африке и Ближнему Востоку.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Установленные подшипники Знание отрасли

В промышленных механических системах простота установки и стабильность подшипникового узла так же важны, как и сам подшипник. Установленные подшипники (также известные как корпусные блоки) состоят из подшипника (обычно шарикового или роликового типа), предварительно установленного в прочном корпусе. Такая конструкция позволяет осуществлять прямое крепление болтами к раме или поверхностям машины, устраняя необходимость сложной внутренней обработки корпуса.

Как профессионал подшипниковый завод и компания по производству подшипников в Китае , UKL Bearing Manufacturing Co., Ltd. (Уси) предоставляет широкий спектр установленные шарикоподшипники и установленные роликовые подшипники . Наши устройства разработаны для быстрой установки и исключительной надежности, обеспечивая техническую поддержку для мировых отраслей промышленности в сложных условиях.

Понимание разницы: шариковые и роликовые агрегаты

Выбор между устройством с шариковым или роликовым креплением зависит от требований к нагрузке и скорости вашего применения. В UKL мы оптимизируем обе конструкции для достижения максимальной производительности.

  • Установленные шарикоподшипники: Обычно они основаны на радиальных шарикоподшипниках со сферическим наружным диаметром. Они идеально подходят для высокоскоростных применений с легкими и умеренными нагрузками и могут компенсировать умеренное статическое смещение.
  • Установленные роликовые подшипники: Эти агрегаты, в которых используются сферические или цилиндрические ролики, рассчитаны на тяжелые радиальные и осевые нагрузки. Они являются стандартом для горнодобывающей промышленности, строительства и тяжелых конвейерных систем, где долговечность является приоритетом.

Техническая классификация: типы и конфигурации корпусов

UKL предлагает различные стили корпусов, соответствующие различным ориентациям монтажа и ограничениям по пространству.

Тип корпуса Общее имя Лучшее для Типичное применение
Подушка Блок Серия UCP/SN Горизонтальные опорные поверхности Конвейерные приводы, вентиляторы, воздуходувки
Фланцевый блок Серия UCF/UCFL Вертикальные или перпендикулярные поверхности Смесители, упаковочное оборудование
Приемный блок Серия UCT Применение натяжения Натяжители ленточного конвейера
Картриджный блок Серия UCC Точный монтаж с цилиндрическим отверстием Сельскохозяйственная техника

Преимущество UKL: прецизионное производство в Китае

С 2020 года UKL Bearing Manufacturing Co., Ltd. объединила свою модернизированную производственную базу с 15 лет опыта экспорта OEM/ODM предоставить жилье мирового класса.

1. Высокопрочное жилищное строительство.

Производительность установленного подшипника во многом зависит от корпуса. UKL использует высококачественные Чугун (HT200) или Ковкий чугун для стандартного промышленного использования и Нержавеющая сталь или Термопластик для пищевых и агрессивных сред. Каждый корпус обработан с высокой точностью, чтобы обеспечить надежную посадку вкладыша подшипника.

2. Усовершенствованные системы уплотнений

Загрязнение является основной причиной выхода из строя навесных агрегатов. Наши подшипники оснащены многокромочными уплотнениями (такими как R-образные уплотнения или маслоотражатели), которые удерживают смазку и пыль. Для экстремальных условий мы предлагаем специальные трехкромочные уплотнения, обеспечивающие герметичный барьер от влаги и песка.

3. Комплексное производство и термообработка.

В отличие от многих поставщиков, UKL управляет всем производственным процессом — от ковка и отжиг вкладышей подшипника до окончательного автоматизированная сборка . Наш процесс термообработки гарантирует, что дорожки качения подшипников обладают твердостью, необходимой для выдерживания вибраций и ударных нагрузок, характерных для навесных устройств.

4. Глобальный опыт и индивидуализация

Обслуживая клиентов в Европе, Азии, Африке и на Ближнем Востоке, мы предлагаем как метрические, так и дюймовые единицы измерения. С нашим Возможности OEM/ODM , мы можем настроить типы смазки, цвета корпуса и фиксирующие механизмы (установочный винт, эксцентриковую втулку или коническую закрепительную втулку) в соответствии с вашими конкретными требованиями к оборудованию.

Приложения в глобальных отраслях

Наши высокопроизводительные навесные подшипники являются надежной основой для:

  • Сельскохозяйственное оборудование: Сеялки, комбайны и ирригационные системы.
  • Еда и напитки: Устойчивые к мытью конвейерные линии и установки розлива.
  • Горное дело и строительство: Конвейеры и грохоты для тяжелых заполнителей.
  • Обработка материалов: Системы багажа в аэропортах и автоматизированная складская сортировка.

Часто задаваемые вопросы (FAQ)

1. В чем преимущество использования подшипника с опорным блоком?
Опорный блок (или стационарный блок) предназначен для поддержки вала, проходящего параллельно монтажной поверхности. Основное преимущество – простота установки; узел просто прикручивается болтами, а сферическое наружное кольцо подшипника позволяет ему самоцентрироваться с валом, компенсируя незначительные неточности монтажа.

2. Когда мне следует заменить смонтированные шарикоподшипники на смонтированные роликоподшипники?
Если ваше применение связано с тяжелыми ударными нагрузками, вибрацией или чрезмерным весом (например, в горнодобывающей промышленности или лесопереработке), установленные роликовые подшипники необходимы. Они обеспечивают значительно более высокую несущую способность и более длительный срок службы в суровых условиях по сравнению с шаровыми узлами.

3. Как компания UKL обеспечивает устойчивость установленных подшипников к мытью?
Для пищевой и химической промышленности мы предлагаем корпуса из нержавеющей стали или специальные узлы из термопласта в сочетании с вкладышами подшипников из нержавеющей стали. Они имеют гладкие поверхности, предотвращающие накопление бактерий, и используют смазочные материалы пищевого класса, устойчивые к струям воды под высоким давлением.

4. Какие существуют способы фиксации вала?
UKL предлагает три основных стиля блокировки:

  • Установочный винт: Простой и эффективный для большинства приложений.
  • Эксцентриковый стопорный воротник: Лучше всего подходит для валов, которые вращаются в одном направлении.
  • Коническая закрепительная втулка: Обеспечивает захват на 360 градусов, что идеально подходит для высокоскоростных сред или сред с высокой вибрацией.

5. Предоставляет ли UKL сменные вставки для существующих корпусов?
Да. Как интегрированный производитель, мы производим полный спектр сменных пластин (серии UC, SA, SB, UK). Наши вставки разработаны в соответствии с международными стандартами, что делает их совместимыми с большинством стандартных промышленных корпусов по всему миру.
