Фланцевые картриджные подшипниковые узлы

Подшипниковые узлы с фланцевым картриджем представляют собой узлы с применением чугунных корпусов с направляющим фланцевым картриджем и более широкими вставками подшипников внутреннего колец.
Подшипниковые узлы с фланцевым картриджем, стандартный режим UCFC, подшипник с более широкими кольцами, стопорный винт, корпус из серого чугуна. Подшипниковые узлы с фланцевым картриджем
Они представляют собой агрегаты с учетом чугунных корпусов с направляющими фланцами и более широкими вкладышами подшипников внутреннего колец.

Стандартная покраска зеленого цвета (возможны другие цвета на выбор).

Для этой серии доступен стандартный режим (FC200) и средний режим (FCX).

Торцевые крышки из штампованной стали надежно защищают от внешних загрязнений и пыли.

Способность шарикоподшипников к самовыравниванию может компенсировать небольшое статическое перемещение вала. Вкладыши подшипника фиксируются на валу с помощью установочных винтов, эксцентриковых стопорных колец, закрепительных втулок, концентрических стопорных колец и т. д. д. д. д. д.

Смазочные материалы, закрепленные внутри вставок сферических низко шарикоподшипников, могут сохранять смазку,/высокотемпературную смазку и пищевую смазку.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Принимаем подшипниковые узлы СЛЕДУЮЩАЯ: 3 подшипник с фланцевыми креплениями на болтах
  • Технические характеристики
  • Свяжитесь с нами

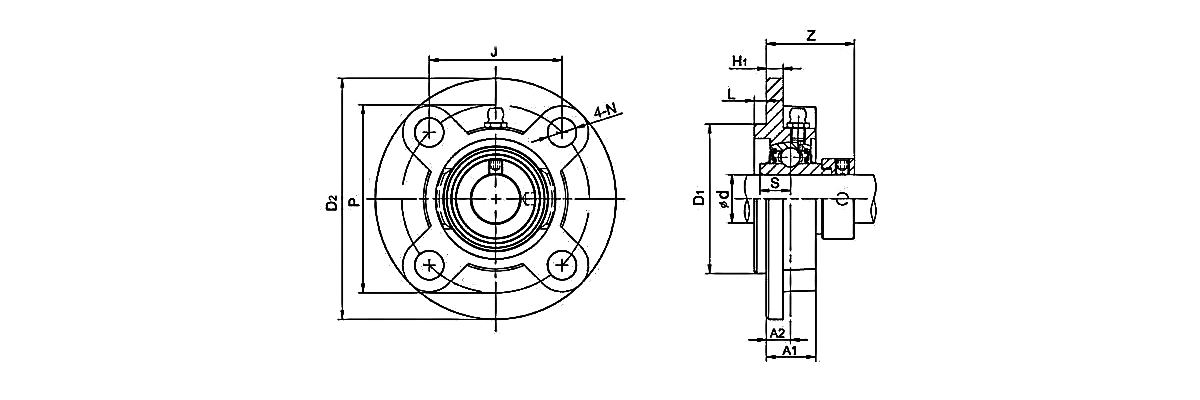

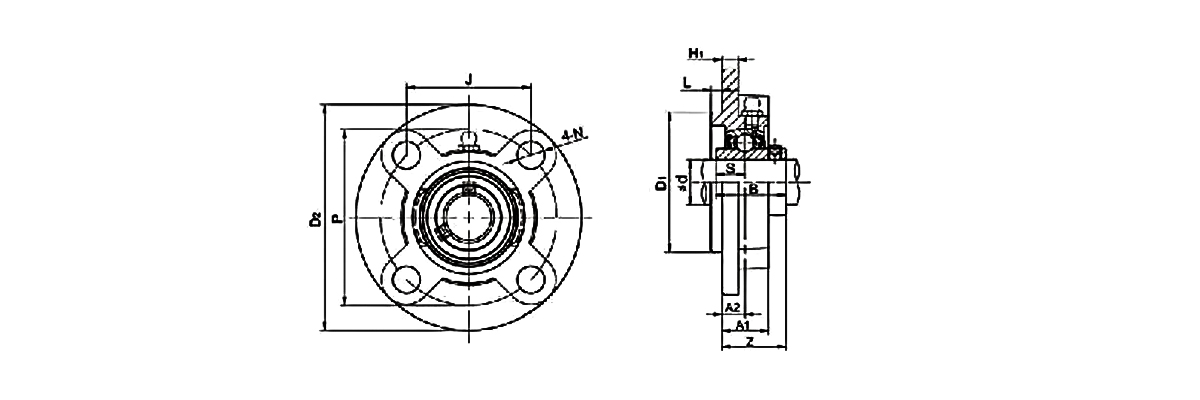

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес (кг)
д Д2 П Дж А2 Н л H1 А1 Д1 Б С З
(в) (мм)
UCWFC201 12 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.64
UCWFC201-8 1/2 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.64
UCWFC202 15 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.6
UCWFC202-9 16 сентября 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.6
UCWFC202-10 5/8 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.6
UCWFC203 17 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.58
UCWFC203-11 16.11. 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 М8 0.58
UCFC204 20 100 78 55.1 10 12 5 7 20.5 62 31 12.7 28.3 М10 0.75
UCFC204-12 3/4 100 78 55.1 10 12 5 7 20.5 62 31 12.7 28.3 М10 0.75
UCFC205 25 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 М10 1
UCFC205-14 7/8 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 М10 1
UCFC205-15 116 мая 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 М10 1
UCFC205-16 1/1 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 М10 1
UCFC206 30 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 М10 1.3
UCFC206-17 1/16 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 М10 1.3
UCFC206-18 1/8 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 М10 1.3
UCFC206-19 16 марта 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 М10 1.3
UCFC206-20 1/4 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 М10 1.3
UCFC207 35 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 М12 1.75
UCFC207-20 1/4 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 М12 1.75
UCFC207-21 16 мая 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 М12 1.75
UCFC207-22 3/8 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 М12 1.75
UCFC207-23 16 июля 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 М12 1.75
UCFC208 40 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 М12 2
UCFC208-24 1/2 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 М12 2
UCFC208-25 16 сентября 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 М12 2
UCFC209 45 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 М14 2.5
UCFC209-26 5/8 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 М14 2.5
UCFC209-27 16.11. 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 М14 2.5
UCFC209-28 3/4 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 М14 2.5
UCFC210 50 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 М14 2.95
UCFC210-30 7/8 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 М14 2.95
UCFC210-31 1-116 мая 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 М14 2.95
UCFC210-32 1/2 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 М14 2.95
UCFC211 55 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 М16 4
UCFC211-32 1/2 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 М16 4
UCFC211-34 1/8 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 М16 4
UCFC211-35 16 марта 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 М16 4
UCFC212 60 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 М16 4.9
UCFC212-36 1/4 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 М16 4.9
UCFC212-38 3/8 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 М16 4.9
UCFC212-39 16 июля 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 М16 4.9
UCFC213 65 205 170 120.2 16 19 14 15 36 145 65.1 25.4 55.7 М16 5.35
UCFC213-40 1/2 205 170 120.2 16 19 14 15 36 145 65.1 25.4 55.7 М16 5.35
UCFC214 70 215 177 125.1 17 19 14 18 38 150 74.6 30.2 61.4 М16 6.9
UCFC214-44 3/4 215 177 125.1 17 19 14 18 38 150 74.6 30.2 61.4 М16 6.9
UCFC215 75 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 М16 7.5
UCFC215-47 2-116 мая 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 М16 7.5
UCFC215-48 1/3 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 М16 7.5
UCFC216 80 240 200 141.4 18 23 16 18 42 170 82.6 33.3 67.3 М20 8.7
UCFC217 85 250 208 147.1 18 23 18 20 45 180 85.7 34.1 69.6 М20 10.3
UCFC217-52 1/4 250 208 147.1 18 23 18 20 45 180 85.7 34.1 69.6 М20 10.3
UCFC218 90 265 220 155.5 22 23 18 20 50 190 96 39.7 78.3 М20 13.5
UCFC218-56 1/2 265 220 155.5 22 23 18 20 50 190 96 39.7 78.3 М20 13.5

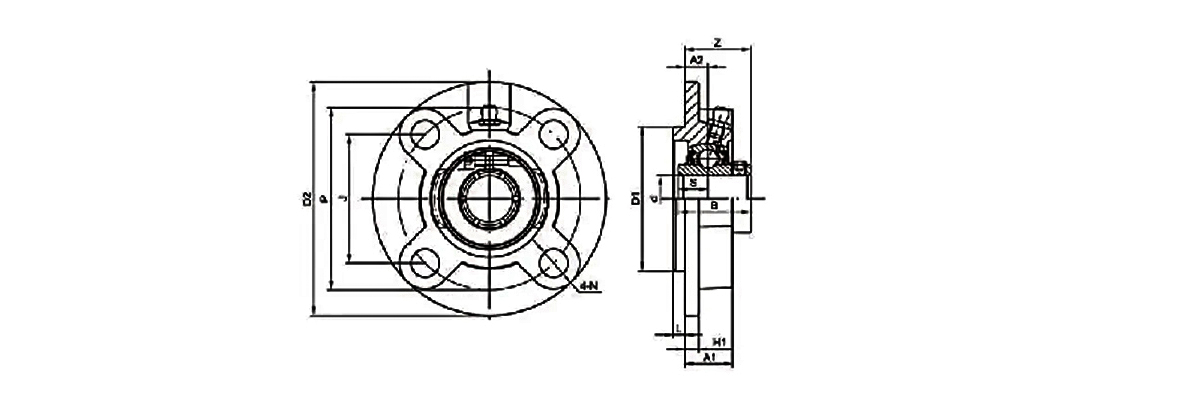

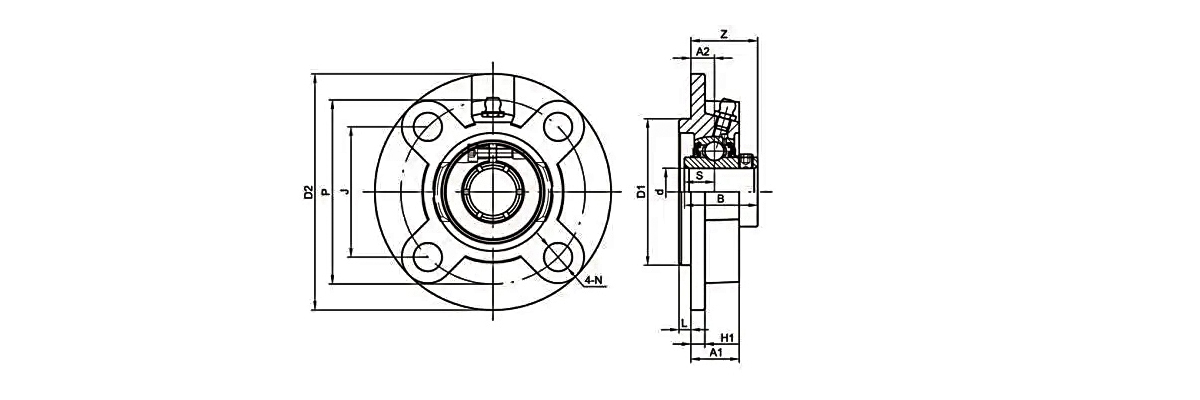

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес (кг)
д Д2 П Дж А2 Н л H1 А1 Д1 С я
(в) (мм)
НАФК201С 12 90 70 49.5 10 10 4 5 19 55 13.9 33.4 М8 0.6
НАФК201-8С 1/2 90 70 49.5 10 10 4 5 19 55 13.9 33.4 М8 0.6
НАФК202С 15 90 70 49.5 10 10 4 5 19 55 13.9 33.4 М8 0.6
НАФК202-10С 5/8 90 70 49.5 10 10 4 5 19 55 13.9 33.4 М8 0.6
НАФК203С 17 90 70 49.5 10 10 4 5 19 55 13.9 33.4 М8 0.6
НАФК203-11С 16.11. 90 70 49.5 10 10 4 5 19 55 13.9 33.4 М8 0.6
НАФК201 12 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК201-8 1/2 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК202 15 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК202-10 5/8 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК203 17 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК203-11 16.11. 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК204 20 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК204-12 3/4 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 М10 0.83
НАФК205 25 115 90 63.6 10 12 6 7 21 70 17.5 36.9 М10 1
НАФК205-14 7/8 115 90 63.6 10 12 6 7 21 70 17.5 36.9 М10 1
НАФК205-15 116 мая 115 90 63.6 10 12 6 7 21 70 17.5 36.9 М10 1
НАФК205-16 1/1 115 90 63.6 10 12 6 7 21 70 17.5 36.9 М10 1
НАФК206 30 125 100 70.7 10 12 8 8 23 80 18.3 40.1 М10 1.5
НАФК206-18 1/8 125 100 70.7 10 12 8 8 23 80 18.3 40.1 М10 1.5
НАФК206-19 16 марта 125 100 70.7 10 12 8 8 23 80 18.3 40.1 М10 1.5
НАФК206-20 1/4 125 100 70.7 10 12 8 8 23 80 18.3 40.1 М10 1.5
НАФК207 35 135 110 77.8 11 14 8 9 26 90 18.8 43.3 М12 1.8
НАФК207-20 1/4 135 110 77.8 11 14 8 9 26 90 18.8 43.3 М12 1.8
НАФК207-21 16 мая 135 110 77.8 11 14 8 9 26 90 18.8 43.3 М12 1.8
НАФК207-22 3/8 135 110 77.8 11 14 8 9 26 90 18.8 43.3 М12 1.8
НАФК207-23 16 июля 135 110 77.8 11 14 8 9 26 90 18.8 43.3 М12 1.8
НАФК208 40 145 120 84.8 11 14 10 9 26 100 21.4 45.9 М12 2.2
НАФК208-24 1/2 145 120 84.8 11 14 10 9 26 100 21.4 45.9 М12 2.2
НАФК208-25 16 сентября 145 120 84.8 11 14 10 9 26 100 21.4 45.9 М12 2.2
НАФК209 45 160 132 93.3 10 16 12 14 26 105 21.4 44.9 М14 2.8
НАФК209-26 5/8 160 132 93.3 10 16 12 14 26 105 21.4 44.9 М14 2.8
НАФК209-27 16.11. 160 132 93.3 10 16 12 14 26 105 21.4 44.9 М14 2.8
НАФК209-28 3/4 160 132 93.3 10 16 12 14 26 105 21.4 44.9 М14 2.8
НАФК210 50 165 138 97.6 10 16 12 14 28 110 24.6 48.1 М14 3.3
НАФК210-30 7/8 165 138 97.6 10 16 12 14 28 110 24.6 48.1 М14 3.3
НАФК210-31 1-116 мая 165 138 97.6 10 16 12 14 28 110 24.6 48.1 М14 3.3
НАФК211 55 185 150 106.1 13 19 12 15 30 125 27.8 56.6 М16 4.5
НАФК211-32 1/2 185 150 106.1 13 19 12 15 30 125 27.8 56.6 М16 4.5
НАФК211-34 1/8 185 150 106.1 13 19 12 15 30 125 27.8 56.6 М16 4.5
НАФК211-35 16 марта 185 150 106.1 13 19 12 15 30 125 27.8 56.6 М16 4.5
НАФК212 60 195 160 113.1 17 19 12 15 35 135 31 63.8 М16 5.7
НАФК212-36 1/4 195 160 113.1 17 19 12 15 35 135 31 63.8 М16 5.7
НАФК212-38 3/8 195 160 113.1 17 19 12 15 35 135 31 63.8 М16 5.7
НАФК212-39 16 июля 195 160 113.1 17 19 12 15 35 135 31 63.8 М16 5.7
НАФК213 65 205 170 120.2 16 19 14 15 36 145 34.3 67.6 М16 6.5
НАФК213-40 1/2 205 170 120.2 16 19 14 15 36 145 34.3 67.6 М16 6.5
НАФК214 70 215 177 125.1 17 19 14 18 38 150 34.3 68.6 М16 7.2
НАФК214-44 3/4 215 177 125.1 17 19 14 18 38 150 34.3 68.6 М16 7.2
НАФК215 75 220 184 130.1 18 19 16 18 39 160 37.3 72.8 М16 8
НАФК215-48 1/3 220 184 130.1 18 19 16 18 39 160 37.3 72.8 М16 8

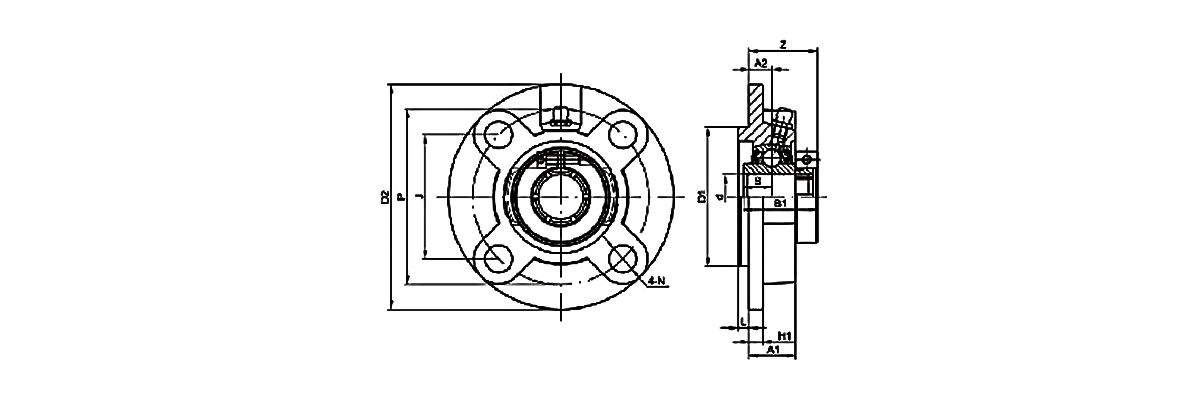

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес (кг)
д Д2 П Дж А2 Н л H1 А1 Д1 Б1 С З
(в) (мм)
УЕФК204 20 100 78 55.1 10 12 5 7 20.5 62 33 12.7 30.3 М10 0.75
УЕФК204-12 3/4 100 78 55.1 10 12 5 7 20.5 62 33 12.7 30.3 М10 0.75
УЕФК205 25 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 М10 1.06
УЕФК205-14 7/8 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 М10 1.06
УЕФК205-15 116 мая 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 М10 1.06
УЕФК205-16 1/1 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 М10 1.06
УЕФК206 30 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 М10 1.54
УЕФК206-17 1/16 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 М10 1.54
УЕФК206-18 1/8 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 М10 1.54
УЕФК206-19 16 марта 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 М10 1.54
УЕФК206-20 1/4 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 М10 1.54
УЕФК207 35 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 М12 1.82
УЕФК207-20 1/4 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 М12 1.82
УЕФК207-21 16 мая 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 М12 1.82
УЕФК207-22 3/8 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 М12 1.82
УЕФК207-23 16 июля 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 М12 1.82
УЕФК208 40 145 120 84.8 11 14 10 9 26 100 50.2 19 42.2 М12 2.23
УЕФК208-24 1/2 145 120 84.8 11 14 10 9 26 100 50.2 19 42.2 М12 2.23
УЕФК208-25 16 сентября 145 120 84.8 11 14 10 9 26 100 50.2 19 42.2 М12 2.23
УЕФК209 45 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 М14 2.72
УЕФК209-26 5/8 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 М14 2.72
УЕФК209-27 16.11. 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 М14 2.72
УЕФК209-28 3/4 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 М14 2.72
УЕФК210 50 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 М14 3.24
УЕФК210-30 7/8 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 М14 3.24
УЕФК210-31 1-116 мая 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 М14 3.24
УЕФК210-32 1/2 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 М14 3.24
УЕФК211 55 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 М16 4.32
УЕФК211-32 1/2 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 М16 4.32
УЕФК211-34 1/8 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 М16 4.32
УЕФК211-35 16 марта 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 М16 4.32
УЕФК212 60 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 М16 5.33
УЕФК212-36 1/4 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 М16 5.33
УЕФК212-38 3/8 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 М16 5.33
УЕФК212-39 16 июля 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 М16 5.33

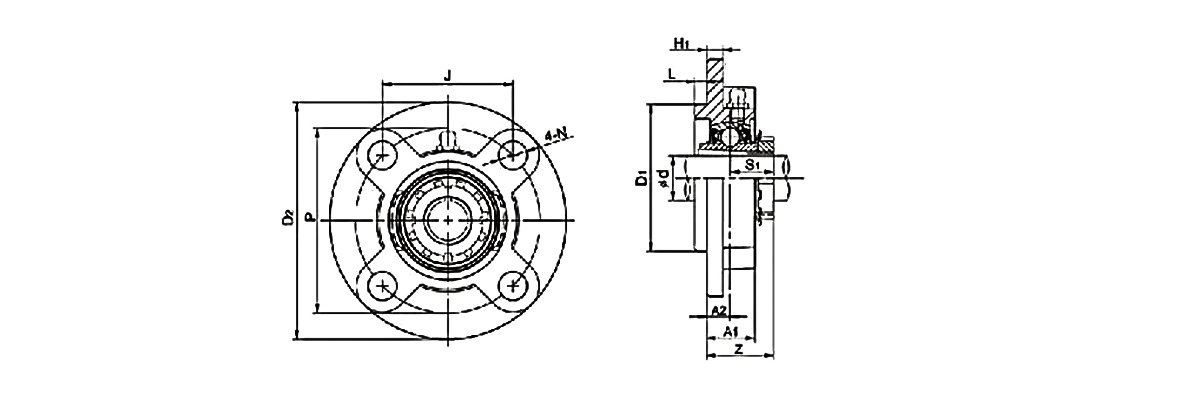

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес
(кг)
д Д2 П Дж А2 Н л H1 А1 Д1 С1 З
(в) (мм)
UKFC205 H2305 20 115 90 63.6 10 12 6 7 21 70 18.5 28.5 М10 0.98
UKFC205 HE2305 3/4 115 90 63.6 10 12 6 7 21 70 18.5 28.5 М10 0.98
UKFC206 H2306 25 125 100 70.7 10 12 8 8 23 80 20.5 30.5 М10 1.2
UKFC206 HС2306 7/8 125 100 70.7 10 12 8 8 23 80 20.5 30.5 М10 1.2
UKFC206 HА2306 116 мая 125 100 70.7 10 12 8 8 23 80 20.5 30.5 М10 1.2
UKFC206 HE2306 1/1 125 100 70.7 10 12 8 8 23 80 20.5 30.5 М10 1.2
UKFC207 H2307 30 135 110 77.8 11 14 8 9 26 90 22.5 33.5 М12 1.7
UKFC207 HС2307 1/8 135 110 77.8 11 14 8 9 26 90 22.5 33.5 М12 1.7
UKFC207 HА2307 16 марта 135 110 77.8 11 14 8 9 26 90 22.5 33.5 М12 1.7
UKFC208 H2308 35 145 120 84.8 11 14 10 9 26 100 24.5 35.5 М12 2
UKFC208 HE2308 1/4 145 120 84.8 11 14 10 9 26 100 24.5 35.5 М12 2
UKFC208 HС2308 3/8 145 120 84.8 11 14 10 9 26 100 24.5 35.5 М12 2
UKFC209 H2309 40 160 132 93.3 10 16 12 10 26 105 26 36 М14 2.7
UKFC209 HА2309 16 июля 160 132 93.3 10 16 12 10 26 105 26 36 М14 2.7
UKFC209 HE2309 1/2 160 132 93.3 10 16 12 10 26 105 26 36 М14 2.7
UKFC210 H2310 45 165 138 97.6 10 16 12 14 28 110 27.5 37.5 М14 3
UKFC210 HS2310 5/8 165 138 97.6 10 16 12 14 28 110 27.5 37.5 М14 3
UKFC210 HA2310 16.11. 165 138 97.6 10 16 12 14 28 110 27.5 37.5 М14 3
UKFC210 HE2310 3/4 165 138 97.6 10 16 12 14 28 110 27.5 37.5 М14 3
UKFC211 H2311 50 185 150 106.1 13 19 12 15 30 125 28.5 41.5 М16 4.2
UKFC211 HS2311 7/8 185 150 106.1 13 19 12 15 30 125 28.5 41.5 М16 4.2
UKFC211 HA2311 1-116 мая 185 150 106.1 13 19 12 15 30 125 28.5 41.5 М16 4.2
UKFC211 HE2311 1/2 185 150 106.1 13 19 12 15 30 125 28.5 41.5 М16 4.2
UKFC212 H2312 55 195 160 113.1 17 19 12 15 35 135 31 48 М16 4.9
UKFC212 HS2312 1/8 195 160 113.1 17 19 12 15 35 135 31 48 М16 4.9
UKFC213 H2313 60 205 170 120.2 16 19 14 15 36 145 32 48 М16 5.6
UKFC213 HA2313 16 марта 205 170 120.2 16 19 14 15 36 145 32 48 М16 5.6
UKFC213 HE2313 1/4 205 170 120.2 16 19 14 15 36 145 32 48 М16 5.6
UKFC213 HS2313 3/8 205 170 120.2 16 19 14 15 36 145 32 48 М16 5.6
UKFC215 H2315 65 220 184 130.1 18 19 16 17 39 160 35.5 53.5 М16 7.5
UKFC215 HA2315 16 июля 220 184 130.1 18 19 16 17 39 160 35.5 53.5 М16 7.5
UKFC215 HE2315 1/2 220 184 130.1 18 19 16 17 39 160 35.5 53.5 М16 7.5
UKFC216 H2316 70 240 200 141.4 18 23 16 18 42 170 39 57 М20 8.9
UKFC216 HA2316 16.11. 240 200 141.4 18 23 16 18 42 170 39 57 М20 8.9
UKFC216 HE2316 3/4 240 200 141.4 18 23 16 18 42 170 39 57 М20 8.9
UKFC217 H2317 75 250 208 147.1 18 23 18 20 45 180 40 58 М20 10.4
UKFC217 HA2317 2-116 мая 250 208 147.1 18 23 18 20 45 180 40 58 М20 10.4
UKFC217 HE2317 1/3 250 208 147.1 18 23 18 20 45 180 40 58 М20 10.4
UKFC218 H2318 80 265 220 155.5 22 23 18 20 50 190 42 64 М20 13.3

Номер блока Диаметр вала Размеры (мм) Бolt Size Вес (кг)
д Д2 П Дж А2 Н л H1 А1 Д1 Б С З (мм) (в)
(в) (мм)
UCFCX05 25 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 М8 16 мая 1.2
UCFCX05-13 116 марта 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 М8 16 мая 1.2
UCFCX05-14 7/8 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 М8 16 мая 1.2
UCFCX05-15 116 мая 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 М8 16 мая 1.2
UCFCX05-16 1/1 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 М8 16 мая 1.2
UCFCX06 30 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 М10 3/8 1.5
UCFCX06-17 1/16 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 М10 3/8 1.5
UCFCX06-18 1/8 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 М10 3/8 1.5
UCFCX06-19 16 марта 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 М10 3/8 1.5
UCFCX06-20 1/4 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 М10 3/8 1.5
UCFCX07 35 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 1.9
UCFCX07-21 16 мая 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 1.9
UCFCX07-22 3/8 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 1.9
UCFCX07-23 16 июля 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 1.9
UCFCX08 40 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 2
UCFCX08-24 1/2 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 2
UCFCX08-25 16 сентября 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 М10 3/8 2
UCFCX09 45 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 М12 16 июля 2.6
UCFCX09-26 5/8 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 М12 16 июля 2.6
UCFCX09-27 16.11. 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 М12 16 июля 2.6
UCFCX09-28 3/4 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 М12 16 июля 2.6
UCFCX09-29 1-116 марта 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 М12 16 июля 2.6
UCFCX10 50 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 М12 16 июля 3.2
UCCX10-30 7/8 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 М12 16 июля 3.2
UCFCX10-31 1-116 мая 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 М12 16 июля 3.2
UCFCX10-32 1/2 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 М12 16 июля 3.2
UCFCX11 55 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 М14 1/2 4.3
UCFCX11-33 1/16 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 М14 1/2 4.3
UCFCX11-34 1/8 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 М14 1/2 4.3
UCFCX11-35 16 марта 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 М14 1/2 4.3
UCFCX11-36 1/4 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 М14 1/2 4.3
UCFCX11-37 16 мая 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 М14 1/2 4.3
UCFCX12 60 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 М14 1/2 5.3
UCFCX12-38 3/8 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 М14 1/2 5.3
UCFCX12-39 16 июля 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 М14 1/2 5.3
UCFCX13 65 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 М14 1/2 5.7
UCFCX13-40 1/2 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 М14 1/2 5.7
UCFCX13-41 16 сентября 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 М14 1/2 5.7
UCFCX14 70 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 М16 5/8 7.3
UCFCX14-42 5/8 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 М16 5/8 7.3
UCFCX14-43 1/16 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 М16 5/8 7.3
UCFCX14-44 3/4 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 М16 5/8 7.3
UCFCX15 75 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 М16 5/8 8
UCFCX15-45 2-116 марта 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 М16 5/8 8
UCFCX15-46 7/8 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 М16 5/8 8
UCFCX15-47 2-116 мая 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 М16 5/8 8
UCFCX15-48 1/3 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 М16 5/8 8
UCFCX16 80 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 М20 5/8 11.3
UCFCX16-49 1/16 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 М20 5/8 11.3
UCFCX16-50 1/8 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 М20 5/8 11.3
UCFCX16-51 16 марта 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 М20 5/8 11.3
UCFCX16-52 1/4 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 М20 5/8 11.3
UCFCX17 85 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 М20 3/4 12.9
UCFCX17-53 16 мая 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 М20 3/4 12.9
UCFCX17-55 16 июля 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 М20 3/4 12.9

Номер блока Диаметр вала Размеры (мм) Вес
(кг)
д Д2 П Дж А2 Н л H1 А1 Д1 С Б З
(в) (мм)
UCFCS206 30 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.26
UCFCS206-17 1/16
УКФКС206-18 1/8
UCFCS206-19 16 марта
УКФКС206-20 1/4
UCFCS207 35 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 1.84
УКФКС207-20 1/4
UCFCS207-21 16 мая
UCFCS207-22 3/8
UCFCS207-23 16 июля
UCFCS208 40 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.02
UCFCS208-24 1/2
УКФКС208-25 16 сентября
UCFCS209 45 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 2.78
UCFCS209-26 5/8
UCFCS209-27 16.11.
UCFCS209-28 3/4
UCFCS210 50 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.76
УКФКС210-30 7/8
УКФКС210-31 1-116 мая
УКФКС210-32 1/2
UCFCS211 55 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.29
UCFCS211-32 1/2
UCFCS211-34 1/8
УКФКС211-35 16 марта
UCFCS212 60 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 4.61
УКФКС212-36 1/4
УКФКС212-37 16 мая
УКФКС212-38 3/8
UCFCS212-39 16 июля
UCFCS213 65 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 5.91
УКФКС213-39 16 июля
УКФКС213-40 1/2
UCFCS214 70 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 25.4 74.6 55.3 7.98
UCFCS214-43 16.11.
UCFCS214-44 3/4
UCFCS215 75 222.2 190.5 134.7 14 17.5 20 16 36 161.925 25.4 77.8 58.5 8.34
УКФКС215-47 2-116 мая
УКФКС215-48 1/3

Номер блока Диаметр вала Размеры (мм) Вес
(кг)
д Д2 П Дж А2 Н л H1 А1 Д1 С Б З
(в) (мм)
UCFCSX05 25 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-13 116 марта 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-14 7/8 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-15 116 мая 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-16 1/1 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX06 30 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-17 1/16 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-18 1/8 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-19 16 марта 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-20 1/4 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX07 35 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX07-21 16 мая 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX07-22 3/8 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX07-23 16 июля 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX08 40 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 3.03
UCFCSX08-24 1/2 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 3.03
UCFCSX08-25 16 сентября 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 3.03
UCFCSX09 45 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX09-26 5/8 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX09-27 16.11. 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX09-28 3/4 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX10 50 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX10-30 7/8 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX10-31 1-116 мая 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX10-32 1/2 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX11 55 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-33 1/16 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-34 1/8 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-35 16 марта 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-36 1/4 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX12 60 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 6.32
UCFCSX12-38 3/8 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 6.32
UCFCSX12-39 16 июля 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 6.32
UCFCSX13 65 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 30.2 74.6 55.3 8.25
UCFCSX13-40 1/2 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 30.2 74.6 55.3 8.25
UCFCSX13-41 16 сентября 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 30.2 74.6 55.3 8.25
UCFCSX14 70 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX14-42 3/8 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX14-43 16.11. 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX14-44 3/4 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX15 75 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-45 2-116 марта 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-46 7/8 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-47 2-116 мая 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-48 1/3 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX17 85 260 218.95 154.82 9.9 20.6 24.9 19 36 187.325 39.7 96 66.2 13.41
UCFCSX17-53 16 мая 260 218.95 154.82 9.9 20.6 24.9 19 36 187.325 39.7 96 66.2 13.41
UCFCSX17-55 16 июля 260 218.95 154.82 9.9 20.6 24.9 19 36 187.325 39.7 96 66.2 13.41
UCFCSX20 100 276 238 168.29 22 23 28 22 66 206.375 79.2 117.5 90.3 18.5
UCFCSX20-63 3-15/16 276 238 168.29 22 23 28 22 66 206.375 79.2 117.5 90.3 18.5
UCFCSX20-64 1/4 276 238 168.29 22 23 28 22 66 206.375 79.2 117.5 90.3 18.5

Рекомендуемые продукты

Проектирование будущего движения
О UKL
Основанная в 2020 году, UKL Bearing Manufacturing Co., Ltd. (Wuxi) — это Китай Фланцевые картриджные подшипниковые узлы поставщики и OEM/ODM Фланцевые картриджные подшипниковые узлы компания, интегрированное промышленно-торговое предприятие, специализирующееся на точном производстве, объединяющее НИОКР, производство и продажи.
Компания специализируется на высокопроизводительных подшипниковых решениях, предоставляя техническую поддержку для мировых отраслей с исключительно высокими требованиями к точности и надежности.

Имея более 200 квалифицированных специалистов и полностью модернизированную производственную базу, мощности UKL охватывают весь производственный процесс — ковку, отжиг, токарную обработку, термообработку, шлифовку и автоматическую сборку.
Используя более чем 15-летний опыт экспорта OEM/ODM, UKL быстро реагирует на потребности клиентов, предлагая гибкие и индивидуальные услуги для клиентов по всей Европе, Азии, Африке и Ближнему Востоку.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Установленные подшипники Знание отрасли

В промышленных механических системах простота установки и стабильность подшипникового узла так же важны, как и сам подшипник. Установленные подшипники (также известные как корпусные блоки) состоят из подшипника (обычно шарикового или роликового типа), предварительно установленного в прочном корпусе. Такая конструкция позволяет осуществлять прямое крепление болтами к раме или поверхностям машины, устраняя необходимость сложной внутренней обработки корпуса.

Как профессионал подшипниковый завод и компания по производству подшипников в Китае , UKL Bearing Manufacturing Co., Ltd. (Уси) предоставляет широкий спектр установленные шарикоподшипники и установленные роликовые подшипники . Наши устройства разработаны для быстрой установки и исключительной надежности, обеспечивая техническую поддержку для мировых отраслей промышленности в сложных условиях.

Понимание разницы: шариковые и роликовые агрегаты

Выбор между устройством с шариковым или роликовым креплением зависит от требований к нагрузке и скорости вашего применения. В UKL мы оптимизируем обе конструкции для достижения максимальной производительности.

  • Установленные шарикоподшипники: Обычно они основаны на радиальных шарикоподшипниках со сферическим наружным диаметром. Они идеально подходят для высокоскоростных применений с легкими и умеренными нагрузками и могут компенсировать умеренное статическое смещение.
  • Установленные роликовые подшипники: Эти агрегаты, в которых используются сферические или цилиндрические ролики, рассчитаны на тяжелые радиальные и осевые нагрузки. Они являются стандартом для горнодобывающей промышленности, строительства и тяжелых конвейерных систем, где долговечность является приоритетом.

Техническая классификация: типы и конфигурации корпусов

UKL предлагает различные стили корпусов, соответствующие различным ориентациям монтажа и ограничениям по пространству.

Тип корпуса Общее имя Лучшее для Типичное применение
Подушка Блок Серия UCP/SN Горизонтальные опорные поверхности Конвейерные приводы, вентиляторы, воздуходувки
Фланцевый блок Серия UCF/UCFL Вертикальные или перпендикулярные поверхности Смесители, упаковочное оборудование
Приемный блок Серия UCT Применение натяжения Натяжители ленточного конвейера
Картриджный блок Серия UCC Точный монтаж с цилиндрическим отверстием Сельскохозяйственная техника

Преимущество UKL: прецизионное производство в Китае

С 2020 года UKL Bearing Manufacturing Co., Ltd. объединила свою модернизированную производственную базу с 15 лет опыта экспорта OEM/ODM предоставить жилье мирового класса.

1. Высокопрочное жилищное строительство.

Производительность установленного подшипника во многом зависит от корпуса. UKL использует высококачественные Чугун (HT200) или Ковкий чугун для стандартного промышленного использования и Нержавеющая сталь или Термопластик для пищевых и агрессивных сред. Каждый корпус обработан с высокой точностью, чтобы обеспечить надежную посадку вкладыша подшипника.

2. Усовершенствованные системы уплотнений

Загрязнение является основной причиной выхода из строя навесных агрегатов. Наши подшипники оснащены многокромочными уплотнениями (такими как R-образные уплотнения или маслоотражатели), которые удерживают смазку и пыль. Для экстремальных условий мы предлагаем специальные трехкромочные уплотнения, обеспечивающие герметичный барьер от влаги и песка.

3. Комплексное производство и термообработка.

В отличие от многих поставщиков, UKL управляет всем производственным процессом — от ковка и отжиг вкладышей подшипника до окончательного автоматизированная сборка . Наш процесс термообработки гарантирует, что дорожки качения подшипников обладают твердостью, необходимой для выдерживания вибраций и ударных нагрузок, характерных для навесных устройств.

4. Глобальный опыт и индивидуализация

Обслуживая клиентов в Европе, Азии, Африке и на Ближнем Востоке, мы предлагаем как метрические, так и дюймовые единицы измерения. С нашим Возможности OEM/ODM , мы можем настроить типы смазки, цвета корпуса и фиксирующие механизмы (установочный винт, эксцентриковую втулку или коническую закрепительную втулку) в соответствии с вашими конкретными требованиями к оборудованию.

Приложения в глобальных отраслях

Наши высокопроизводительные навесные подшипники являются надежной основой для:

  • Сельскохозяйственное оборудование: Сеялки, комбайны и ирригационные системы.
  • Еда и напитки: Устойчивые к мытью конвейерные линии и установки розлива.
  • Горное дело и строительство: Конвейеры и грохоты для тяжелых заполнителей.
  • Обработка материалов: Системы багажа в аэропортах и автоматизированная складская сортировка.

Часто задаваемые вопросы (FAQ)

1. В чем преимущество использования подшипника с опорным блоком?
Опорный блок (или стационарный блок) предназначен для поддержки вала, проходящего параллельно монтажной поверхности. Основное преимущество – простота установки; узел просто прикручивается болтами, а сферическое наружное кольцо подшипника позволяет ему самоцентрироваться с валом, компенсируя незначительные неточности монтажа.

2. Когда мне следует заменить смонтированные шарикоподшипники на смонтированные роликоподшипники?
Если ваше применение связано с тяжелыми ударными нагрузками, вибрацией или чрезмерным весом (например, в горнодобывающей промышленности или лесопереработке), установленные роликовые подшипники необходимы. Они обеспечивают значительно более высокую несущую способность и более длительный срок службы в суровых условиях по сравнению с шаровыми узлами.

3. Как компания UKL обеспечивает устойчивость установленных подшипников к мытью?
Для пищевой и химической промышленности мы предлагаем корпуса из нержавеющей стали или специальные узлы из термопласта в сочетании с вкладышами подшипников из нержавеющей стали. Они имеют гладкие поверхности, предотвращающие накопление бактерий, и используют смазочные материалы пищевого класса, устойчивые к струям воды под высоким давлением.

4. Какие существуют способы фиксации вала?
UKL предлагает три основных стиля блокировки:

  • Установочный винт: Простой и эффективный для большинства приложений.
  • Эксцентриковый стопорный воротник: Лучше всего подходит для валов, которые вращаются в одном направлении.
  • Коническая закрепительная втулка: Обеспечивает захват на 360 градусов, что идеально подходит для высокоскоростных сред или сред с высокой вибрацией.

5. Предоставляет ли UKL сменные вставки для существующих корпусов?
Да. Как интегрированный производитель, мы производим полный спектр сменных пластин (серии UC, SA, SB, UK). Наши вставки разработаны в соответствии с международными стандартами, что делает их совместимыми с большинством стандартных промышленных корпусов по всему миру.
