Подвесные подшипниковые узлы

Подвесные подшипниковые узлы — это одна из конструкций установленного шарикоподшипникового узла, UCHA2 — это суффикс подшипникового узла такого типа, подшипниковый узел имеет опорные опорные подшипники из хромированной стали UC и корпус HA из чугуна. Подвесные подшипниковые узлы — это одна из конструкций установленного шарикоподшипникового узла, UCHA2 — это суффикс подшипникового узла такого типа, подшипниковый узел имеет опорные опорные подшипники из хромированной стали UC и корпус HA из чугуна.

Вставной подшипник UC имеет ту же внутреннюю структуру, что и радиальный шарикоподшипник, но вставной подшипник имеет сферическую внешнюю поверхность, ряд наружных колец и более яркий колец освещения.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: 3 подшипник с фланцевыми креплениями на болтах СЛЕДУЮЩАЯ: Нет следующей статьи
  • Технические характеристики
  • Свяжитесь с нами

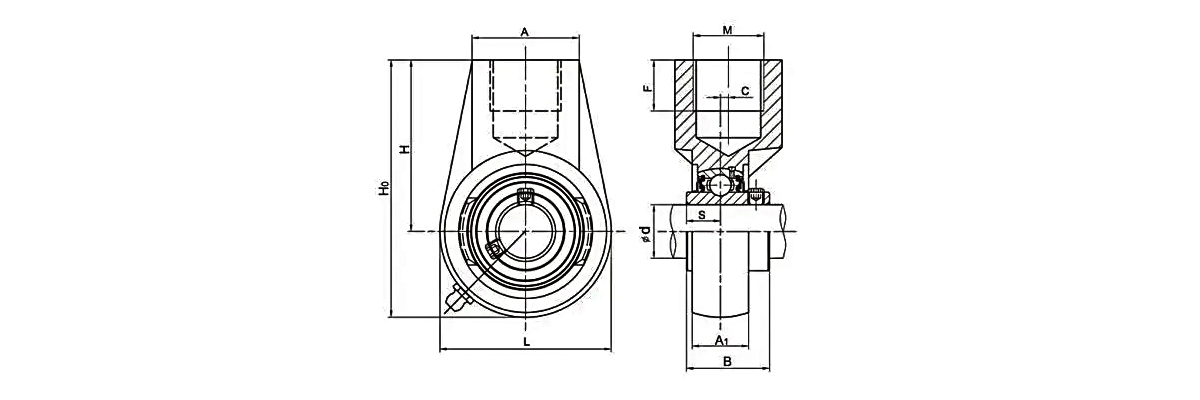

Номерной блок Диаметр вала Размеры (мм) Вес
(кг)
д л Хо Ч А М(в) Ф С А1 Б С
(в) (мм)
УСЧА204 20 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
УЧА204-12 3/4 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
UCЧА205 25 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
УЧА205-14 7/8 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
УЧА205-15 116 мая 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
УЧА205-16 1/1 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA206 30 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
УЧА206-17 1/16 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
УЧА206-18 1/8 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
УЧА206-19 16 марта 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
УЧА206-20 1/4 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA207 35 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
УЧА207-20 1/4 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
УЧА207-21 16 мая 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
УЧА207-22 3/8 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
УЧА207-23 16 июля 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA208 40 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
УЧА208-24 1/2 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
УЧА208-25 16 сентября 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA209 45 108 136 82 48 Г1 21 5 35 49.2 19 1.78
УЧА209-26 5/8 108 136 82 48 Г1 21 5 35 49.2 19 1.78
УЧА209-27 16.11. 108 136 82 48 Г1 21 5 35 49.2 19 1.78
УЧА209-28 3/4 108 136 82 48 Г1 21 5 35 49.2 19 1.78
УЧА210 50 119 142 83 48 Г1 21 5 37 51.6 19 1.93
УЧА210-30 7/8 119 142 83 48 Г1 21 5 37 51.6 19 1.93
УЧА210-31 1-116 мая 119 142 83 48 Г1 21 5 37 51.6 19 1.93
УЧА210-32 1/2 119 142 83 48 Г1 21 5 37 51.6 19 1.93
UCHA211 55 126 150 87 60 Г5/4 25 7 38 55.6 22.2 3.5
УЧА211-32 1/2 126 150 87 60 Г5/4 25 7 38 55.6 22.2 3.5
УЧА211-34 1/8 126 150 87 60 Г5/4 25 7 38 55.6 22.2 3.5
УЧА211-35 16 марта 126 150 87 60 Г5/4 25 7 38 55.6 22.2 3.5
УЧА212 60 142 173 102 60 Г5/4 28 9 42 65.1 25.4 3.9
УЧА212-36 1/4 142 173 102 60 Г5/4 28 9 42 65.1 25.4 3.9
УЧА212-38 3/8 142 173 102 60 Г5/4 28 9 42 65.1 25.4 3.9
УЧА212-39 16 июля 142 173 102 60 Г5/4 28 9 42 65.1 25.4 3.9
УЧА213 65 166 200 117 70 Г1-1/2 32 9.5 44 65.1 25.4
УЧА213-40 1/2 166 200 117 70 Г1-1/2 32 9.5 44 65.1 25.4

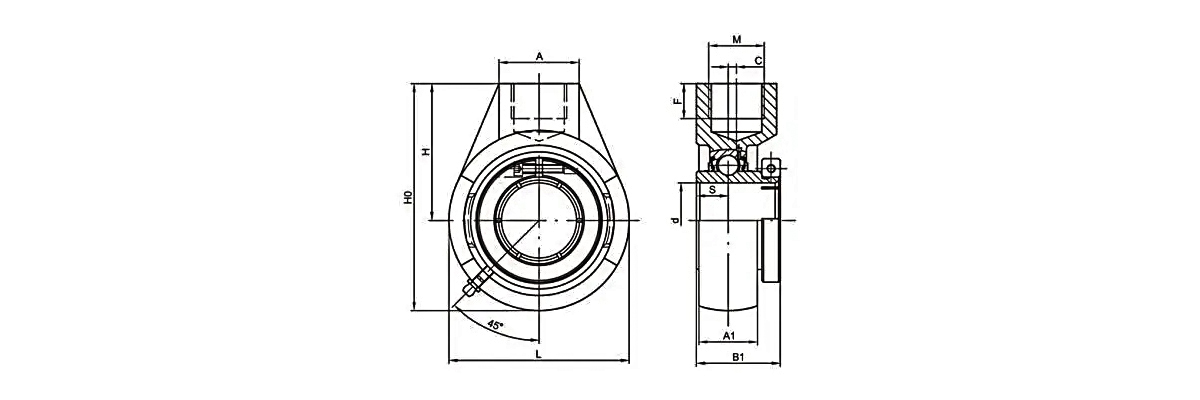

Номерной блок Диаметр вала Размеры (мм) Вес
(кг)
д л Хо Ч А М(в) Ф С А1 Б С
(в) (мм)
УЭХА204 20 64 96 64 40 G3/4 19 0 21 33 12.7 0.77
УЭХА204-12 3/4 64 96 64 40 G3/4 19 0 21 33 12.7 0.77
УЭХА205 25 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
УЭХА205-14 7/8 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
УЭХА205-15 116 мая 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
УЭХА205-16 1/1 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
УЭХА206 30 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
УЭХА206-17 1/16 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
УЭХА206-18 1/8 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
УЭХА206-19 16 марта 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
УЭХА206-20 1/4 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
УЭХА207 35 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
УЭХА207-20 1/4 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
УЭХА207-21 16 мая 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
УЭХА207-22 3/8 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
УЭХА207-23 16 июля 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
УЭХА208 40 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
УЭХА208-24 1/2 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
УЭХА208-25 16 сентября 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
УЭХА209 45 108 136 82 48 Г1 21 5 35 50.2 19 2.35
УЭХА209-26 5/8 108 136 82 48 Г1 21 5 35 50.2 19 2.35
УЭХА209-27 16.11. 108 136 82 48 Г1 21 5 35 50.2 19 2.35
УЭХА209-28 3/4 108 136 82 48 Г1 21 5 35 50.2 19 2.35
УЭХА210 50 119 142 83 48 Г1 21 5 37 52.6 19 2.56
УЭХА210-30 7/8 119 142 83 48 Г1 21 5 37 52.6 19 2.56
УЭХА210-31 1-116 мая 119 142 83 48 Г1 21 5 37 52.6 19 2.56
УЭХА210-32 1/2 119 142 83 48 Г1 21 5 37 52.6 19 2.56
УЭХА211 55 126 150 87 60 Г5/4 25 7 38 56.6 22.2 3.12
УЭХА211-32 1/2 126 150 87 60 Г5/4 25 7 38 56.6 22.2 3.12
УЭХА211-34 1/8 126 150 87 60 Г5/4 25 7 38 56.6 22.2 3.12
УЭХА211-35 16 марта 126 150 87 60 Г5/4 25 7 38 56.6 22.2 3.12
УЭХА212 60 142 173 102 60 Г5/4 28 9 42 66.6 25.4 4.47
УЭХА212-36 1/4 142 173 102 60 Г5/4 28 9 42 66.6 25.4 4.47
УЭХА212-38 3/8 142 173 102 60 Г5/4 28 9 42 66.6 25.4 4.47
УЭХА212-39 16 июля 142 173 102 60 Г5/4 28 9 42 66.6 25.4 4.47

Номерной блок Диаметр вала Размеры (мм) Вес
д л Хо Ч А М Ф л1 А1 Б С (кг)
(в) (мм)
УЧЕ201 12 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ201-8 1/2 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ202 15 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ202-9 16 сентября 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ202-10 5/8 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ203 17 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ203-11 16.11. 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ204 20 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ204-12 3/4 65 91 58 30 М16 21 38 24 31 12.7 0.61
УЧЕ205 25 70 99 64 35 М20 22 38 24 34.1 14.3 0.79
УЧЕ205-14 7/8 70 99 64 35 М20 22 38 24 34.1 14.3 0.79
УЧЕ205-15 116 мая 70 99 64 35 М20 22 38 24 34.1 14.3 0.79
УЧЕ205-16 1/1 70 99 64 35 М20 22 38 24 34.1 14.3 0.79
УЧЕ206 30 85 114 72 40 М24 24 40 32 38.1 15.9 1.23
УЧЕ206-17 16.11. 85 114 72 40 М24 24 40 32 38.1 15.9 1.23
УЧЕ206-18 1/8 85 114 72 40 М24 24 40 32 38.1 15.9 1.23
УЧЕ206-19 16 марта 85 114 72 40 М24 24 40 32 38.1 15.9 1.23
УЧЕ206-20 1/4 85 114 72 40 М24 24 40 32 38.1 15.9 1.23
УЧЕ207 35 90 122 76 40 М24 24 48 30 42.9 17.5 1.44
УЧЕ207-20 1/4 90 122 76 40 М24 24 48 30 42.9 17.5 1.44
УЧЕ207-21 16 мая 90 122 76 40 М24 24 48 30 42.9 17.5 1.44
УЧЕ207-22 3/8 90 122 76 40 М24 24 48 30 42.9 17.5 1.44
УЧЕ207-23 16 июля 90 122 76 40 М24 24 48 30 42.9 17.5 1.44
УЧЕ208 40 101 135 85 40 М24 24 45 33 49.2 19 1.82
УЧЕ208-24 1/2 101 135 85 40 М24 24 45 33 49.2 19 1.82
УЧЕ208-25 16 сентября 101 135 85 40 М24 24 45 33 49.2 19 1.82
УЧЕ209 45 110 145 90 40 М24 24 46 40 49.2 19 2.05
УЧЕ209-26 5/8 110 145 90 40 М24 24 46 40 49.2 19 2.05
УЧЕ209-27 16.11. 110 145 90 40 М24 24 46 40 49.2 19 2.05
УЧЕ209-28 3/4 110 145 90 40 М24 24 46 40 49.2 19 2.05
УЧЕ210 50 110 145 90 40 М24 24 46 40 51.6 19 2.13
УЧЕ210-30 7/8 110 145 90 40 М24 24 46 40 51.6 19 2.13
УЧЕ210-31 1-116 мая 110 145 90 40 М24 24 46 40 51.6 19 2.13
УЧЕ210-32 1/2 110 145 90 40 М24 24 46 40 51.6 19 2.13
