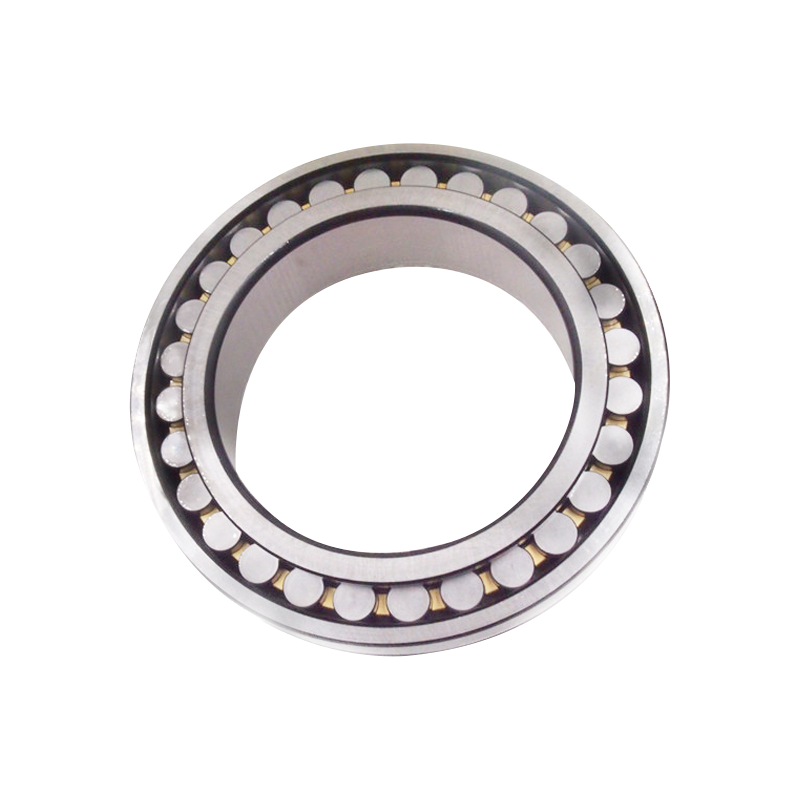

Двухрядные цилиндрические роликоподшипники

Двухрядные цилиндрические роликоподшипники — это тип радиальных роликоподшипников, характеризующийся наличием двух рядов тел качения (цилиндрических роликов) для обеспечения повышенной производительности и грузоподъемности. Обычно они состоят из сплошных внешних колец, внутренних колец и двух наборов роликов. Некоторые конструкции включают в себя клетку (например, прессованную сталь или обработанную латунь), в то время как в конструкциях с полным комплектом клетка отсутствует, чтобы максимизировать количество роликов, тем самым достигая чрезвычайно высокой несущей способности радиальной нагрузки.

Свяжитесь с нами
ПРЕДВАРИТЕЛЬНОV：Однорядные цилиндрические роликоподшипники СЛЕДУЮЩИЙ：Четырехрядные цилиндрические роликоподшипники
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Основные характеристики и преимущества
·Высокая радиальная грузоподъемность: Благодаря наличию двух рядов роликов радиальная грузоподъемность значительно выше, чем у однорядных цилиндрических роликоподшипников, что делает их идеальными для тяжелых условий эксплуатации.
·Высокая жесткость: Увеличенное количество роликов существенно повышает радиальную жесткость подшипникового узла.
·Низкое трение и высокая скорость: Оптимизированные конструкции контактов концов роликов и фланцев способствуют образованию смазочной пленки, что приводит к снижению трения и хорошей высокоскоростной способности (в зависимости от конкретной конструкции и типа клетки).
·Раздельная конструкция: Компоненты подшипников часто являются разъемными и взаимозаменяемыми, что упрощает монтаж, демонтаж и техническое обслуживание.
·Типы дизайна: Распространенные серии конструкций включают NN и NNU.
·Тип ННУ: Имеет двухребристое внешнее кольцо и разъемное внутреннее кольцо.
·Тип НН: Имеет трехребристое внутреннее кольцо и разъемное внешнее кольцо.

Типичные приложения
·Благодаря своей высокой грузоподъемности и жесткости двухрядные цилиндрические роликоподшипники широко используются в:
·Шпиндели станков: Где требуются высокая точность, жесткость и скорость.
·Редукторные приводы/коробки передач: Подвергается тяжелым и ударным нагрузкам.
·Прокатные станы: Обработка чрезвычайно высоких радиальных сил.
·Подъемные машины и канатные шкивы.

Основные размеры Динамика базовых показателей нагрузки Статический Рейтинги скорости Эталонная скорость Ограничение скорости Масса Подшипник №
д[мм] Д[мм] Б[мм] С[мм] С[кН] С0[кН] [р/мин] [р/мин] кг
260 440 180 1980 3510 1170 1440 110 NNU 4152 М/Ш33
280 470 200 2430 4590 900 1350 150 315976 Б
280 460 180 2295 4275 1080 1350 120 NNU 4156 М/Ш33
300 460 180 2340 4950 900 1350 118 BC2B 320119
320 480 175 2214 4860 855 1260 115 315583 С
320 460 120 1548 3240 855 1260 70 BC2B 322216
320 540 218 3321 5580 900 1170 200 ННУ 4164 Ф
320 440 118 918 2124 1260 1350 57 NNUP 4964 B/HB1W33
340 520 305 200 2970 6390 810 1170 185 BC2B 320118
340 580 243 3618 6750 855 1080 260 NNU 4168 М/Ш33
350 520 150 1908 4050 765 1170 220 BC2B 319878
360 500 125 1845 3870 810 1170 80 BC2B 322217
370 520 220 193 2475 6030 765 1170 130 BC2B 319961
380 540 200 2574 6120 720 1080 145 BC2B 320041
380 540 130 1809 3870 720 1080 100 BC2B 326131/HB1
380 620 243 3861 7650 765 990 285 ННУ 4176 М
400 560 205 2826 7020 720 1080 160 314987 Б
400 560 205 2826 7020 720 1080 160 314987 С
400 600.19 200 3123 6480 675 990 248 BC2B 326363/HA4
410 600 220 3420 7785 675 990 215 316019
420 620 200 3123 7020 630 990 220 314391
420 600 220 3222 7920 675 990 206 314982
420 580 130 2142 4770 675 990 110 BC2B 326137/HB1
440 620 225 3519 8820 630 900 217 316077 А
440 640 230 4113 8820 765 900 250 BC2B 316521
440 540 100 909 2610 900 990 46 NNU 4888 КМ/Ш33
440 540 100 1053 3060 900 990 46 NNU 4888 М/Ш33
457.2 660.4 228.6 203.2 3321 7335 603 855 235 BC2B 322969/HB1
460 650 235 3960 10080 603 900 260 316739 А
460 780 280 250 5049 9360 504 765 540 BC2-8004/HA1
460 760 300 5796 11610 603 765 535 ННУ 4192 М
480 700 260 4851 11250 540 810 348 316189
480 790 308 6336 12870 567 720 587 NNU 4196 М/Ш33
500 720 218 4257 9720 540 765 299 314419
500 830 325 6732 13500 540 720 693 ННУ 41/500 М/Ш33
530 780 475 285 6489 15570 477 720 561 BC2B 320117/HA4
530 780 225 3960 8550 477 720 350 BC2B 326064/HA1
530 870 335 7029 14400 504 675 790 ННУ 41/530 К30М/Ш33
530 870 335 7029 14400 504 675 790 ННУ 41/530 М/Ш33
550 800 260 5247 12060 477 675 448 316115
600 820 365 7029 19080 432 630 577 BC2-8005/HB1
600 980 375 8910 19080 432 567 1100 ННУ 41/600 М/Ш33
650 920 335 7722 20880 387 567 740 BC2B 326894/HB1
690 980 550 357.5 8910 24300 360 540 1045 BC2-8015/HB1
690 980 365 9450 24300 360 540 1000 BC2-8074/HA5
710 1150 438 12060 25650 342 450 790 ННУ 41/710 М/Ш33
750 1000 250 5544 14940 342 504 562 314420
800 1260 375 11520 25200 270 387 1850 BC2B 326379/HA4
950 1360 420 12600 30150 234 324 1900 BC2-8022/HA1
1319.5 1720 300 11250 31050 144 216 1820 BC2B 326372/HA1
20 42 30 47.07 51.3 7650 9000 0.2 NNCF 5004 CV
20 42 30 41.13 49.5 3060 0.2 ННФ 5004 АБР-2ЛСВ
25 47 30 53.46 63.9 6300 8100 0.23 NNCF 5005 CV
25 47 30 45.09 58.95 2700 0.24 ННФ 5005 АБР-2ЛСВ
30 55 34 66.33 79.2 5400 6750 0.35 NNCF 5006 CV
30 55 34 51.48 67.5 2340 0.37 ННФ 5006 АБР-2ЛСВ
35 62 36 80.73 100.8 4770 6030 0.46 NNCF 5007 CV
35 62 36 63.36 88.2 1980 0.48 ННФ 5007 АБР-2ЛСВ
40 68 38 95.4 126 4320 5400 0.56 NNCF 5008 CV
40 68 38 77.22 104.4 1800 0.56 ННФ 5008 АБР-2ЛСВ
45 75 40 100.8 140.4 3870 4770 0.71 NNCF 5009 CV
45 75 40 91.8 131.4 1620 0.7 ННФ 5009 АБР-2ЛСВ
50 80 40 127.8 176.4 3600 4500 0.76 NNCF 5010 CV
50 80 40 97.2 144 1530 0.76 ННФ 5010 АБР-2ЛСВ
55 90 46 171 252 3060 3870 1.16 NNCF 5011 CV
55 90 46 115.2 173.7 1350 1.18 ННФ 5011 АБР-2ЛСВ
60 85 25 70.29 123.3 3240 4050 0.49 NNC 4912 CV
60 85 25 70.29 123.3 3240 4050 0.48 NNCF 4912 CV
60 95 46 178.2 270 3060 3600 1.24 NNCF 5012 CV
60 85 25 70.29 123.3 3240 4050 0.47 NNCL 4912 CV
60 95 46 120.6 187.2 1260 1.26 ННФ 5012 АБР-2ЛСВ
65 100 46 188.1 292.5 2700 3420 1.32 NNCF 5013 CV
65 100 46 124.2 201.6 1170 1.33 ННФ 5013 АБР-2ЛСВ
70 100 30 102.6 173.7 2700 3420 0.78 NNC 4914 CV
70 100 30 102.6 173.7 2700 3420 0.77 NNCF 4914 CV
70 110 54 214.2 310.5 2520 3240 1.85 NNCF 5014 CV
70 100 30 102.6 173.7 2700 3420 0.75 NNCL 4914 CV
70 110 54 168.3 256.5 1080 1.87 ННФ 5014 АБР-2ЛСВ
75 115 54 225.9 342 2340 2880 1.93 NNCF 5015 CV
75 115 54 201.6 279 990 1.96 ННФ 5015 АБР-2ЛСВ
80 110 30 108.9 194.4 2340 3060 0.88 NNC 4916 CV
80 110 30 108.9 194.4 2340 3060 0.87 NNCF 4916 CV
80 125 60 277.2 409.5 2160 2700 2.59 NNCF 5016 CV
80 110 30 108.9 194.4 2340 3060 0.85 NNCL 4916 CV
80 125 60 225.9 373.5 900 2.68 ННФ 5016 Б-2ЛС
85 130 60 282.6 427.5 2160 2700 2.72 NNCF 5017 CV
85 130 60 243 387 900 2.83 ННФ 5017 Б-2ЛС
90 125 35 144.9 270 2160 2700 1.35 NNC 4918 CV
90 125 35 144.9 270 2160 2700 1.33 NNCF 4918 CV
90 140 67 332.1 504 1980 2520 3.62 NNCF 5018 CV
90 125 35 144.9 270 2160 2700 1.3 NNCL 4918 CV
90 140 67 287.1 495 810 3.71 ННФ 5018 Б-2ЛС
95 145 67 297 513 810 3.88 ННФ 5019 Б-2ЛС
100 140 40 188.1 360 1800 2340 1.95 NNC 4920 CV
100 140 40 188.1 360 1800 2340 1.93 NNCF 4920 CV
100 150 67 351.9 558 1800 2340 3.94 NNCF 5020 CV
100 140 40 188.1 360 1800 2340 1.9 NNCL 4920 CV
100 150 67 302.4 513 765 3.95 ННФ 5020 Б-2ЛС
110 150 40 198 387 1710 2160 2.15 NNC 4922 CV
110 150 40 198 387 1710 2160 2.12 NNCF 4922 CV
110 170 80 460.8 720 1620 1980 6.32 NNCF 5022 CV
110 150 40 198 387 1710 2160 2.1 NNCL 4922 CV
110 170 80 371.7 625.5 675 6.45 ННФ 5022 Б-2ЛС
120 165 45 217.8 432 1530 1980 2.95 NNC 4924 CV
120 165 45 217.8 432 1530 1980 2.9 NNCF 4924 CV
120 180 80 485.1 792 1530 1800 6.77 NNCF 5024 CV
120 165 45 217.8 432 1530 1980 2.85 NNCL 4924 CV
120 180 80 386.1 675 630 6.9 ННФ 5024 Б-2ЛС
130 190 80 401.4 733.5 603 7.3 319426 Б-2ЛС
130 180 50 267.3 477 1440 1800 3.95 NNC 4926 CV
130 180 50 267.3 477 1440 1800 3.88 NNCF 4926 CV
130 200 95 688.5 1125 1350 1710 10.2 NNCF 5026 CV
130 180 50 267.3 477 1440 1800 3.8 NNCL 4926 CV
130 200 95 554.4 936 567 10.5 ННФ 5026 Б-2ЛС
140 200 80 421.2 778.5 567 8 319428 ДА-2ЛС
140 190 50 277.2 513 1350 1710 4.2 NNC 4928 CV
140 190 50 277.2 513 1350 1710 4.15 NNCF 4928 CV
140 210 95 728.1 1233 1260 1620 11.1 NNCF 5028 CV
140 190 50 277.2 513 1350 1710 4.1 NNCL 4928 CV
140 210 95 579.6 1008 540 11 ННФ 5028 Б-2ЛС
150 210 80 435.6 823.5 540 8.4 319430 Б-2ЛС
150 190 40 229.5 526.5 1350 1620 2.9 NNC 4830 CV
150 210 60 386.1 747 1260 1530 6.65 NNC 4930 CV
150 190 40 229.5 526.5 1350 1620 2.8 NNCF 4830 CV
150 210 60 386.1 747 1260 1530 6.55 NNCF 4930 CV
150 225 100 757.8 1287 1170 1530 13.3 NNCF 5030 CV
150 190 40 229.5 526.5 1350 1620 2.7 NNCL 4830 CV
150 210 60 386.1 747 1260 1530 6.45 NNCL 4930 CV
150 225 100 673.2 1161 504 13.5 ННФ 5030 Б-2ЛС
160 220 80 450.9 900 477 8.8 319432 ДА-2ЛС
160 200 40 234 549 1260 1530 3.1 NNC 4832 CV
160 220 60 401.4 823.5 1170 1440 7 NNC 4932 CV
160 200 40 234 549 1260 1530 3 NNCF 4832 CV
160 220 60 401.4 823.5 1170 1440 6.9 NNCF 4932 CV
160 240 109 856.8 1440 1080 1350 16.2 NNCF 5032 CV
160 200 40 234 549 1260 1530 2.9 NNCL 4832 CV
160 220 60 401.4 823.5 1170 1440 6.8 NNCL 4932 CV
160 240 109 702.9 1260 450 16.5 ННФ 5032 Б-2ЛС
170 230 80 460.8 954 477 9.2 319434 Б-2ЛС
170 215 45 257.4 589.5 1170 1440 4 NNC 4834 CV
170 230 60 411.3 855 1080 1350 7.35 NNC 4934 CV
170 215 45 257.4 589.5 1170 1440 4 NNCF 4834 CV
170 230 60 411.3 855 1080 1350 7.2 NNCF 4934 CV
170 260 122 1107 1908 990 1260 23 NNCF 5034 CV
170 215 45 257.4 589.5 1170 1440 3.9 NNCL 4834 CV
170 230 60 411.3 855 1080 1350 7.1 NNCL 4934 CV
170 260 122 909 1620 432 22.5 ННФ 5034 Б-2ЛС
180 240 80 475.2 990 432 9.8 319436 ДА-2ЛС
180 225 45 267.3 625.5 1080 1350 4.3 NNC 4836 CV
180 250 69 534.6 1098 990 1260 10.8 NNC 4936 CV
180 225 45 267.3 625.5 1080 1350 4.2 NNCF 4836 CV
180 250 69 534.6 1098 990 1260 10.7 NNCF 4936 CV
180 280 136 1278 2250 990 1170 30.5 NNCF 5036 CV
180 225 45 267.3 625.5 1080 1350 4.1 NNCL 4836 CV
180 250 69 534.6 1098 990 1260 10.5 NNCL 4936 CV
180 280 136 1053 1908 405 30.8 ННФ 5036 Б-2ЛС
190 260 80 495 1062 405 12.7 319438 ДА-2ЛС
190 240 50 322.2 675 990 1260 5.65 NNC 4838 CV
190 260 69 544.5 1161 990 1260 11.2 NNC 4938 CV
190 240 50 322.2 675 990 1260 5.5 NNCF 4838 CV
190 260 69 544.5 1161 990 1260 11.1 NNCF 4938 CV
190 290 136 1323 2340 900 1170 31.5 NNCF 5038 CV
190 240 50 322.2 675 990 1260 5.3 NNCL 4838 CV
190 260 69 544.5 1161 990 1260 10.9 NNCL 4938 CV
190 290 136 1071 1980 387 31.5 ННФ 5038 Б-2ЛС
200 270 80 564.3 1233 450 13.1 319440 Б-2ЛС
200 250 50 332.1 720 990 1260 5.9 NNC 4840 CV
200 280 80 633.6 1350 900 1170 15.8 NNC 4940 CV
200 250 50 332.1 720 990 1260 5.8 NNCF 4840 CV
200 280 80 633.6 1350 900 1170 15.6 NNCF 4940 CV
200 310 150 1512 2745 855 1080 41 NNCF 5040 CV
200 250 50 332.1 720 990 1260 5.7 NNCL 4840 CV
200 280 80 633.6 1350 900 1170 15.3 NNCL 4940 CV
200 310 150 1305 2610 360 42 ННФ 5040 Б-2ЛС
220 300 95 792 1674 342 18.9 319444 Б-2ЛС
220 270 50 316.8 778.5 900 1080 6.4 NNC 4844 CV
220 300 80 663.3 1440 855 1080 17.2 NNC 4944 CV
220 270 50 342 778.5 900 1080 6.3 NNCF 4844 CV
220 300 80 663.3 1440 855 1080 17 NNCF 4944 CV
220 340 160 1809 3240 765 990 51.3 NNCF 5044 CV
220 270 50 342 778.5 900 1080 6.2 NNCL 4844 CV
220 300 80 663.3 1440 855 1080 16.8 NNCL 4944 CV
220 340 160 1449 2790 324 53.8 ННФ 5044 Б-2ЛС
240 320 95 856.8 1836 324 20.1 319448 Б-2ЛС
240 300 60 485.1 1161 810 990 10 NNC 4848 CV
240 320 80 702.9 1584 765 990 18.5 NNC 4948 CV
240 300 60 485.1 1161 810 990 9.9 NNCF 4848 CV
240 320 80 702.9 1584 765 990 18.3 NNCF 4948 CV
240 360 160 1908 3510 720 900 56 NNCF 5048 CV
240 300 60 485.1 1161 810 990 9.8 NNCL 4848 CV
240 320 80 702.9 1584 765 990 17.9 NNCL 4948 CV
240 360 160 1512 3015 306 57.5 ННФ 5048 Б-2ЛС
260 340 95 891 1944 306 22 319452 Б-2ЛС
260 320 60 504.9 1260 720 900 11 NNC 4852 CV
260 320 60 504.9 1260 720 900 10.8 NNCF 4852 CV
260 360 100 1053 2295 675 855 31.6 NNCF 4952 CV
260 400 190 2574 4590 630 810 85.5 NNCF 5052 CV
260 320 60 504.9 1260 720 900 10.6 NNCL 4852 CV
260 360 100 1053 2295 675 855 31.2 NNCL 4952 CV
260 400 190 2178 4185 270 86.2 ННФ 5052 Б-2ЛС
280 350 69 663.3 1674 675 855 16 NNC 4856 CV
280 350 69 663.3 1674 675 855 15.8 NNCF 4856 CV
280 380 100 1089 2430 630 810 33.5 NNCF 4956 CV
280 420 190 2628 4770 603 765 90.5 NNCF 5056 CV
280 350 69 663.3 1674 675 855 15.6 NNCL 4856 CV
280 380 100 1089 2430 630 810 33 NNCL 4956 CV
280 420 190 2295 4500 252 91 ННФ 5056 Б-2ЛС
300 380 80 772.2 1908 630 765 23 NNC 4860 CV
300 420 118 1512 3375 603 720 53 NNC 4960 CV
300 380 80 772.2 1908 630 765 22.5 NNCF 4860 CV
300 420 118 1512 3375 603 720 52.5 NNCF 4960 CV
300 460 218 3168 5895 540 675 130 NNCF 5060 CV
300 380 80 772.2 1908 630 765 22 NNCL 4860 CV
300 420 118 1512 3375 603 720 52 NNCL 4960 CV
320 400 80 807.3 2052 567 720 24 NNC 4864 CV
320 400 80 807.3 2052 567 720 23.5 NNCF 4864 CV
320 440 118 1584 3645 540 675 55.5 NNCF 4964 CV
320 480 218 3321 6255 504 630 135 NNCF 5064 CV
320 400 80 807.3 2052 567 720 23 NNCL 4864 CV
320 440 118 1584 3645 540 675 55 NNCL 4964 CV
340 420 80 821.7 2160 540 675 25.5 NNC 4868 CV
340 420 80 821.7 2160 540 675 25 NNCF 4868 CV
340 460 118 1611 3825 504 630 58.5 NNCF 4968 CV
340 520 243 3960 7470 477 603 185 NNCF 5068 CV
340 420 80 821.7 2160 540 675 25.5 NNCL 4868 CV
340 460 118 1611 3825 504 630 57.8 NNCL 4968 CV
360 440 80 841.5 2295 504 630 26.5 NNCF 4872 CV
360 480 118 1647 4050 477 603 61.5 NNCF 4972 CV
360 540 243 3762 7785 450 567 195 NNCF 5072 CV
360 440 80 841.5 2295 504 630 26 NNCL 4872 CV
360 480 118 1647 4050 477 603 60.8 NNCL 4972 CV
380 480 100 1260 3285 477 603 44.8 NNCF 4876 CV
380 520 140 2142 5130 450 567 91.5 NNCF 4976 CV
380 560 243 4212 8235 432 540 200 NNCF 5076 CV
380 480 100 1260 3285 477 603 44 NNCL 4876 CV
380 520 140 2142 5130 450 567 90.5 NNCL 4976 CV
400 500 100 1278 3375 450 567 46.2 NNCF 4880 CV
400 540 140 2178 5400 432 540 95.5 NNCF 4980 CV
400 600 272 4950 9900 405 504 270 NNCF 5080 CV
400 500 100 1278 3375 450 567 45.9 NNCL 4880 CV
400 540 140 2178 5400 432 540 94.5 NNCL 4980 CV

Рекомендуемые продукты

Проектирование будущего движения
О UKL

Компания UKL Bearing Manufacturing Co., Ltd. была основана в 2020 году. (Уси) — интегрированное промышленное и торговое предприятие, специализирующееся на точном производстве, объединяющее НИОКР, производство и продажи.
Компания специализируется на высокопроизводительных решениях в области подшипников, оказывая техническую поддержку отраслям промышленности по всему миру с исключительно высокими требованиями к точности и надежности.

Имея более 200 квалифицированных специалистов и полностью модернизированную производственную базу, мощности UKL охватывают весь производственный процесс — ковку, отжиг, токарную обработку, термическую обработку, шлифование и автоматизированную сборку.
Используя более чем 15-летний опыт экспорта OEM/ODM, UKL быстро реагирует на потребности клиентов, предлагая гибкие и индивидуальные услуги для клиентов по всей Европе, Азии, Африке и Ближнему Востоку.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Цилиндрические роликовые подшипники Industry knowledge
