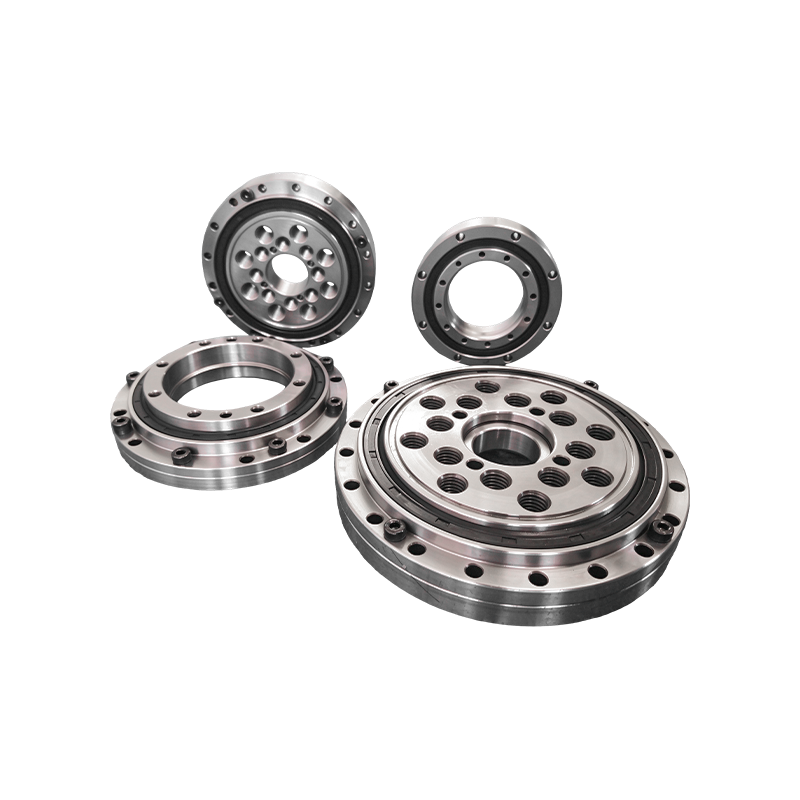

XU300515 Беззубый поворотный роликоподшипник с двойным уплотнением и поперечным роликом

XU300515 представляет собой беззубый поворотный подшипник с перекрестными роликами, оснащенный манжетными уплотнениями с обеих сторон. Ролики расположены ортогонально вдоль V-образных дорожек качения, образуя четырехточечную контактную структуру. Один подшипник может одновременно воспринимать осевые нагрузки, радиальные нагрузки и опрокидывающие моменты. Благодаря своей компактной конструкции и высокой жесткости он подходит для поворотных механизмов, приводимых в действие внешними приводными системами. Типичные области применения включают строительную технику, медицинское оборудование для визуализации, промышленные поворотные столы, ветроэнергетические системы и оборудование для отслеживания солнечной энергии.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: RAU6008-UU-CCO-P4 Ультратонкий скрещенный цилиндрический роликоподшипник СЛЕДУЮЩАЯ: CRBT605AC1P5 Ультратонкий скрещенный роликовый подшипник открытого типа
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Конструктивные особенности

Четырехточечная контактная структура скрещенных роликов: Ролики расположены ортогонально вдоль V-образных дорожек качения, что позволяет одному подшипнику одновременно воспринимать осевые нагрузки, радиальные нагрузки и опрокидывающие моменты. Такая конфигурация обеспечивает высокую несущую способность и превосходную вращательную жесткость.
Беззубая конструкция: подшипник не имеет встроенных зубьев и предназначен для использования с внешними приводными системами. Его можно использовать в сочетании с такими компонентами привода, как внешние зубчатые колеса или двигатели с прямым приводом (DD), чтобы удовлетворить требованиям различных конструкций поворотных механизмов.
Двусторонние манжетные уплотнения: Манжетные уплотнения установлены с обеих сторон подшипника, чтобы предотвратить попадание пыли и других загрязнений, сохраняя при этом внутреннюю смазку, обеспечивая стабильную работу в течение длительных периодов времени в промышленных условиях.
Встроенные монтажные отверстия: как во внутреннем, так и во внешнем кольцах предварительно просверлены 18 монтажных отверстий диаметром φ26 мм. Эти отверстия позволяют закрепить подшипник непосредственно на сопрягаемой конструкции с помощью болтов, что исключает необходимость дополнительной обработки фланцев и упрощает сборку оборудования.

Области применения

  • Строительная техника: поворотные платформы кранов, механизмы поворота экскаваторов и роторных буровых установок.
  • Медицинское оборудование: поворотные опорные системы для крупного медицинского оборудования, включая сканеры КТ и МРТ.
  • Промышленные поворотные столы: большие поворотные столы с ЧПУ и сварочные позиционеры.
  • Генерация энергии ветра: вращающиеся компоненты в системах подшипников рыскания и тангажа.
  • Солнечные системы слежения: вращающиеся соединения в крупномасштабных фотоэлектрических и концентрированных структурах слежения за солнечной энергией.

Основные размеры и характеристики

Параметр Элемент Значение
Модель XU300515
Тип подшипника Поворотный подшипник с перекрестными роликами (безредукторный, с уплотнением с обеих сторон)
Внутренний диаметр (ди) 384 мм
Внешний диаметр (Да) 646 мм
Высота (В) 86 мм
Внутренний диаметр наружного кольца (Di) 516 мм
Наружный диаметр внутреннего кольца (да) 514 мм
Высота внешнего кольца (га) 79 мм
Высота внутреннего кольца (привет) 79 мм
Диаметр делительной окружности наружного кольца монтажных отверстий (La) 598 мм
Диаметр окружности внутреннего кольца монтажных отверстий (Li) 432 мм
Количество монтажных отверстий По 18 отверстий на каждом внутреннем и внешнем кольцах
Диаметр монтажного отверстия (дБ) 26 мм
Вес Прибл. 114,8 кг

Грузоподъемность и производительность

Параметр Значение
Базовая динамическая нагрузка, осевая (Ca) 650 000 Н (650 кН)
Базовая статическая нагрузка, осевая (C0a) 1300000 Н (1300 кН)
Базовая динамическая нагрузка, радиальная (Cr) 460 000 Н (460 кН)
Базовая статическая нагрузка, радиальная (C0r) 640 000 Н (640 кН)
Максимальная радиальная нагрузка (болты) 313 200 Н
Диапазон преднатяга подшипника (VSP) 0 ~ 0,03 мм
Диапазон рабочих температур -30 ℃ ~ 80 ℃
