3200 A-2ZTN9/MT33 Двухрядные радиально-упорные шарикоподшипники

Двухрядные радиально-упорные шарикоподшипники (DRACBB) имеют конструкцию, принципиально аналогичную двум однорядным радиально-упорным подшипникам, но занимают значительно меньше осевого пространства.
Этот тип подшипника способен воспринимать радиальные нагрузки и двунаправленные осевые нагрузки. Он также ограничивает двунаправленное осевое смещение вала или корпуса.
Стандартный угол контакта 30° обеспечивает высокую жесткость опорной системы и позволяет выдерживать значительные опрокидывающие моменты.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Нет предыдущей статьи СЛЕДУЮЩАЯ: 7200 BECBP Радиально-упорные шарикоподшипники
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Характеристики подшипников
·Компактное осевое пространство: Требует минимального осевого пространства.
·Экономия пространства: Идеально подходит для приложений с ограниченным осевым пространством и часто заменяет два однорядных радиально-упорных шарикоподшипника, смонтированных по схеме «спина к спине».
·Комбинированная грузоподъемность: Воспринимает радиальные и двунаправленные осевые нагрузки.
·Моментная нагрузка: Способен выдерживать опрокидывающие моменты.
·Жесткая опора: Обеспечивает высокую жесткость всей опорной системы.

Ключевые преимущества
·Высокая жесткость и грузоподъемность: Предоставляет значительно большую жесткость по сравнению с однорядными радиально-упорными шарикоподшипниками.
·Тройная нагрузочная способность: Одновременно воспринимает радиальные нагрузки, двунаправленные осевые нагрузки и опрокидывающие моменты.
·Идеально подходит для высокой жесткости: Рекомендуется для приложений, требующих максимальной жесткости и стабильности.

Области применения (Приложения)
·Широко используется в автомобильных ступицах передних колес.
·Масляные насосы, воздуходувки Рутса, воздушные компрессоры.
·Различные типы трансмиссий/коробок передач.
·Шпиндели станков.

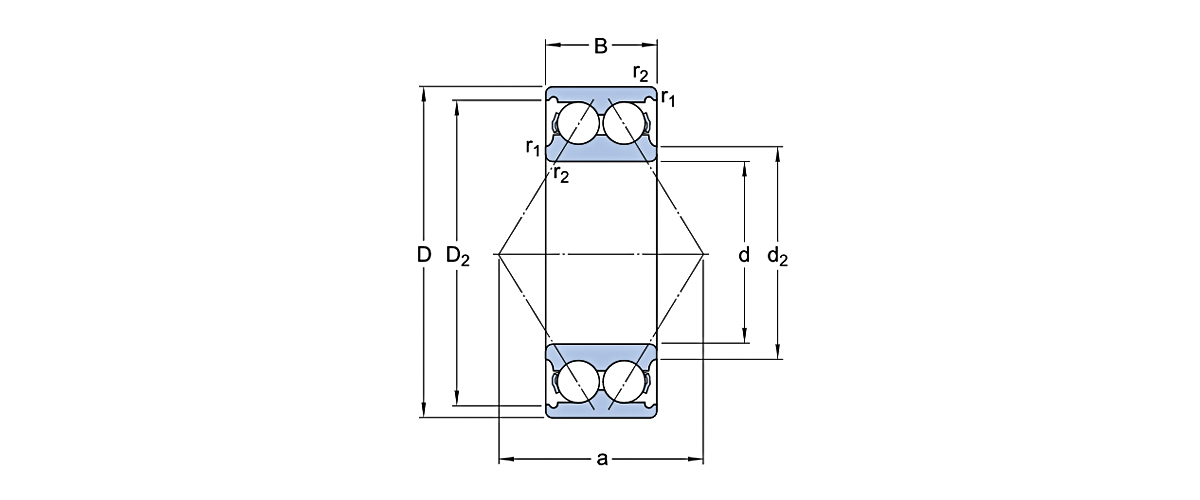

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
динамичный статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] C [kN] C0 [kN] [r/мин] [r/мин] [кг]
10 30 14 6.849 3.87 23400 21600 0.051 3200 A-2ZTN9/MT33 Подшипник
10 30 14 6.849 3.87 23400 21600 0.051 3200 ATN9 Подшипник
10 30 14 6.849 3.87 15300 0.051 3200 A-2RS1TN9/MT33 Подшипник
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 A-2ZTN9/MT33 Подшипник
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 ATN9 Подшипник
12 32 15.9 9.09 5.04 13500 0.058 3201 A-2RS1TN9/MT33 Подшипник
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 A-2ZTN9/MT33 Подшипник
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 ATN9 Подшипник
15 35 15.9 10.08 6.12 12600 0.066 3202 A-2RS1TN9/MT33 Подшипник
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2Z Подшипник
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2ZTN9/MT33 Подшипник
15 42 19 13.59 8.37 16200 14400 0.13 3302 ATN9 Подшипник
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1 Подшипник
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1TN9/MT33 Подшипник
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 A-2ZTN9/MT33 Подшипник
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 ATN9 Подшипник
17 40 17.5 12.87 7.92 10800 0.096 3203 A-2RS1TN9/MT33 Подшипник
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2Z Подшипник
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2ZTN9/MT33 Подшипник
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 ATN9 Подшипник
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1 Подшипник
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1TN9/MT33 Подшипник
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A Подшипник
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2Z Подшипник
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2ZTN9/MT33 Подшипник
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 ATN9 Подшипник
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1 Подшипник
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1TN9/MT33 Подшипник
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A Подшипник
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2Z Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
динамичный статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] C [kN] C0 [kN] [r/мин] [r/мин] [кг]
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2ZTN9/MT33 Подшипник
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 ATN9 Подшипник
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1 Подшипник
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1TN9/MT33 Подшипник
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A Подшипник
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2Z Подшипник
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2ZTN9/MT33 Подшипник
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1 Подшипник
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1TN9/MT33 Подшипник
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A Подшипник
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2Z Подшипник
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2ZTN9/MT33 Подшипник
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 ATN9 Подшипник
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1 Подшипник
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1TN9/MT33 Подшипник
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A Подшипник
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2Z Подшипник
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2ZTN9/MT33 Подшипник
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 ATN9 Подшипник
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1 Подшипник
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1TN9/MT33 Подшипник
30 72 30.2 38.25 27 9000 8100 0.52 3306 A Подшипник
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2Z Подшипник
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2ZTN9/MT33 Подшипник
30 72 30.2 38.25 27 9000 8100 0.52 3306 ATN9 Подшипник
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1 Подшипник
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1TN9/MT33 Подшипник
35 72 27 36.45 27 8100 8100 0.44 3207 A Подшипник
35 72 27 36.45 27 8100 8100 0.44 3207 A-2Z Подшипник
35 72 27 36.45 27 8100 8100 0.44 3207 A-2ZTN9/MT33 Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
динамичный статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] C [kN] C0 [kN] [r/мин] [r/мин] [кг]
35 72 27 36.45 27 8100 8100 0.44 3207 ATN9 Подшипник
35 72 27 36.45 27 5670 0.44 3207 A-2RS1 Подшипник
35 72 27 36.45 27 5670 0.44 3207 A-2RS1TN9/MT33 Подшипник
35 80 34.9 47.43 37.35 8100 7200 0.74 3307 DJ1 Подшипник
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A Подшипник
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2Z Подшипник
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2ZTN9/MT33 Подшипник
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 ATN9 Подшипник
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1 Подшипник
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1TN9/MT33 Подшипник
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A Подшипник
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2Z Подшипник
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2ZTN9/MT33 Подшипник
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 ATN9 Подшипник
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1 Подшипник
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1TN9/MT33 Подшипник
40 90 36.5 44.46 37.35 7200 6300 0.93 3308 DNRCBM Подшипник
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A Подшипник
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2Z Подшипник
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2ZTN9/MT33 Подшипник
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 ATN9 Подшипник
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1 Подшипник
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1TN9/MT33 Подшипник
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DMA Подшипник
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DTN9 Подшипник
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A Подшипник
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2Z Подшипник
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2ZTN9/MT33 Подшипник
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 ATN9 Подшипник
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1 Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
динамичный статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] C [kN] C0 [kN] [r/мин] [r/мин] [кг]
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1TN9/MT33 Подшипник
45 100 39.7 55.62 46.8 6750 5670 1.25 3309 DNRCBM Подшипник
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 A Подшипник
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 A-2Z Подшипник
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 ATN9 Подшипник
45 100 39.7 67.5 47.7 4320 1.25 3309 A-2RS1 Подшипник
45 100 39.7 71.37 62.55 6750 5670 1.25 3309 DMA Подшипник
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A Подшипник
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2Z Подшипник
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2ZTN9/MT33 Подшипник
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 ATN9 Подшипник
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1 Подшипник
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1TN9/MT33 Подшипник
50 110 44.4 73.71 62.55 6030 5040 1.95 3310 DNRCBM Подшипник
50 110 44.4 84.24 76.5 6030 5040 1.95 3310 DMA Подшипник
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 A Подшипник
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 A-2Z Подшипник
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 ATN9 Подшипник
50 110 44.4 85.5 62.55 3870 1.95 3310 A-2RS1 Подшипник
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 A Подшипник
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 A-2Z Подшипник
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 ATN9 Подшипник
55 100 33.3 54.9 46.8 4050 0.91 3211 A-2RS1 Подшипник
55 120 49.2 86.04 74.7 5400 4770 2.65 3311 DNRCBM Подшипник
55 120 49.2 99.9 90 5400 4500 2.65 3311 DMA Подшипник
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 A Подшипник
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 A-2Z Подшипник
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 ATN9 Подшипник
55 120 49.2 100.8 73.35 3420 2.65 3311 A-2RS1 Подшипник
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 A Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
динамичный статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] C [kN] C0 [kN] [r/мин] [r/мин] [кг]
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 A-2Z Подшипник
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 ATN9 Подшипник
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1 Подшипник
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1TN9/MT33 Подшипник
60 130 54 114.3 85.5 5040 4500 2.8 3312 A Подшипник
60 130 54 114.3 85.5 5040 4500 2.8 3312 A-2Z Подшипник
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 A Подшипник
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 A-2Z Подшипник
65 120 38.1 72.54 66.15 3240 1.75 3213 A-2RS1 Подшипник
65 140 58.7 124.2 109.8 4770 4050 4.1 3313 DNRCBM Подшипник
65 140 58.7 131.4 99 4770 4050 4.1 3313 A Подшипник
65 140 58.7 131.4 99 4770 4050 4.1 3313 A-2Z Подшипник
70 125 39.7 79.56 72 5040 4050 1.9 3214 A Подшипник
70 125 39.7 79.56 72 5040 4050 1.9 3214 A-2Z Подшипник
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 A Подшипник
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 A-2Z Подшипник
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 A Подшипник
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 A-2Z Подшипник
75 160 68.3 158.4 126 4050 3600 5.6 3315 A Подшипник
75 160 68.3 158.4 126 4050 3600 5.6 3315 A-2Z Подшипник
80 140 44.4 95.4 85.5 4500 3870 2.65 3216 A Подшипник
80 170 68.3 173.7 140.4 3870 3420 6.8 3316 A Подшипник
85 150 49.2 111.6 99 4050 3420 3.4 3217 A Подшипник
85 180 73 187.2 158.4 3600 3240 8.3 3317 A Подшипник
90 160 52.4 117 108 3870 3240 4.15 3218 A Подшипник
90 190 73 187.2 162 3420 3060 9.25 3318 A Подшипник
95 170 55.6 143.1 131.4 3600 3060 5 3219 A Подшипник
95 200 77.8 216 194.4 3240 2880 11 3319 A Подшипник
100 180 60.3 160.2 149.4 3420 2880 6.1 3220 A Подшипник
100 215 82.6 229.5 229.5 3060 2520 13.5 3320 A Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
динамичный статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] C [kN] C0 [kN] [r/мин] [r/мин] [кг]
110 200 69.8 190.8 190.8 3060 2520 8.8 3222 A Подшипник
110 240 92.1 261.9 274.5 2700 2340 19 3322 A Подшипник
120 190 66 163.8 208.8 3060 3240 7.08 305256 D Подшипник
150 225 73 163.8 238.5 1530 1800 5.52 305286 D Подшипник
150 230 70 182.7 256.5 2520 2700 10.6 305283 D Подшипник
150 230 70 182.7 256.5 2520 2700 10.6 305283 DA Подшипник
160 215 56 121.5 198 2520 2700 5.67 305608 Подшипник
160 215 56 121.5 198 2520 2700 5.45 305608 B Подшипник
160 240 76 210.6 301.5 2340 2520 11.4 305183 Подшипник
170 260 84 252.9 364.5 2160 2340 16.8 305180 Подшипник
180 250 70 171 256.5 2160 2340 9.67 305288 DA Подшипник
180 259.5 66 202.5 279 2160 2340 11 305262 D Подшипник
190 269.5 66 243 373.5 1980 2160 11 305338 D Подшипник
200 279.5 76 217.8 342 1710 2160 13.7 305428 D Подшипник
200 280 80 217.8 342 1980 2160 15.9 305393 Подшипник
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 D Подшипник
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 DA Подшипник
220 309.5 76 280.8 468 1800 1800 17.7 305272 D Подшипник
220 309.5 76 280.8 468 1800 1800 17.7 305272 DA Подшипник
220 309.5 76 280.8 468 1800 1800 17.7 305272 DB Подшипник
230 329.5 80 315.9 540 1710 1800 21.9 305264 D Подшипник
260 369.5 92 357.3 639 1530 1530 30 305270 D Подшипник
280 389.5 92 362.7 675 1440 1440 33.2 305269 D Подшипник

Рекомендуемые продукты

Проектирование будущего движения
О UKL

Компания по производству подшипников UKL （UKL Bearing Manufacturing Co., Ltd.） была основана в 2020 году и представляет собой интегрированное промышленно-торговое предприятие, специализирующееся на производстве высокоточных подшипников и объединяющее в себе научно-исследовательские разработки, производство и сбыт продукции.
Компания специализируется на высокопроизводительных подшипниковых решениях и предоставляет техническую поддержку глобальным отраслям, предъявляющим исключительно высокие требования к точности и надежности оборудования.
Имея штат из более чем 200 квалифицированных специалистов и полностью модернизированную производственную базу, UKL обеспечивает полный цикл производства: от ковки и отжига, токарной и термообработки до шлифовки и автоматизированной сборки.
Используя более чем 15-летний опыт экспорта по схемам OEM/ODM, компания оперативно реагирует на запросы клиентов, предлагая гибкие и индивидуальные решения для партнеров в Европе, Азии, Африке и на Ближнем Востоке.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Радиально-контактные шарикоподшипники Знание отрасли
