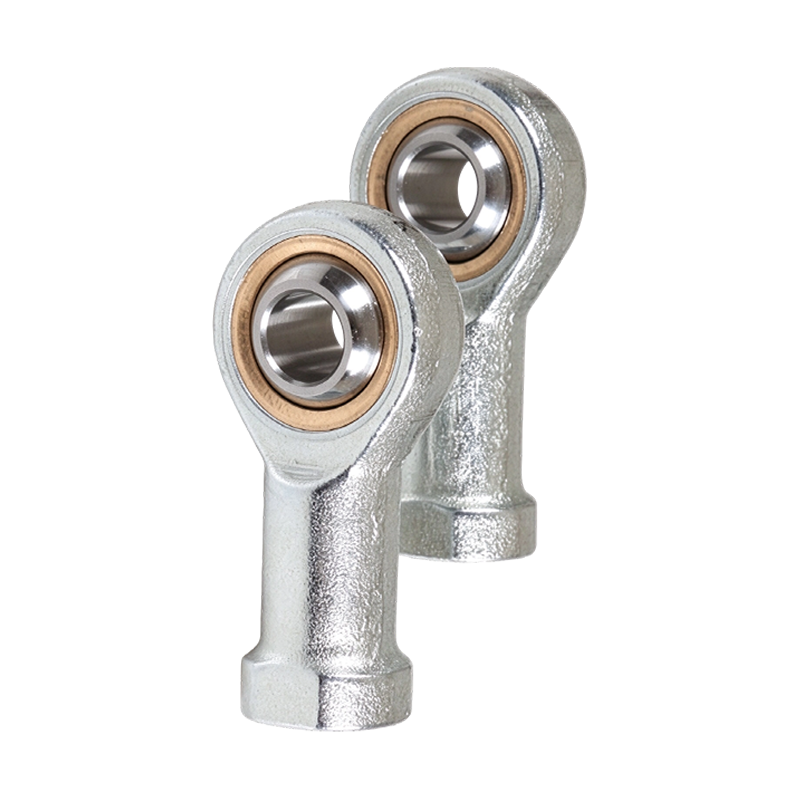

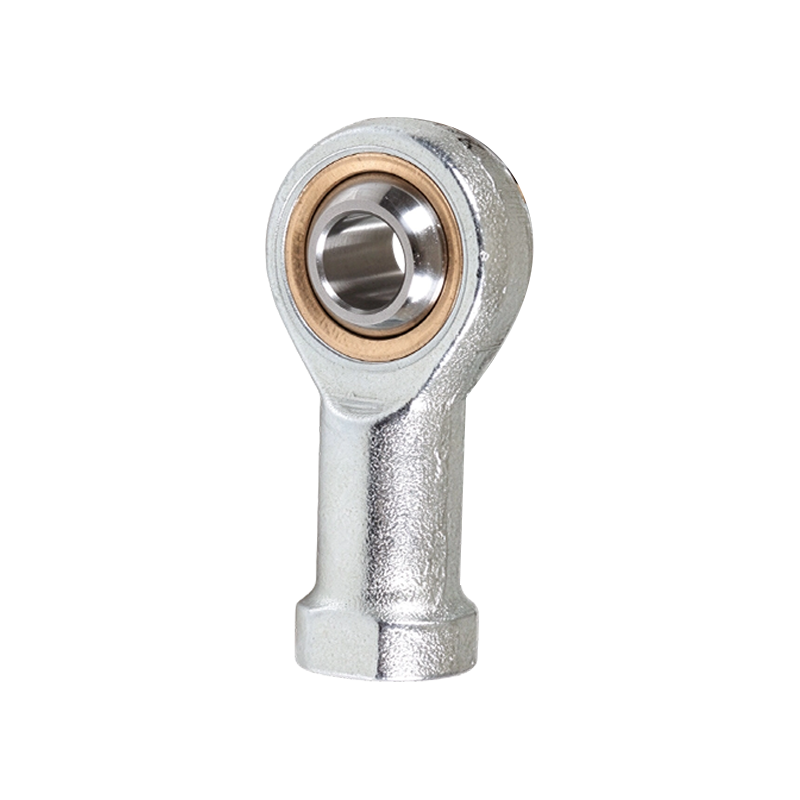

Самосмазывающийся подшипник стержня SI5T/K с розеткой с внутренней резьбой M5

Характеристики материалов и окружающей среды

1. Корпус штоковой головки: углеродистая сталь с цинковым покрытием для защиты от ржавчины.
2. Внутренний шариковый палец: подшипниковая сталь GCr15, закаленная до HRC58-64, сферическая поверхность с твердым хромированием.
3. Пара трения скольжения: стальной композитный вкладыш из ПТФЭ, безмасляный, самосмазывающийся.
4. Рабочая температура: -30℃ ~ 80℃, пиковая кратковременная температура до 120℃.
5. Тип движения: низкоскоростное колебание, самовыравнивание под малым углом наклона. Не подходит для высокоскоростного вращения.



Преимущества продукта

• Не требует обслуживания : Композитный вкладыш из ПТФЭ, не требуется смазка или смазочный ниппель. Готов к использованию сразу после установки, что значительно сокращает объем работ по техническому обслуживанию.
• Самовыравнивающаяся компенсация : Максимальный угол поворота 13° компенсирует соосную погрешность установки и позволяет снизить соосность вала, чтобы снять напряжение при сборке.
• Компактный и легкий : Миниатюрный размер, вес всего 16 г, идеально подходит для легких механизмов.
• Стабильная грузоподъемность : Выдерживает радиальные, осевые и комбинированные переменные нагрузки. Закаленный шариковый палец обеспечивает хорошую износостойкость и ударопрочность.
• Коррозионная стойкость и простота сборки : Оцинкованная поверхность против коррозии. Внутренняя резьба для простого монтажа. Доступны правый SI5T/K и левый SIL5T/K для регулировки длины соединения посредством спаривания правой и левой резьбы.
• Герметичная конструкция : Лучшее уплотнение по сравнению со стандартным безмасляным типом PHS5, подходит для оборудования, в котором заправка смазочного материала затруднительна.

Ограничения : Только для низкоскоростных вибраций, но не для непрерывного высокоскоростного вращения. Футеровку из ПТФЭ не рекомендуется использовать в условиях экстремально высокого давления или сильной абразивной пыли.

Спецификация серии

SI…T/K — это полный ассортимент самосмазывающихся подшипников на конце штока (розеточные соединения). Полные размеры серии:

• СИ5Т/К М5×0,8
• СИ6Т/К М6×1,0
• СИ8Т/К М8×1,25
• СИ10Т/К М10×1,5

Суффикс L = Левая резьба (например, SIL5T/K); версия из нержавеющей стали доступна по запросу (суффикс X ).

Типичные применения

Миниатюрные розеточные соединения малой нагрузки SI5TK обычно используются для шатунов и механизмов «тяни-толкай»:

1. Оборудование для автоматизации: небольшие приводы, рулевые тяги цилиндров, микро-сервотолкатели, регулируемые шатуны.
2. Роботы и модели: образовательные роботы, суставы роботизированных рук, радиоуправляемые самолеты, тяги моделей гоночных автомобилей.
3. Легкое упаковочное оборудование: небольшие колебательные механизмы, тяги с регулируемым шагом.
4. Испытательные приспособления и приспособления: регулируемые опоры, двухтактные механизмы с малым усилием.
5. Общее оборудование: небольшие гидроцилиндры, соединения для фитнес-оборудования, испытательные машины.

Примечание к выбору : Этот подшипник предназначен для низкоскоростных возвратно-поступательных колебаний и не должен использоваться для высокоскоростного вращения. В целях безопасности рекомендуется поддерживать фактическую рабочую нагрузку в пределах 1/3 статической номинальной нагрузки.
