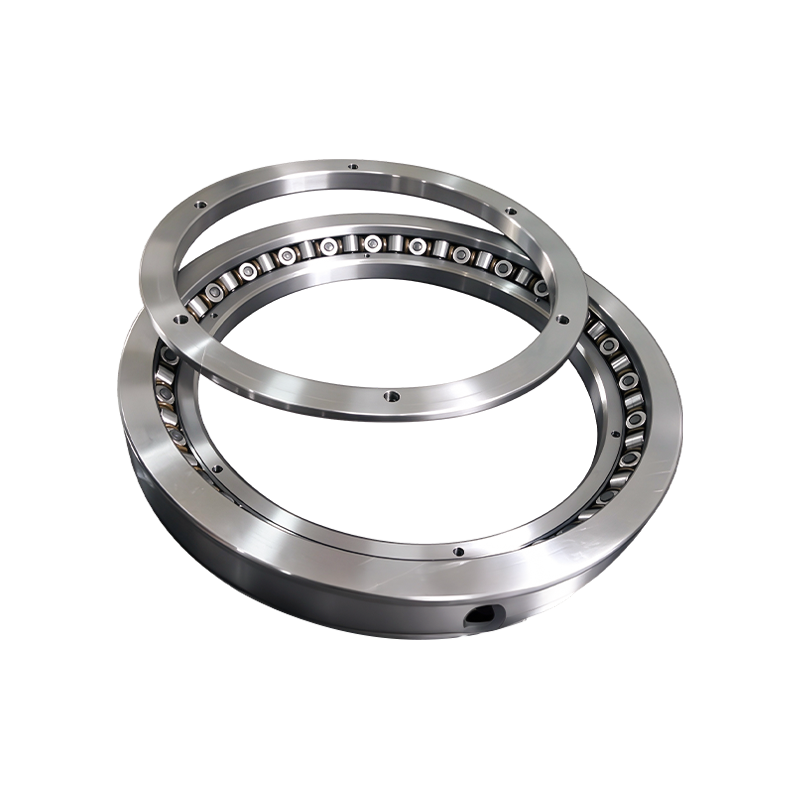

XR855053 Крестообразный конический роликоподшипник с предварительным натягом для высокого опрокидывающего момента

Особенности и преимущества продукта

Исключительная жесткость и высокая устойчивость к опрокидывающим моментам: Крутая коническая геометрия конических роликов обеспечивает эффективный несущий пролет, который может выходить далеко за пределы собственной ширины подшипника, что позволяет ему выдерживать значительные опрокидывающие моменты. Эффективный пролет опоры и двухрядное расположение роликов значительно повышают эксплуатационную устойчивость и снижают деформацию при больших нагрузках.

Высокая скорость и снижение потерь на трение: По сравнению со скрещенными цилиндрическими роликоподшипниками конические ролики обладают более благоприятными характеристиками качения и поддерживают более высокие предельные скорости. Подшипник также имеет меньший момент трения и пусковой момент. Сохраняя высокую несущую способность, он может работать в условиях относительно более высоких скоростей вращения.

Компактное поперечное сечение и нижний поворотный центр тяжести: Компактная конструкция поперечного сечения помогает уменьшить центр тяжести вращающегося узла, сохраняя при этом высокую жесткость. Это делает подшипник подходящим для больших прецизионных поворотных столов с ограниченным пространством для установки и обеспечивает эффективное решение для поддержки тяжелого прецизионного вращающегося оборудования.

Заводская предварительная нагрузка для легкой установки и долгосрочной точности: Подшипники серии XR предварительно нагружены на заводе, что исключает необходимость регулировки зазора на месте. Предварительная нагрузка помогает в некоторой степени компенсировать эффекты теплового расширения вала, обеспечивая долговременную точность позиционирования в станках и вращающемся оборудовании.

Приложения

Благодаря сочетанию крупногабаритной конструкции, большой грузоподъемности и высокой точности XR855053 подходит для широкого спектра крупных, сверхмощных прецизионных поворотных механизмов.

Поворотные столы для больших станков: подходят для поворотных рабочих столов вертикальных токарных станков, вертикально-расточных и вертикально-шлифовальных станков, а также для высокоточных поворотных столов с ЧПУ. Его высокая жесткость и устойчивость к опрокидывающим моментам помогают поддерживать устойчивость стола во время тяжелых операций резания.

Радар и военное оборудование: используется в опорах радиолокационных антенн и поворотных опорных системах для военных турелей, где подшипник должен выдерживать комбинированные нагрузки, вызванные силой ветра, вибрацией и весом вращающегося узла.

Тяжелая строительная техника: подходит для вращающихся узлов крупной строительной техники, включая туннелепроходческие машины.

Другие применения: Применимо к большим вращающимся рабочим столам, сверхмощному прецизионному измерительному оборудованию и другим системам с вращающимся валом, где пространство для установки ограничено и важна высокая жесткость.

Меры предосторожности при установке и эксплуатации

1. Тщательная очистка перед установкой.

Конические роликоподшипники чувствительны к загрязнениям. Перед установкой тщательно очистите корпус подшипника, вал и все сопрягаемые детали. Убедитесь, что на всех деталях нет заусенцев, острых кромок, грязи и других загрязнений.

2. Обеспечьте достаточную жесткость сопрягаемых компонентов.

Важнейшим требованием к скрещенным коническим роликоподшипникам является достаточная жесткость как корпуса подшипника, так и вала. Если любому компоненту не хватает достаточной жесткости, условия эксплуатации с высоким крутящим моментом могут вызвать концентрацию напряжений в зонах контакта между роликами и дорожками качения, что напрямую ухудшает характеристики подшипника. Проверьте жесткость корпуса подшипника и прочность крепежных болтов. Особое внимание следует уделять структурной проверке в приложениях, связанных со значительными опрокидывающими моментами.

3. Упрощенная установка с заводской предварительной нагрузкой

Для подшипников серии XR с предварительным натягом требуется только крепление монтажных фланцев (6 и 7) к основанию с помощью болтов, поскольку предварительный натяг задается на заводе и не требует регулировки на месте.

Стандартная последовательность сборки следующая: расположите узел подшипника и фланца (детали 1 и 4), сначала закрепите компонент 6, затем закрепите узел, состоящий из компонентов 2 и 5, установите компонент 8 и, наконец, закрепите компоненты 3 и 7.

4. Проверка вращения и обслуживание смазки после установки.

После сборки выполните проверку вращения, чтобы убедиться в плавности работы и отсутствии аномального сопротивления или шума. В стандартной конфигурации используется консистентная смазка и имеются встроенные смазочные отверстия. Убедитесь, что смазка достаточна и правильно нанесена, и регулярно проверяйте систему смазки, чтобы убедиться, что она остается в надлежащем рабочем состоянии.

5. Избегайте перегрузок и ударных нагрузок.

Не эксплуатируйте подшипник за пределами его номинальных параметров. Сведите к минимуму воздействие ударных нагрузок, чтобы предотвратить повреждение дорожек качения и роликов и продлить срок службы подшипника.
