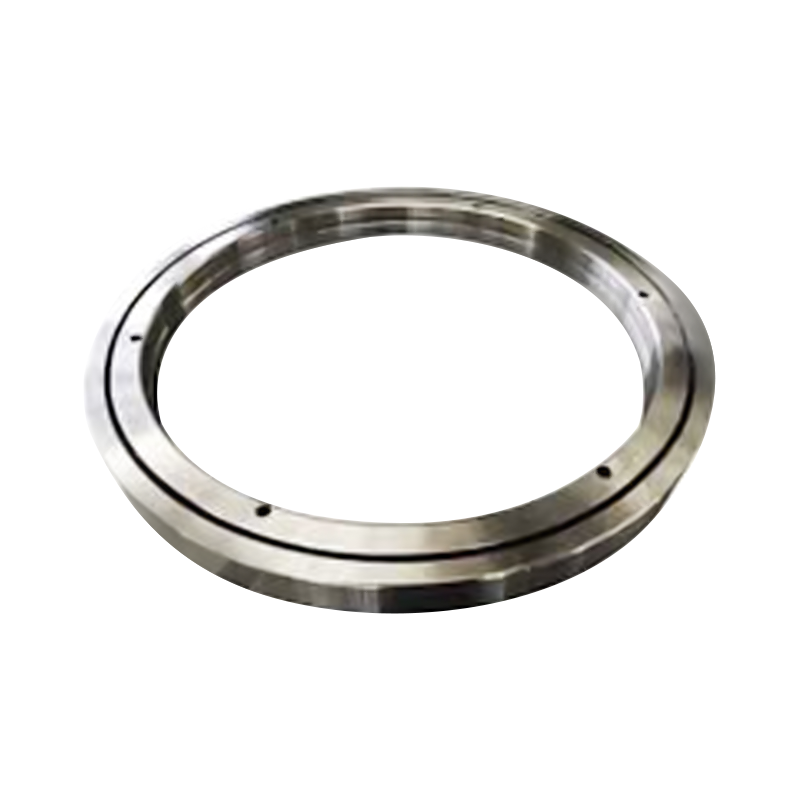

RE3010 Роботизированный скрещенный роликоподшипник

Дом / Подшипник / Подшипники для роботов / RE3010 Роботизированный скрещенный роликоподшипник

RE3010 Роботизированный скрещенный роликоподшипник

Серия RE — это новый тип, разработанный на основе концепции дизайна типа XRB. Его основные размеры такие же, как у типа XRB. Конструктивно кольцо является разъемным, а наружное выполнено в виде цельной (цельной) конструкции. Адаптация для применения, требующих точности, угловой внешний колец.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипник редуктора гармоник робота CSD СЛЕДУЮЩАЯ: Интегрированный скрещенный роликоподшипник RU66
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Общие проблемы:
· Проблемы со смазкой:
Проблемы со смазкой являются одной из основных причин выхода из строя подшипников в строительстве, в том числе:
Использование смазки неподходящего типа.
Недостаточное или избыточное количество смазки
Необоснованные интервалы смазки

·Загрязнение:
Внешние загрязнения, такие как пыль, вода или металлические стружки, попавшие в подшипники, могут вызвать износ и повреждение. Обычно это обеспечивает надежность герметичности или неправильную герметизацию.

·Ошибки установки:
Неправильные методы установки могут вызвать дополнительную нагрузку на подшипник, например:
Чрезмерные удары молотком или неправильное усилие во время установки.
Неправильная посадка между валом и корпусом подшипника (слишком тугая или слишком свободная).

·Усталость:
Во время длительной эксплуатации подшипники подвергаются повторяющимся нагрузкам, которые могут привести к усталости и, возможно, выходу из строя. Это означает окончание нормального срока службы, но может быть ускорено условия перегрузки.

·Перегрузка:
Эксплуатация подшипника с учетом расчетной грузоподъемности приводит к ухудшению состояния и может привести к необратимому повреждению.

Тип подшипника Размерность Размер плеча Номинальная базовая нагрузка (радиальная) Вес
Внутренний диаметр Внешний вид Диаметр шага ролика Высота Фаска Кр Кор
д Д Дpw Б  Б1 Рмин дс Дч КН КН кг
РЭ 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
РЭ 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
РЭ 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
РЭ 3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
РЭ 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
РЭ 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
РЭ 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
РЭ 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
РЭ 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
РЭ 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
РЭ 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
РЭ 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
РЭ 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
РЭ 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
РЭ 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
РЭ 11020 110 160 137 20 1 120 140 34 54 1.56
РЭ 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
РЭ 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
РЭ 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
РЭ 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Рекомендуемые продукты

Проектирование будущего движения
О UKL
Основанная в 2020 году, UKL Bearing Manufacturing Co., Ltd. (Wuxi) — это Китай RE3010 Роботизированный скрещенный роликоподшипник поставщики и OEM/ODM RE3010 Роботизированный скрещенный роликоподшипник компания, интегрированное промышленно-торговое предприятие, специализирующееся на точном производстве, объединяющее НИОКР, производство и продажи.
Компания специализируется на высокопроизводительных подшипниковых решениях, предоставляя техническую поддержку для мировых отраслей с исключительно высокими требованиями к точности и надежности.

Имея более 200 квалифицированных специалистов и полностью модернизированную производственную базу, мощности UKL охватывают весь производственный процесс — ковку, отжиг, токарную обработку, термообработку, шлифовку и автоматическую сборку.
Используя более чем 15-летний опыт экспорта OEM/ODM, UKL быстро реагирует на потребности клиентов, предлагая гибкие и индивидуальные услуги для клиентов по всей Европе, Азии, Африке и Ближнему Востоку.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Подшипники для роботов Знание отрасли

В быстро развивающейся области промышленной автоматизации, подшипники робота являются важнейшими компонентами, определяющими плавность, точность и долговечность роботизированной системы. Являясь ведущим профессиональным производителем подшипников в Китае, UKL Bearing Manufacturing Co., Ltd. специализируется на проектировании высокоточных подшипники руки робота которые отвечают строгим требованиям автоматизированных производственных линий, работающих круглосуточно и без выходных.

Роль прецизионных подшипников в робототехнике

Роботизированным рукам требуются суставы, способные выдерживать значительный вес при выполнении повторяющихся высокоскоростных движений с точностью до миллиметра. Традиционные подшипники часто не справляются с этими задачами. Наши специализированные подшипники для роботов предназначены для обеспечения:

  • Нулевой люфт: Обеспечение того, чтобы рука робота каждый раз попадала в точную координату.
  • Высокая грузоподъемность: Устранение сложных разнонаправленных напряжений в шарнирных соединениях.
  • Низкий крутящий момент: Снижение энергопотребления и тепловыделения в серводвигателях.

Ключевые типы подшипников манипуляторов роботов

Мы предоставляем широкий спектр решений, адаптированных для различных частей робота, от основания до запястья.

Тип подшипника Основное приложение Ключевое преимущество
Поперечные роликовые подшипники Талия и плечевые суставы Высокая жесткость; воспринимает осевые и радиальные нагрузки в одном устройстве.
Подшипники тонкого сечения Локтевые и запястные суставы Сверхлегкий и компактный дизайн для компактных конструкций.
Подшипники гармонического редуктора Прецизионные редукторы скорости Высокая точность вращения и исключительная плотность крутящего момента.
Гибкие подшипники Компоненты гармонического привода Разработан для повторяющихся упругих деформаций и длительного срока службы.

Почему UKL является предпочтительным партнером производителей роботов

Основана в 2020 году и поддерживается более чем 15 лет опыта экспорта OEM/ODM , UKL понимает, что в робототехнике погрешность недопустима.

Полный производственный контроль

Наш завод в Уси — это не просто сборочный завод. Мы управляем весь производственный процесс :

  1. Ковка и отжиг: Обеспечение идеальной молекулярной структуры сырья.
  2. Термическая обработка: Критически важен для достижения твердости поверхности, необходимой для миллионов циклов.
  3. Прецизионное шлифование: Достижение допусков P4 и P2 для сверхплавного движения.
  4. Автоматизированная сборка: Проводится в чистых помещениях для предотвращения загрязнения.

Глобальный опыт и быстрый ответ

Обслуживая рынки Европы, Азии и Ближнего Востока, мы оптимизировали нашу цепочку поставок, чтобы быстро реагировать на быстро развивающуюся индустрию робототехники. Независимо от того, являетесь ли вы стартапом, создающим коллаборативного робота (кобота), или крупным производителем тяжелых промышленных роботов, наши 200 квалифицированных специалистов предоставят техническую поддержку, необходимую для оптимизации вашей механической конструкции.

Часто задаваемые вопросы (FAQ)

1. Чем «подшипники манипуляторов робота» отличаются от стандартных промышленных подшипников?
Подшипники манипуляторов робота, особенно те, которые используются в суставах, должны быть тоньше и легче, не жертвуя при этом жесткостью. Они часто изготавливаются с более высокими классами точности (P4/P2) и имеют специальную внутреннюю геометрию, позволяющую выдерживать «моментные нагрузки» (силы наклона), которые стандартные подшипники не могут выдержать.

2. Как УКЛ обеспечивает долговечность подшипников в высокоскоростных соединениях роботов?
Мы используем высококачественную подшипниковую сталь, подвергнутую вакуумной дегазации, и запатентованные технологии термической обработки. Это увеличивает усталостный срок службы дорожек качения, позволяя нашим подшипникам выдерживать постоянное быстрое ускорение и замедление, типичное для робототехнических устройств.

3. Предлагаете ли вы тонкосекционные подшипники для компактных роботизированных запястий?
Да. Наша серия тонких сечений специально разработана для приложений с ограниченным пространством. Они позволяют использовать полые валы, позволяя силовым кабелям и пневматическим линиям проходить через центр соединения робота, сохраняя при этом высокую точность вращения.

4. Может ли UKL адаптировать подшипники под конкретные требования к крутящему моменту или трению?
Абсолютно. Благодаря нашему обширному опыту OEM/ODM, мы можем регулировать внутренние зазоры, уровни предварительного натяга и типы смазки в соответствии с вашими конкретными требованиями к пусковому крутящему моменту или низкому трению.

5. Как вы поддерживаете клиентов по всему миру посредством технической интеграции?
Мы предоставляем полную техническую документацию, включая модели CAD и расчеты нагрузок. Наша команда в Уси тесно сотрудничает с вашими инженерами, чтобы гарантировать, что выбранный подшипник соответствует полезной нагрузке и рабочему циклу вашего робота.
