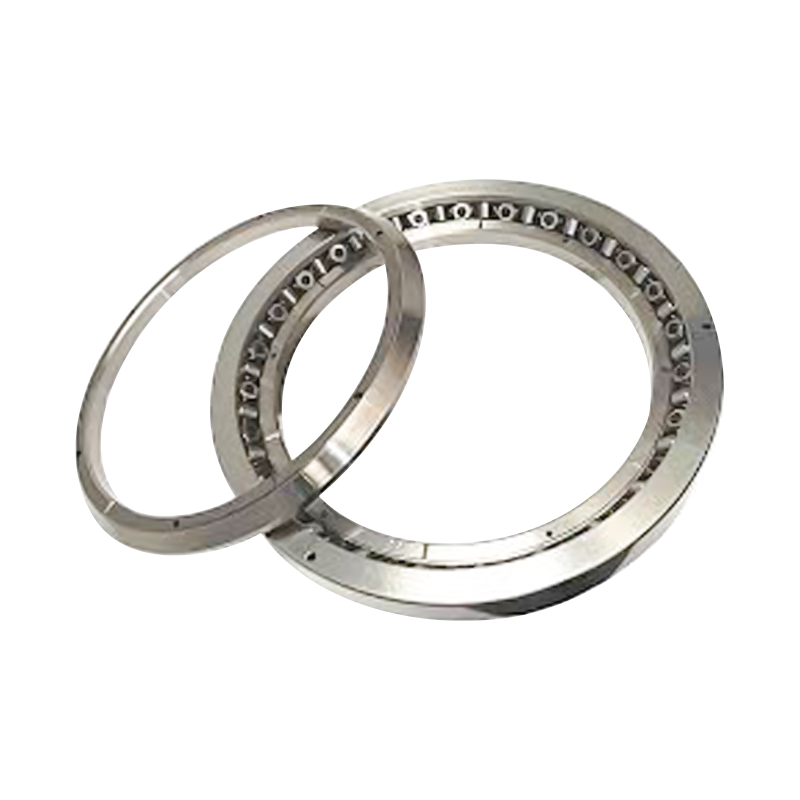

Тип JXR (перекрестный конический роликовый подшипник)

Подшипник данной модификации оснащен двумя наборами дорожек качения и роликовых тел, расположенными под прямым углом с попеременным крест-накрестным размещением роликов. Высота поперечного сечения подшипника соответствует параметру однорядной несущей конструкции, что обеспечивает экономию монтажного пространства и материала корпусного изделия. Увеличенный конусный угол и коническая геометрическая конфигурация позволяют всей подшипниковой системе эффективно компенсировать пролет, превышающий ширину самого подшипника в несколько раз. Перекрестно расположенные конические ролики обеспечивают возможность восприятия высоких опрокидывающих моментов.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Тип RA (сегментированное внешнее кольцо, внутреннее кольцо для вращения) СЛЕДУЮЩАЯ: РБ2508
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Конструктивные особенности
Тип JXR отличается компактной конструкцией, высокой жесткостью и точностью. Он способен одновременно воспринимать радиальную, осевую нагрузку и опрокидывающий момент.
Кроме того, подшипник обладает высокой предельной скоростью вращения и обеспечивает экономию монтажного пространства и материалов. Эти характеристики делают его идеальным выбором для высокоточных приложений, таких как:
·высокоскоростные вертикальные шлифовальные станки
·поворотные столы станков
·промышленные роботы

Область применения
Подходит для использования в станкостроении, включая:
·вертикальные сверлильные станки и шлифовальные столы
·прецизионные круговые делительные столы
·крупные роликовые системы и поворотные платформы
·промышленные роботы и другие высокоточные устройства

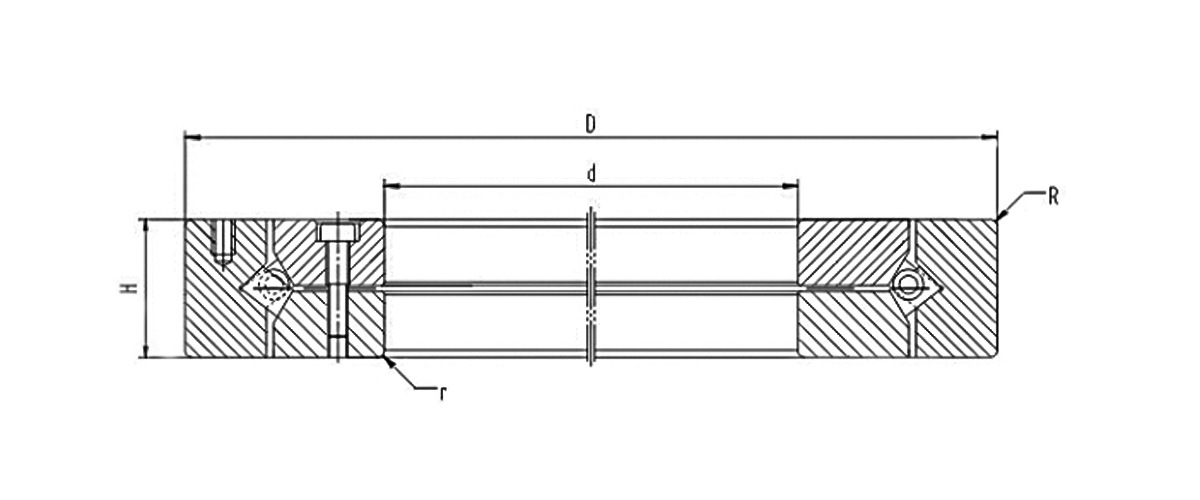

Тип подшипника Внутренний диаметр Внешний диаметр Ширина Фаска Базовая грузоподъемность (радиальная) Номинальная базовая нагрузка (осевая) Ограниченная скорость Вес
d D H    R KN KN r/мин кг
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
