Скрещенные конические роликоподшипники представляют собой значительный прогресс в машиностроении, предлагая беспрецедентную точность и несущую способность для требовательных промышленных применений. Эти сложные компоненты сочетают в себе преимущества как скрещенных роликоподшипников, так и конических конструкций, создавая решение, отвечающее сложным требованиям современного оборудования.
Фундаментальная привлекательность конические роликовые подшипники заключается в их способности одновременно выдерживать комбинированные радиальные и осевые нагрузки, сохраняя при этом исключительную точность вращения. Когда эти принципы объединены с перекрестной конфигурацией, в результате получается система подшипников, способная выдерживать экстремальные нагрузки, сохраняя при этом жесткие допуски, необходимые для прецизионных вращающихся устройств.
От производства полупроводников до сборки компонентов аэрокосмической промышленности все больше полагаются на эти подшипники для обеспечения качества продукции и надежности оборудования. Прецизионные характеристики скрещенных конических роликоподшипников делают их незаменимыми в тех случаях, когда даже микроскопическое смещение может поставить под угрозу эксплуатационную эффективность или качество продукции.

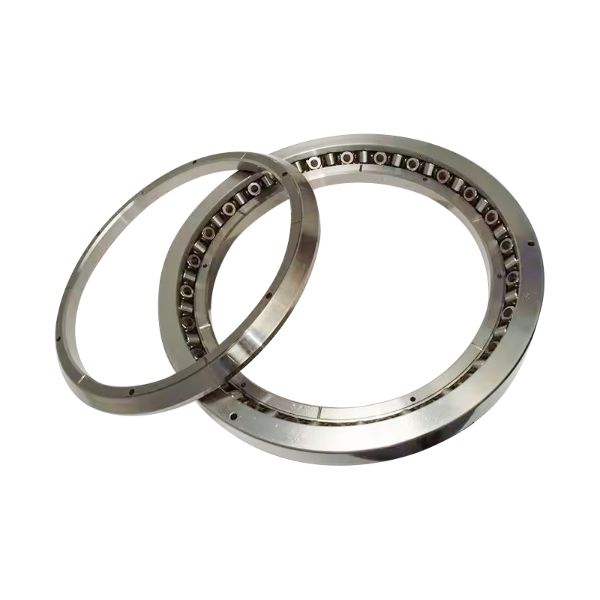

Перекрещенный конический роликоподшипник состоит из четырех основных элементов, работающих согласованно: внешней дорожки качения, внутренней дорожки качения, конических роликов и узла сепаратора. Каждый компонент спроектирован с особой точностью, чтобы обеспечить оптимальное распределение нагрузки и минимальное трение.
Внешняя дорожка качения имеет поверхность с точным углом, который соответствует углу конусности роликов, который обычно составляет от 10 до 25 градусов в зависимости от требований применения. Такая геометрия позволяет подшипнику воспринимать нагрузки, приближающиеся к оси вращения, что отличает его от традиционных конструкций цилиндрических роликов.
Геометрия внутренней дорожки качения отражает конфигурацию внешней дорожки качения, но часто включается в единую конструкцию корпуса. Такая конструкция уменьшает количество отдельных компонентов, требующих выравнивания, тем самым упрощая установку и одновременно повышая надежность системы.
Сами по себе конические ролики представляют собой важнейшую инновацию в конструкции подшипников. В отличие от цилиндрических роликов, которые равномерно распределяют нагрузку по длине, конические ролики концентрируют нагрузку контролируемым образом, что максимизирует эффективность контактных напряжений.
Угол конусности отдельных роликов обычно составляет от 10 до 25 градусов и тщательно выбирается с учетом конкретного профиля нагрузки, ожидаемого во время работы. Меньший угол конуса обеспечивает лучшую выдержку радиальной нагрузки, а более крутые углы повышают способность выдерживать осевую нагрузку.
| Угол конусности | Радиальная нагрузка | Осевая нагрузка | Типичное применение |
|---|---|---|---|
| 10 градусов | Очень высокий | Умеренный | Вертикальная опора шпинделя |
| 15 градусов | Высокий | Высокий | Поддержка сбалансированной нагрузки |
| 20 градусов | Умеренный | Очень высокий | Осевая нагрузка |
В конфигурации со скрещенными коническими роликами несколько колец подшипника расположены так, что оси конических роликов пересекаются в одной общей точке. Такое геометрическое расположение обеспечивает несколько важных преимуществ по сравнению с традиционными многоярусными конструкциями подшипников.
XRT060-NT подшипник представляет собой широко распространенный стандарт в категории скрещенных конических подшипников, предлагающий сбалансированное сочетание размерной эффективности и грузоподъемности. Понимание его размерных параметров необходимо для правильного выбора и интеграции в прецизионные системы.
dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
XRT060-NT подшипник is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Выбор класса точности напрямую влияет на точность вращения и допустимые допуски на биение. Марка P4 обычно поддерживает радиальное биение в пределах 0,005 мм, тогда как марка P2 снижает этот допуск примерно до 0,002 мм.
В станках с числовым программным управлением скрещенный конический роликоподшипник Системы позволяют выполнять этапы точного позиционирования для достижения повторяемости позиционирования, необходимой для высококачественного производства. Столы с ЧПУ подвергают подшипники сложным разнонаправленным нагрузкам, включая вертикальное распределение веса, горизонтальные силы резания и вращательные моменты из-за дисбаланса шпинделя.
crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Применение промышленных роботов представляет собой один из наиболее сложных случаев использования подшипников в современном производстве. Поворотные подшипники робота должны выдерживать общий вес узлов рабочих органов, устройств смены инструмента и заготовок, сохраняя при этом точную точность углового позиционирования на протяжении миллионов рабочих циклов.
Типичное приложение для поворота промышленного робота может подвергать подшипник радиальным нагрузкам, превышающим 50 000 Ньютонов, в сочетании с осевыми нагрузками, достигающими 30 000 Ньютонов, приложенными одновременно во время многоосного движения. Перекрещенные конические конструкции справляются со сложными схемами нагрузки более эффективно, чем традиционные альтернативы, что приводит к увеличению срока службы подшипников и улучшению повторяемости положения.
В системах медицинской визуализации, таких как компьютерные томографы и оборудование для магнитно-резонансной томографии, в механизмах вращения гентри используются прецизионные подшипники. Эти применения требуют исключительной плавности вращения, минимального отклонения биения и надежной работы в течение увеличенных интервалов эксплуатации без технического обслуживания.
stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
В оборудовании для обработки пластин, литографических машинах и прецизионных метрологических приборах используются скрещенные конические роликоподшипники, обеспечивающие исключительную моментную нагрузку и точность вращения. Эти устройства часто работают в камерах с контролируемой средой, где температурная стабильность имеет решающее значение, а традиционные методы смазки оказываются неадекватными.
precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Аспект производительности | Перекрещенный конический | Перекрещенный цилиндрический |
|---|---|---|
| Осевая нагрузка | Отлично | Ограниченный |
| Обработка моментальной нагрузки | Улучшенный | Хорошо |
| Радиальная нагрузка | Высокий | Очень высокий |
| Диапазон рабочих температур | от -40 до 120°С | от -40 до 100С |
| Сложность регулировки преднатяга | Умеренный | Простой |
| Стоимость за единицу | Умеренный | Нижний |
Цилиндрические конструкции роликов концентрируют нагрузку по всей длине ролика, создавая линейный контакт, который равномерно распределяет силы. Такая геометрия обеспечивает максимальную радиальную жесткость на единицу размера, что делает цилиндрические конфигурации идеальными для применений, в которых преобладают чисто радиальные нагрузки.
Конфигурации конических роликов создают точечный рисунок контакта, который концентрирует нагрузку на концах роликов, а затем распределяет эту нагрузку через коническую геометрию по направлению к центру подшипника. Такая конструкция жертвует некоторой способностью выдерживать радиальную нагрузку ради достижения превосходных характеристик по выдерживанию осевых и моментных нагрузок.
Инженерам следует выбирать конфигурации с перекрестными конусами, когда в приложениях задействованы значительные осевые компоненты, консольные нагрузки или сложные схемы разнонаправленной нагрузки. Перекрещенные цилиндрические конструкции оказываются более экономичными, когда преобладает радиальная нагрузка, а осевые компоненты остаются минимальными.
Предварительная нагрузка представляет собой тщательно контролируемую сжимающую силу, приложенную к компонентам подшипника перед эксплуатационной нагрузкой. Этот метод устраняет внутренний зазор и обеспечивает предсказуемое распределение нагрузки, что повышает жесткость, снижает шум и улучшает плавность вращения.
В системах скрещенных конических роликоподшипников регулировка предварительного натяга напрямую влияет на несколько критических параметров производительности, включая радиальную жесткость, осевое биение, термическую стабильность и уровень шума. Достижение оптимального предварительного натяга требует баланса между конкурирующими целями: достаточный предварительный натяг для обеспечения точности и жесткости, но не настолько большой, чтобы срок службы подшипника подвергался риску из-за чрезмерного внутреннего напряжения.
XRT060-NT подшипник specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Чрезмерная предварительная нагрузка ускоряет износ подшипников из-за усталости материала под напряжением. Опыт отрасли показывает, что значения предварительной нагрузки, превышающие 50 процентов номинальной динамической нагрузки, следует применять только в тех случаях, когда снижение шума или повышение жесткости оправдывают сокращение срока службы подшипников.
bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Анализ нагрузки должен учитывать пиковые нагрузки, средние нагрузки и циклические нагрузки. Станок может испытывать непрерывную радиальную нагрузку в 20 000 Ньютонов с периодическими пиковыми нагрузками, достигающими 45 000 Ньютонов во время последовательностей быстрого замедления.
Выбор класса точности зависит от требований к точности вращения, установленных применением. Шлифовальные шпиндели, оборудование для медицинской визуализации и инструменты для производства полупроводников требуют производительности класса P2, в то время как стандартное промышленное оборудование часто адекватно работает с классификацией P4.
Более высокие классы точности требуют дополнительных затрат, но обеспечивают превосходную точность, которая может оказаться необходимой для поддержания качества продукции или производительности оборудования в чувствительных приложениях.
Выбор стратегии предварительной нагрузки требует баланса между снижением шума, повышением жесткости и сроком службы подшипников. В приложениях, в которых приоритетом является плавность работы и точность позиционирования, обычно используются стратегии предварительного натяга пружины, которые поддерживают постоянное усилие на протяжении всего срока службы подшипника.
Стандартные материалы подшипников адекватно работают при типичных промышленных температурах от минус 40 до 100 градусов Цельсия. Приложения, требующие расширенного температурного диапазона или агрессивной среды, могут потребовать выбора специальных материалов, включая компоненты из керамики или нержавеющей стали.
Окончательный выбор подшипника требует анализа затрат и выгод, сравнивая затраты на подшипники с ожидаемыми интервалами обслуживания, требованиями к техническому обслуживанию и величиной снижения риска. Подшипник, составляющий 5 процентов от общей стоимости оборудования, может оправдать более высокие спецификации, если он исключает простои, влияющие на дорогостоящие производственные операции.
Успешная установка подшипника начинается с тщательной подготовки поверхности. Монтажные поверхности необходимо очистить от всех загрязнений, а компоненты подшипников необходимо проверить на наличие повреждений или дефектов при транспортировке перед установкой.
После установки подшипников необходимо осторожно применить предварительную нагрузку, используя калиброванное оборудование. Перед вводом в эксплуатацию системы предварительного натяга пружин должны быть проверены на обеспечение заданных усилий посредством испытаний по измерению нагрузки.
Регулировка предварительного натяга с помощью прокладок требует тщательного расчета толщины пакета прокладок для достижения целевых значений предварительного натяга. Для каждого размера и конфигурации подшипника существуют уникальные требования к зазору, которые необходимо рассчитывать индивидуально.
Новые подшипниковые узлы выигрывают от постепенного периода приработки, когда нагрузки постепенно увеличиваются, прежде чем достигнут полный рабочий уровень. Такой подход позволяет компонентам подшипника занять оптимальное положение и равномерно распределяет первоначальный износ по телам качения.
Период полировки обычно длится от 8 до 24 часов в зависимости от серьезности применения. Во время полировки операторы должны контролировать температуру подшипников, шум и вибрацию, чтобы выявить потенциальные проблемы при установке до начала работы с полной нагрузкой.
Регулярный мониторинг состояния продлевает срок службы подшипников и предотвращает катастрофические отказы. Анализ вибрации, температурные тенденции и акустический мониторинг обеспечивают раннее предупреждение о деградации подшипников.
В скрещенных конических подшипниках используются несколько наборов конических роликов, расположенных под перекрестными углами, чтобы создать единый подшипниковый узел, способный воспринимать значительные нагрузки в любом радиальном или осевом направлении. Традиционные радиально-упорные подшипники обычно используют шариковые элементы качения и могут воспринимать нагрузки только в ограниченных угловых диапазонах. Перекрещенные конические конструкции распределяют нагрузки более равномерно и обеспечивают превосходную моментную нагрузку при более компактных форм-факторах.
Недостаточный предварительный натяг допускает внутренний зазор подшипника, который позволяет телам качения смещать положение во время изменения нагрузки, создавая отчетливые щелчки или характер генерации шума. Оптимальная предварительная нагрузка устраняет этот зазор, сохраняя при этом контролируемый контакт тел качения, что обеспечивает плавную и бесшумную работу. Однако чрезмерная предварительная нагрузка генерирует тепло, вызванное трением, и ускоряет износ подшипников, что в конечном итоге приводит к увеличению шума по мере развития усталости материала.
Срок службы подшипников существенно зависит от рабочих нагрузок, величины предварительного натяга, рабочей температуры и качества смазки. В условиях умеренных нагрузок и соответствующем обслуживании скрещенные конические подшипники обычно прослужат от 50 000 до 200 000 часов работы. Приложения с высокой нагрузкой могут сократить этот интервал до 10 000–50 000 часов, а тщательно управляемые приложения с небольшой нагрузкой могут продлить срок службы более 300 000 часов.
Приложения с вертикальной ориентацией требуют модифицированных стратегий предварительной нагрузки, поскольку сила тяжести постоянно оказывает нагрузку на компоненты подшипников. Предварительная нагрузка по весу становится непрактичной, и конструкторы обычно используют системы предварительной нагрузки пружин, которые поддерживают постоянную силу независимо от гравитационного воздействия. Тепловое расширение также должно тщательно учитываться при вертикальном применении, чтобы предотвратить перегрузку подшипников при изменении температуры.
Недостаточная предварительная нагрузка приводит к чрезмерному внутреннему зазору, что приводит к образованию шума, увеличению биения и снижению жесткости. Чрезмерная предварительная нагрузка ускоряет усталость тел качения и может привести к растрескиванию дорожек качения всего за несколько часов работы. Процедуры установки всегда должны точно соответствовать спецификациям производителя, а проверочные измерения должны подтверждать величину предварительной нагрузки перед эксплуатацией оборудования.
Стандартные скрещенные конические подшипники надежно работают при температуре от минус 40 до 120 градусов Цельсия в зависимости от свойств смазочного материала. Для работы при высоких температурах требуются специальные материалы и смазочные материалы. В высокотемпературных подшипниках могут использоваться керамические тела качения в сочетании с синтетическими смазками, рассчитанные на работу при температуре от 150 до 200 градусов. Для применения при низких температурах требуются специальные смазки, сохраняющие текучесть в экстремально холодных условиях.
Мониторинг состояния подшипников использует несколько взаимодополняющих методов, включая анализ вибрации для обнаружения дефектов поверхности тел качения, мониторинг температуры для выявления увеличения трения, измерение акустической эмиссии для обнаружения зарождающегося растрескивания и анализ масла в смазочных системах для выявления образования частиц износа. Установление базовых показателей во время нормальной работы позволяет обнаружить едва заметные закономерности деградации до того, как отказ подшипника станет неизбежным.
Загрязняющие частицы, попадающие в подшипниковые узлы, действуют как абразивные агенты, которые ускоряют износ поверхности дорожек качения и значительно сокращают срок службы подшипников. Лабораторные испытания показывают, что загрязнение частицами может сократить срок службы подшипников на 50 и более процентов. Правильная герметизация, чистота места установки и регулярное техническое обслуживание для предотвращения попадания пыли, влаги и других загрязнений имеют важное значение для сохранения рабочих характеристик подшипника.
Выбор метода смазки зависит от рабочих скоростей, температур и ограничений окружающей среды. Консистентная смазка обеспечивает простоту и требует минимального обслуживания, подходит для применений с умеренной скоростью. Масляная смазка обеспечивает превосходный отвод тепла при высокоскоростных операциях и облегчает контроль загрязнения посредством систем фильтрации. В некоторых приложениях используется масляно-воздушная смазка, сочетающая эффективность подачи масла с минимальным расходом жидкости.
Если компоненты подшипника подвергаются растрескиванию, растрескиванию или значительному износу, ремонт оказывается непрактичным и неэкономичным. Подшипники качения спроектированы как герметичные системы, и замена внутренних компонентов будет непомерно дорогой. Стандартная отраслевая практика предполагает полную замену подшипников при обнаружении неисправности. Профилактическое техническое обслуживание и мониторинг состояния представляют собой наиболее экономичные подходы к обеспечению надежности подшипников и предотвращению непредвиденных простоев оборудования.
