Прецизионный гармонический редуктор

Редуктор гармоник в основном состоит из трех основных компонентов: генератора гармоник, изгиба и жесткого колеса. Он также включает в себя жесткий подшипник (обычно перекрестный роликоподшипник) и гибкий подшипник (тонкостенный шарикоподшипник с глубокими канавками).

Внутреннее отверстие гибкого подшипника сопрягается с наружным кольцом эллиптического кулачка. Наружное кольцо подвергается упругой деформации посредством качения шариков и сопрягается с внутренним диаметром отверстия изгиба. Наружная окружность отверстия изгиба обработана зубьями, входящими в зацепление с зубьями жесткого колеса. Поскольку жесткое колесо имеет больше зубьев, чем изгиб, они входят в зацепление по длинной оси и выходят из зацепления по короткой оси. Нижняя часть изгиба закреплена на выходном конце, а жесткий подшипник установлен на выходном конце редуктора для внешнего соединения.

Редукторы гармоник широко используются в таких отраслях, как робототехника, станкостроение и аэрокосмическая промышленность. Они требуют чрезвычайно высокой точности, жесткости и несущей способности, что предъявляет строгие стандарты к точности обработки и сборки всех компонентов, особенно к характеристикам подшипников.

Для жестких подшипников ключевыми показателями являются жесткость, надежность и точность вращения. Предварительная нагрузка обычно применяется перед отправкой для обеспечения жесткости. Для гибких подшипников максимальная радиальная деформация является основным параметром производительности.

Свяжитесь с нами
ПРЕДВАРИТЕЛЬНОV：Высокопроизводительный поперечный роликовый подшипник RW СЛЕДУЮЩИЙ：Подшипник редуктора высокой жесткости CSF G
  • Технические характеристики
  • Свяжитесь с нами

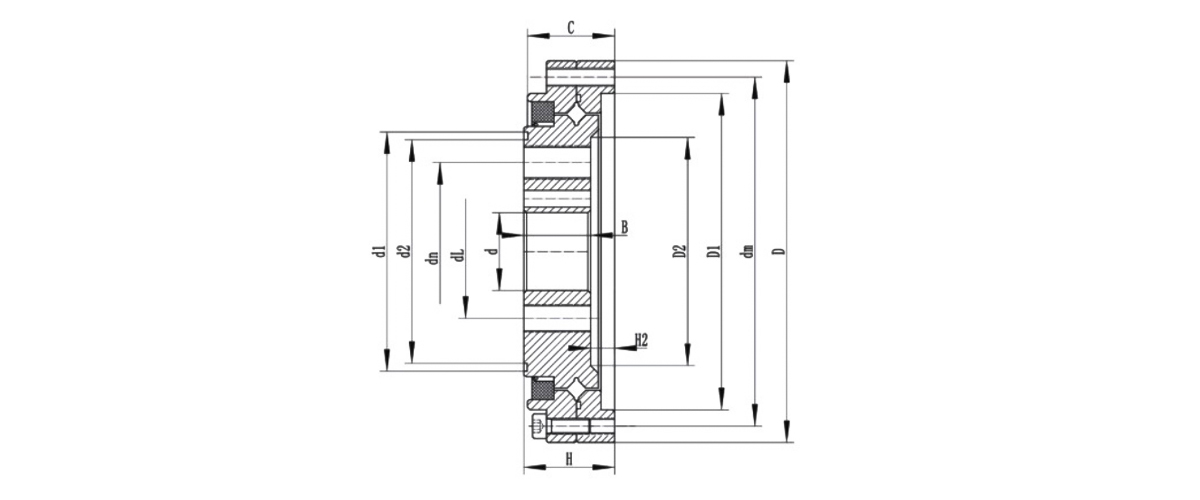

Тип подшипника Общий размер (мм) Размер монтажного отверстия (PСД&SPEC) Вес
D д C Х Б дm дn дl кг
CSF(G)-14 55 11 16 16.5 13.5 49 8-φ3.5 23 6-М4 17 6-М4 0.15
CSF(G)-17 62 10 16 16.5 13.5 56 10-φ3.5 27 6-М5 19 6-М5 0.24
CSF(G)-20 70 14 16 16.5 13.5 64 12-φ3.5 32 8-М6 24 8-М5 0.3
CSF(G)-25 85 20 18 18.5 16.5 79 16-φ3.5 42 8-М8 30 8-М6 0.45
CSF(G)-32 112 26 21.5 22.5 19 104 16-φ4.5 55 8-М10 40 8-М8 0.9
CSF(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-М10 50 8-М10 1.3
CSF(G)-50 157 32/40 30 31 28 147 16-φ5.5 84 8-М14 60 8-М14 2.8
CSF(G)-65 210 44/52 37 39 35 198 20-φ6.5 110 8-М16 80 8-М16 7.9
