331138 AG Четырехрядный конический роликоподшипник

Четырехрядные конические роликоподшипники: применение в тяжелых условиях
Четырехрядные конические роликоподшипники — это специализированная конструкция, разработанная для восприятия чрезвычайно высоких радиальных и частичных осевых нагрузок.
Они нашли основное применение в тяжелом машиностроении, в частности, в прокатных станах (например, четырехвалковых станах горячей и холодной прокатки, а также в блюминговых станах).
Конструкция включает четыре ряда конических роликов, расположенных на соответствующих дорожках, что обеспечивает максимальную грузоподъемность и существенно увеличивает срок службы.
Особое преимущество заключается в возможности предварительной регулировки зазора с помощью сменных проставок, что позволяет адаптировать подшипник под конкретные эксплуатационные требования.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: 30202 Однорядный конический роликоподшипник СЛЕДУЮЩАЯ: XRT060-NT Подшипник
  • Описание
  • Технические характеристики
  • Свяжитесь с нами

Структурная композиция
·Открытый тип: Состоит из трех наружных колец (чашек), двух внутренних колец (конусов), четырех рядов роликов, двух наружных и одной внутренней регулировочных прокладок.
·Герметичный тип: В базовую конструкцию открытого типа добавлены два уплотнительных кольца для защиты от загрязнений и сохранения смазки.
Ключевые особенности
·Высокая грузоподъемность: Четырехрядная конструкция обеспечивает значительно более высокую несущую способность при радиальных нагрузках по сравнению с двухрядными аналогами.
·Увеличенный срок службы: Оптимизированная обработка контактных поверхностей роликов и дорожек качения способствует формированию стабильной гидростатической/гидродинамической смазочной пленки, что повышает износостойкость.
·Простая установка: Конструкция обычно предусматривает свободную посадку, что упрощает монтаж и демонтаж.
·Регулируемый зазор: Внутренний зазор подшипника может быть предварительно отрегулирован или точно установлен с помощью регулировочных прокладок, что обеспечивает высокую точность вращения и продлевает срок службы.
·Высокая надежность: Оптимизированная конструкция уплотнений эффективно предотвращает попадание внешних загрязнений, снижая трение и выделение тепла.

Основные приложения
·Прокатные станы: Рабочие валки на четырехвалковых станах горячей прокатки, станах холодной прокатки и т. д.
· Блюминговые фабрики: Используется в сталелитейной промышленности для операций блюминга и слябинга.
· Тяжелая техника: Например, горнодобывающее оборудование.

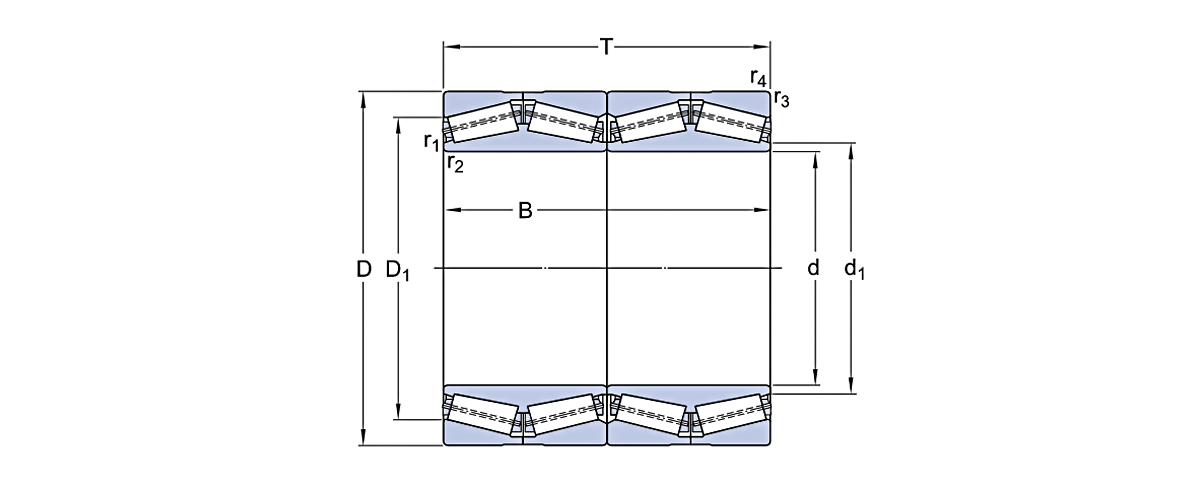

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
Динамический Статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] T [мм] C [kN] C0 [kN] [r/мин] [r/мин] [kg]
139.7 200.025 157.162 160.34 160.34 331138 AG Подшипник
177.8 247.65 192.088 192.088 192.088 331480 G Подшипник
177.8 247.65 192.088 192.088 192.088 BT4-0010 G/HA1C400VA903 Подшипник
198.438 284.162 225.425 225.425 225.425 BT4-0027 AG/HA1 Подшипник
206.375 282.575 190.5 190.5 190.5 BT4-0013 G/HA1C400VA903 Подшипник
206.375 282.575 190.5 190.5 190.5 BT4-0021 G/HA1 Подшипник
220 295 315 315 315 BT4-0035 E8/C355 Подшипник
220.662 314.325 239.712 239.712 239.712 BT4-0040 E8/C355 Подшипник
240 338 248 248 248 BT4-0020/HA1 Подшипник
241.478 349.148 228.6 228.6 228.6 330782 AG Подшипник
244.475 327.025 193.675 193.675 193.675 330862 B Подшипник
254 358.775 268.875 268.875 268.875 BT4-0039 E8/C355 Подшипник
266.7 355.6 230.188 228.6 228.6 BT4-0014 G/HA1C400VA903 Подшипник
266.7 355.6 230.188 228.6 228.6 BT4B 328209 G/HA1C455 Подшипник
269.875 381 282.575 282.575 282.575 BT4B 331168 B Подшипник
276.225 393.7 269.875 269.875 269.875 BT4-0012 G/HA1C500VA901 Подшипник
279.4 393.7 269.875 269.875 269.875 BT4-0011 G/HA1C500VA901 Подшипник
279.578 380.898 244.475 244.475 244.475 330540 AG Подшипник
280 406.4 298.45 298.45 298.45 BT4-0026 A/PEX Подшипник
285.75 380.898 244.475 244.475 244.475 330337 AG Подшипник
285.75 380.898 244.475 244.475 244.475 BT4-0015 G/HA1C400VA903 Подшипник
288.925 406.4 298.45 292.45 292.45 BT4B 331452 G/HA1 Подшипник
292.1 422.275 269.875 269.875 269.875 BT4B 331968 BG/HA1 Подшипник
304.648 438.048 280.99 279.4 279.4 331492 Подшипник
304.8 501.65 336.55 336.55 336.55 BT4B 328909 G/HA1VA901 Подшипник
304.902 412.648 266.7 266.7 266.7 330758 BG Подшипник
304.902 412.648 266.7 266.7 266.7 BT4-0004 G/HA1 Подшипник
310 430 310 310 310 BT4-8093 G/HA1VA901 Подшипник
317.5 422.275 269.875 269.875 269.875 330870 BG Подшипник
317.5 447.675 327.025 327.025 327.025 BT4B 331161 AG/HA4 Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
Динамический Статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] T [мм] C [kN] C0 [kN] [r/мин] [r/мин] [kg]
317.5 447.675 327.025 327.025 327.025 BT4B 331161 BG/HA1 Подшипник
317.5 422.275 269.875 269.875 269.875 BT4B 334023 E1/C675 Подшипник
330.2 444.5 301.625 301.625 301.625 BT4B 332647 G/HA1 Подшипник
330.302 438.023 247.65 254 254 BT4-8113 E2/C500 Подшипник
333.375 469.9 342.9 342.9 342.9 331381 Подшипник
343.052 457.098 254 254 254 BT4-8160 E8/C475 Подшипник
343.052 457.098 254 254 254 BT4-8160 E81/C400 Подшипник
343.052 457.098 254 254 254 BT4-8160 E81/C475 Подшипник
343.052 457.098 254 254 254 BT4B 328817 E1/C475 Подшипник
343.052 457.098 254 254 254 BT4B 328817 EX1/C475 Подшипник
346.075 488.95 358.775 358.775 358.775 BT4B 331228 G/HA1C200 Подшипник
347.662 469.9 292.1 292.1 292.1 331092 A Подшипник
347.662 469.9 292.1 292.1 292.1 BT4-8070 G/HA1VA901 Подшипник
355.6 488.95 317.5 317.5 317.5 331271 Подшипник
355.6 482.6 265.113 269.875 269.875 BT4-8162 E8/C480 Подшипник
355.6 482.6 265.113 269.875 269.875 BT4-8162 E81/C480 Подшипник
355.6 482.6 265.113 269.875 269.875 BT4B 328870 EX1/C300 Подшипник
355.6 488.95 317.5 317.5 317.5 BT4B 328912 E1/C300 Подшипник
355.6 488.95 317.5 317.5 317.5 BT4B 328912 E3/C675 Подшипник
360 510 380 380 380 332059 Подшипник
368.3 523.875 382.588 382.588 382.588 331159 A Подшипник
380 560 390 360 360 BT4-8033 G/HA1 Подшипник
380 540 300 300 300 BT4-8086 G/HA1 Подшипник
384.175 546.1 400.05 400.05 400.05 331149 E/C675 Подшипник
384.175 546.1 400.05 400.05 400.05 BT4-8025 G/HA1C300VA903 Подшипник
384.175 546.1 400.05 400.05 400.05 BT4B 334128/HA1 Подшипник
385.762 514.35 317.5 317.5 317.5 BT4B 334042 E1/C575 Подшипник
395 545 268 288.9 288.9 BT4B 332824 E/C475 Подшипник
395 545 268 288.9 288.9 BT4B 332824/HA1 Подшипник
400 600 308 308 308 BT4-8147 G/HA1 Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
Динамический Статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] T [мм] C [kN] C0 [kN] [r/мин] [r/мин] [kg]
406.4 562 381 381 381 BT4-8126 E1/C575 Подшипник
406.4 546.1 288.925 288.925 288.925 BT4-8161 E8/C500 Подшипник
406.4 546.1 288.925 288.925 288.925 BT4-8161 E81/C500 Подшипник
406.4 546.1 288.925 288.925 288.925 BT4B 328838 BG/HA1VA902 Подшипник
406.4 565.15 381 381 381 BT4B 331347 AG/HA1 Подшипник
406.4 546.1 330 330 330 BT4B 334093 BG/HA1VA902 Подшипник
409.575 546.1 334.962 334.962 334.962 BT4B 329004 G/HA1VA901 Подшипник
409.575 546.151 334.962 334.962 334.962 BT4B 331333 E/C350 Подшипник
409.575 546.1 334.962 334.962 334.962 BT4B 331333 E/C575 Подшипник
431.8 571.5 400 400 400 BT4-8067 G/HA1VA902 Подшипник
431.8 571.5 336.55 336.55 336.55 BT4B 331226 AG/HA1 Подшипник
431.8 571.5 336.55 336.55 336.55 BT4B 331226 BG/HA1 Подшипник
431.8 571.5 336.55 336.55 336.55 BT4B 331226/HA1 Подшипник
431.8 635 440 355.6 355.6 BT4B 334019 G/HA1 Подшипник
440 650 353.5 353.5 353.5 332313 Подшипник
440 580 360 360 360 BT4-8124 E/C550 Подшипник
440 650 353.5 353.5 353.5 BT4B 328944 G/HA1VA901 Подшипник
440 590 480 480 480 BT4B 334055 ABG/HA1VA902 Подшипник
447.675 635 463.55 463.55 463.55 330608 C Подшипник
450 595 404 404 404 BT4-8044 G/HA1VA902 Подшипник
450 595 368 368 368 BT4-8173 E8/C725 Подшипник
450 595 368 368 368 BT4-8173 E81/C725 Подшипник
450 595 404 404 404 BT4B 328365 EX/C725 Подшипник
450 595 368 368 368 BT4B 332773 E/C725 Подшипник
457.2 596.9 276.225 279.4 279.4 331169 BG Подшипник
457.2 596.9 276.225 279.4 279.4 331169 E/C500 Подшипник
457.2 606 381 381 381 BT4-8125 E1/C725 Подшипник
457.2 596.9 276.225 279.4 279.4 BT4B 328827 ABG/HA1VA902 Подшипник
460 610 360 360 360 BT4-8111 E2/C725 Подшипник
460 610 360 360 360 BT4B 331977 E/C725 Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
Динамический Статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] T [мм] C [kN] C0 [kN] [r/мин] [r/мин] [kg]
460 625 421 421 421 BT4B 332502/HA1 Подшипник
475 600 368 368 368 BT4B 328913 BG/HA1C555 Подшипник
479.425 679.45 495.3 495.3 495.3 330886 B Подшипник
482.6 615.95 330.2 330.2 330.2 332096 E/C725 Подшипник
482.6 615.95 330.2 330.2 330.2 BT4-8163 E8/C725 Подшипник
482.6 615.95 330.2 330.2 330.2 BT4-8163 E81/C725 Подшипник
482.6 615.95 330.2 330.2 330.2 BT4-8163 E8A/C725 Подшипник
482.6 615.95 330.2 330.2 330.2 BT4B 328842 E1/C325 Подшипник
482.6 647.7 417.512 417.512 417.512 BT4B 331259 BG/HA1C325 Подшипник
489.026 634.873 320.675 320.675 320.675 331090 E/C700 Подшипник
490 625 385 385 385 BT4-8135 E/C750 Подшипник
500 670 400.05 387.35 387.35 BT4-8056 G/HA1 Подшипник
501.65 711.2 520.7 520.7 520.7 331081 A Подшипник
510 655 377 379 379 BT4-8167 E8/C775 Подшипник
510 655 377 379 379 BT4-8167 E81/C775 Подшипник
520.7 736.6 400.05 400.05 400.05 BT4B 331243 A/HA1 Подшипник
530 680 440 440 440 BT4-8043 G/HA1 Подшипник
540 690 400 400 400 331978 BG Подшипник
540 690 400 400 400 BT4-8108 E/C625 Подшипник
558.8 736.6 322.265 322.268 322.268 331165 A Подшипник
558.8 736.6 322.265 322.268 322.268 331165 AG Подшипник
558.8 736.6 455.612 457.2 457.2 BT4-8022 G/HA1VA919 Подшипник
558.8 736.6 409.575 409.575 409.575 BT4B 330993 AG/HA1 Подшипник
558.8 736.6 409.575 409.575 409.575 BT4B 334080 G/HA1VA901 Подшипник
560 700 405 405 405 BT4-8153 E/C775 Подшипник
560 920 618 618 618 BT4B 328509/HA4 Подшипник
571.5 812.8 593.725 593.725 593.725 BT4B 332666/HA1 Подшипник
584.2 762 396.875 401.638 401.638 331148 A Подшипник
584.2 730.25 342.9 349.25 349.25 BT4B 331189 E/C600 Подшипник
585.788 771.525 479.425 479.425 479.425 BT4B 328888 BG/HA1VA901 Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
Динамический Статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] T [мм] C [kN] C0 [kN] [r/мин] [r/мин] [kg]
585.788 771.525 479.425 479.425 479.425 BT4B 331093 BG/HA1 Подшипник
595.312 844.55 615.95 615.95 615.95 BT4B 331300 E/C775 Подшипник
603.25 857.25 622.3 622.3 622.3 331625 Подшипник
603.25 857.25 622.3 622.3 622.3 BT4B 331625 E/C800 Подшипник
609.6 787.4 361.95 361.95 361.95 331175 A Подшипник
609.6 787.4 361.95 361.95 361.95 331175 BG/C355 Подшипник
609.6 813.562 479.425 479.425 479.425 331925 Подшипник
609.6 787.4 361.95 361.95 361.95 BT4B 328871 G/HA1VA901 Подшипник
620 800 363.5 363.5 363.5 BT4B 328510/HA1 Подшипник
625 815 480 480 480 BT4-8031 E/C800 Подшипник
625 815 600 600 600 BT4-8137 G/HA1 Подшипник
650 1030 560 560 560 BT4B 332827 AG/HA1 Подшипник
660 1070 648.002 648.002 648.002 BT4B 332833 G/HA4 Подшипник
660.4 812.8 365.125 365.125 365.125 331190 Подшипник
660.4 812.8 365.125 365.125 365.125 BT4B 331190 BG/HA1 Подшипник
676 910 620 620 620 BT4B 332906/HA4 Подшипник
679.45 901.7 552.45 552.45 552.45 BT4B 334015 BG/HA1VA901 Подшипник
679.45 901.7 635 542.45 542.45 BT4B 334016 AG/HA1VA901 Подшипник
680 930 700 700 700 BT4B 328349/HA1 Подшипник
685.8 876.3 352.425 355.6 355.6 BT4B 328955 ABG/HA1VA902 Подшипник
685.8 876 352.425 355.6 355.6 BT4B 331089 CG/HA1 Подшипник
708.025 930.275 565.15 565.15 565.15 BT4-8109 E1/C800 Подшипник
708.025 930.275 565.15 565.15 565.15 BT4B 332098 A/HA4 Подшипник
710 900 410 410 410 331351 Подшипник
710 900 410 410 410 BT4B 331351 BG/HA1 Подшипник
710 900 410 410 410 BT4B 331351 E/C775 Подшипник
711.2 914.4 390 390 390 BT4-8139 G/HA1 Подшипник
717.55 946.15 565.15 565.15 565.15 332244 Подшипник
717.55 946.15 565.15 565.15 565.15 BT4-8069 G/HA1VA901 Подшипник
730.25 1035.05 755.65 755.65 755.65 330803 A Подшипник

Основные размеры Базовая грузоподъемность Рейтинги скорости Масса Модель
Динамический Статический Эталонная скорость Ограничение скорости Номер подшипника.
d [мм] D [мм] B [мм] T [мм] C [kN] C0 [kN] [r/мин] [r/мин] [kg]
750 950 410 410 410 BT4-8048 E/C725 Подшипник
750 1130 690 690 690 BT4B 328376/HA4 Подшипник
785 1010 600 600 600 BT4-8121 E/C600 Подшипник
825.5 1168.4 844.55 844.55 844.55 BT4B 331066 A/HA4 Подшипник
863.6 1219.1 876.3 889 889 BT4B 330742 A/HA4 Подшипник
863.6 1130.3 669.925 669.925 669.925 BT4B 331123 DG/HA1 Подшипник
877.888 1220 844.55 844.55 844.55 BT4B 332981/HA4 Подшипник
938.212 1270 825.5 825.5 825.5 330726 A Подшипник
1001 1360 800 800 800 BT4B 334031 AG/HA4 Подшипник
1001 1360 800 800 800 BT4B 334031/HA4C1800 Подшипник
1070.001 1399.997 889.762 889.762 889.762 BT4B 328100/HA4 Подшипник
1300 1720 840 840 840 BT4-8150 G/HA4 Подшипник
287.5 440 330.3 284 284 BT4B 332997 B/HA1 Подшипник
287.5 440 330.3 284 284 BT4B 332997/HA1 Подшипник
368.294 523.875 411.162 366.712 366.712 BT4B 334056 B/HA1 Подшипник
384.175 546.1 437.96 384.175 384.175 BT4B 334048/HA1 Подшипник
391.071 550 428.625 384.175 384.175 BT4B 328305/HA1 Подшипник
400 540 330 295 295 332297 Подшипник
400 540 295 330 330 BT4-8050/HA1 Подшипник
406.445 565.201 409.575 365.125 365.125 BT4B 332813 B/HA1C425 Подшипник
415.925 590.55 479.96 419.1 419.1 BT4B 334047/HA1 Подшипник
431.8 571.5 366.713 320.675 320.675 331999 Подшипник
450 595 388 352 352 BT4-8053/HA1 Подшипник
482.6 647.7 436.5 401.638 401.638 BT4-8052/HA1 Подшипник
555.233 761.873 692.15 536.575 536.575 BT4B 334125/HA1 Подшипник
770 1040 800 650 650 BT4B 334099/HA4 Подшипник
872.769 1181.1 714.375 628.65 628.65 BT4B 332786/HA4 Подшипник
872.847 1181.1 714.375 628.65 628.65 BT4B 328956/HA4 Подшипник

Рекомендуемые продукты

Проектирование будущего движения
О UKL

Компания по производству подшипников UKL （UKL Bearing Manufacturing Co., Ltd.） была основана в 2020 году и представляет собой интегрированное промышленно-торговое предприятие, специализирующееся на производстве высокоточных подшипников и объединяющее в себе научно-исследовательские разработки, производство и сбыт продукции.
Компания специализируется на высокопроизводительных подшипниковых решениях и предоставляет техническую поддержку глобальным отраслям, предъявляющим исключительно высокие требования к точности и надежности оборудования.
Имея штат из более чем 200 квалифицированных специалистов и полностью модернизированную производственную базу, UKL обеспечивает полный цикл производства: от ковки и отжига, токарной и термообработки до шлифовки и автоматизированной сборки.
Используя более чем 15-летний опыт экспорта по схемам OEM/ODM, компания оперативно реагирует на запросы клиентов, предлагая гибкие и индивидуальные решения для партнеров в Европе, Азии, Африке и на Ближнем Востоке.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Конические роликовые подшипники Знание отрасли
