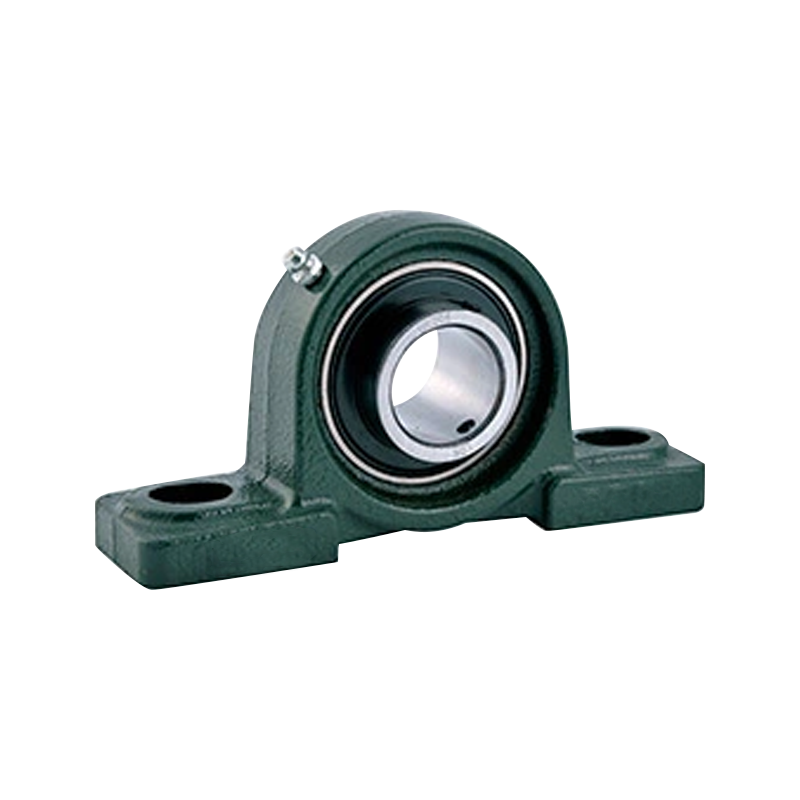

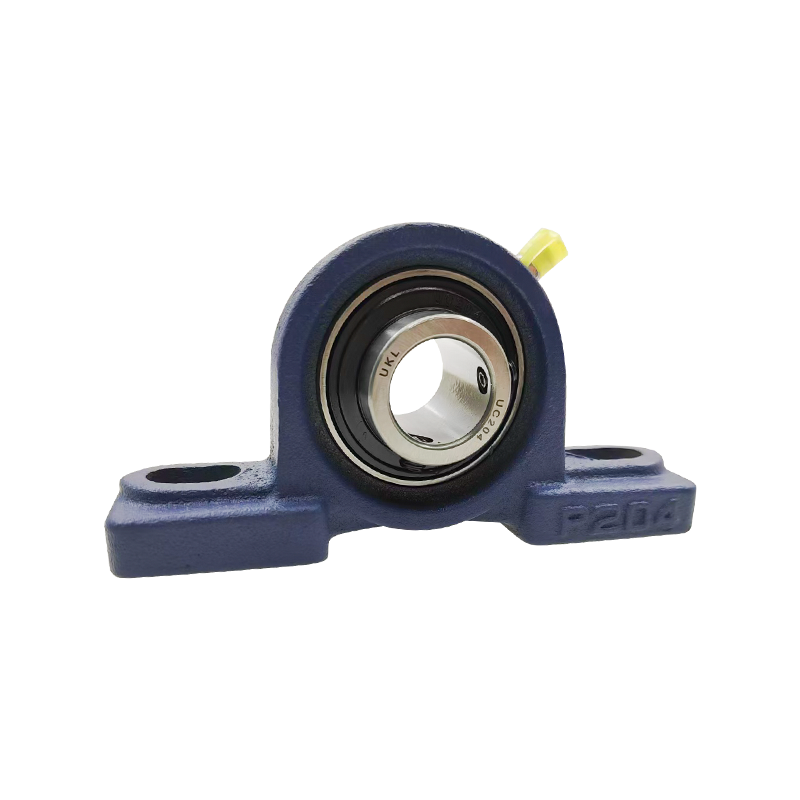

Опорные подшипники

Опорный подшипник, также известный как стационарный подшипник, представляет собой опорную лампу, предназначенную для перемещения вращающегося вала за счет использования соединительных подшипников и рядов деталей.

Подшипник данного типа содержит монтажный блок (опорный блок). Подшипник установлен внутри монтажного блока.

Подшипники скольжения чаще всего используются на устройствах с низким крутым моментом. Пазы или отверстия в основании подшипника или ножки подшипника постоянно проходят сборку и регулировку.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Нет предыдущей статьи СЛЕДУЮЩАЯ: Подшипники с резьбовым поводком
  • Технические характеристики
  • Свяжитесь с нами

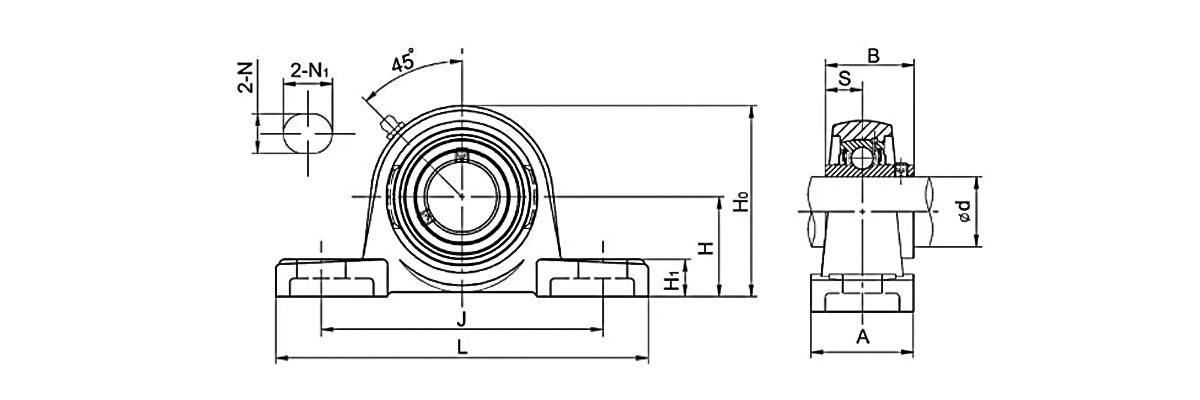

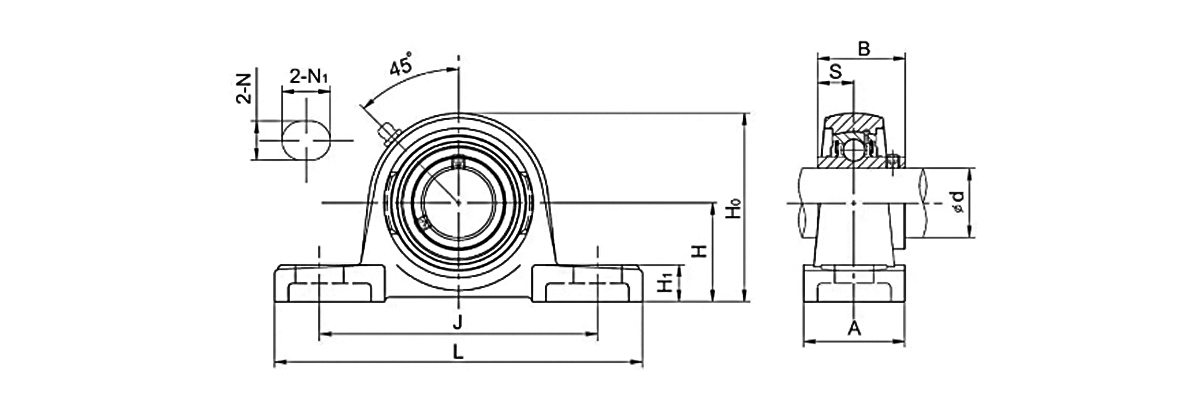

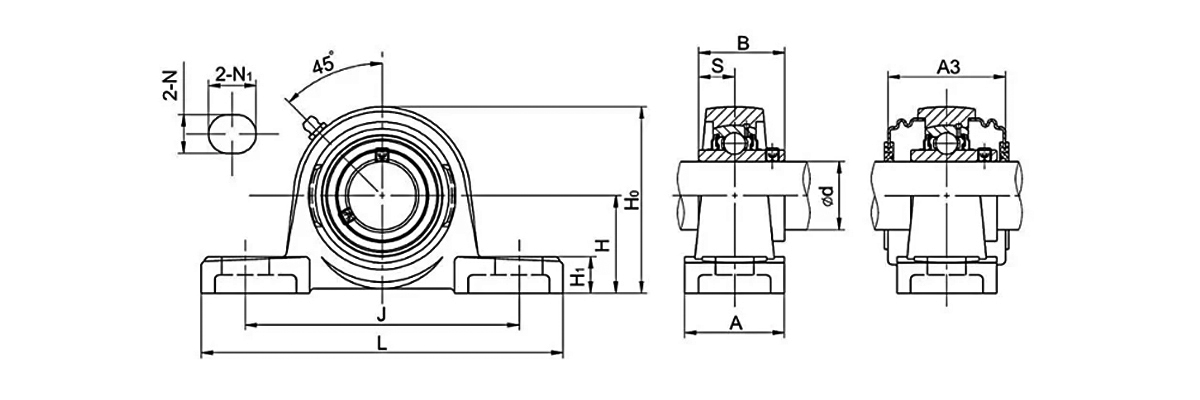

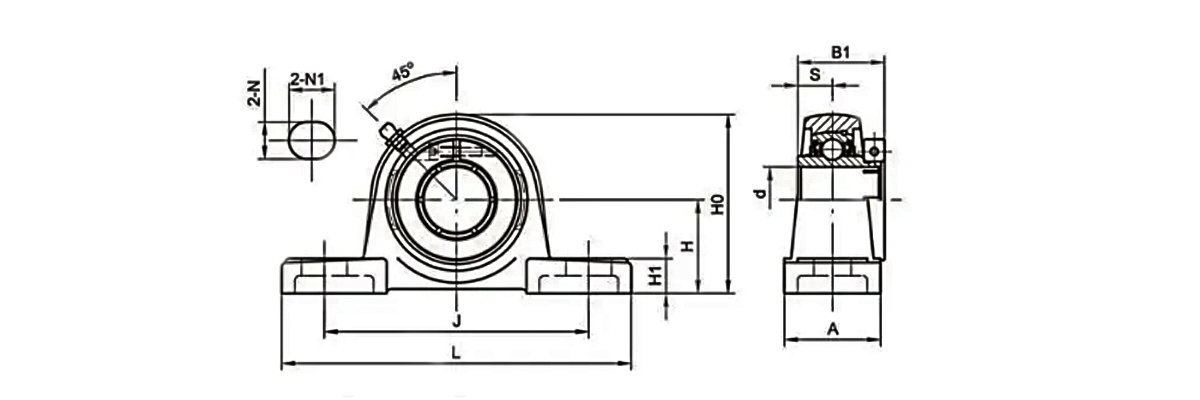

Номерной блок Диаметр вала Размеры (мм) Болт Сиз
(мм) 		Вес
(кг)
д Ч л Дж А Н Н1 Ч1 Чо Б С А3
(в) (мм)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – М10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – М10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – М10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.76
УКП201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.74
УКП202-9 16 сентября 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.74
УКП202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.72
УКП203-11 16.11. 30.2 127 95 38 13 19 14 61 31 12.7 – М10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 М10 0.7
УКП204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 М10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 М10 0.76
УКП205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 М10 0.76
УКП205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 М10 0.76
УКП205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 М10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 М14 1.25
УКП206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 М14 1.25
УКП206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 М14 1.25
УКП206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 М14 1.25
УКП206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 М14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 М14 1.55
УКП207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 М14 1.55
УКП207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 М14 1.55
УКП207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 М14 1.55
УКП207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 М14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 М14 1.9
УКП208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 М14 1.9
УКП208-25 1-16 сентября 49.2 180 137 52 17 21 18 99 49.2 19 68.2 М14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 М14 2.2
УКП209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 М14 2.2
УКП209-27 1-16.11. 54 190 146 54 17 21 20 106 49.2 19 70 М14 2.2
УКП209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 М14 2.2
УКП210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 М16 2.75
УКП210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 М16 2.75
УКП210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 М16 2.75
УКП210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 М16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 М16 3.3
УКП211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 М16 3.3
УКП211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 М16 3.3
УКП211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 М16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 М16 4.7
УКП212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 М16 4.7
УКП212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 М16 4.7
УКП212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 М16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 М20 5.6
УКП213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 М20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 М20 6.6
УКП214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 М20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 М20 7.3
УКП215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 М20 7.3
УКП215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 М20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 М20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 М20 10.8
УКП217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 М20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 М22 13
УКП218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 М22 13
УКП220 100 115 380 305 95 30 36 40 225 108 42 – М24 16

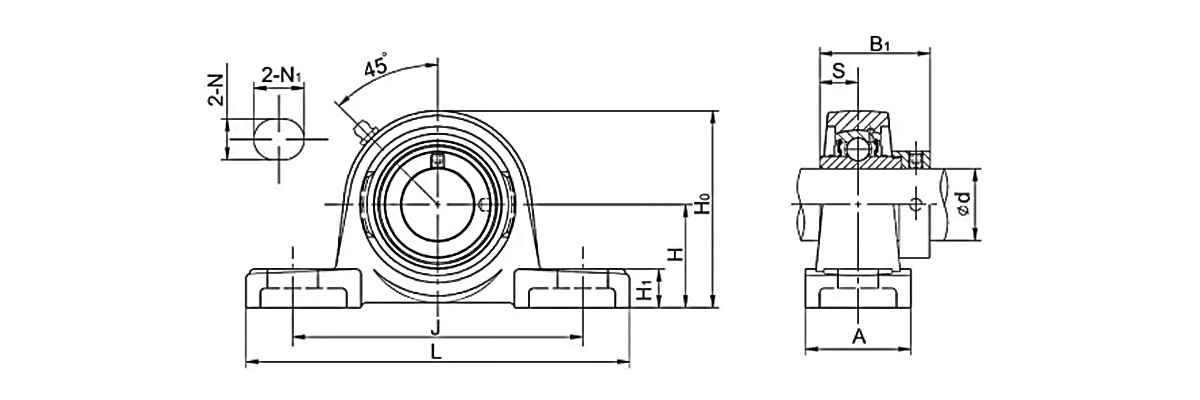

Номерной блок Диаметр вала Размеры (мм) Размер болта
(мм) 		Вес
(кг)
д Ч л Дж А Н Н1 Ч1 Чо Б1 С
(в) (мм)
НАП201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП202-9 16 сентября 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП203-11 16.11. 30.2 127 95 38 13 19 14 61 43.7 17.1 М10 0.72
НАП204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 М10 0.72
НАП204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 М10 0.72
НАП205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 М10 0.8
НАП205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 М10 0.8
НАП205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 М10 0.8
НАП205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 М10 0.8
НАП206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 М14 1.35
НАП206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 М14 1.35
НАП206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 М14 1.35
НАП206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 М14 1.35
НАП207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 М14 1.7
НАП207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 М14 1.7
НАП207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 М14 1.7
НАП207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 М14 1.7
НАП207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 М14 1.7
НАП208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 М14 2
НАП208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 М14 2
НАП208-25 1-16 сентября 49.2 180 137 52 17 21 18 99 56.3 21.4 М14 2
НАП209 45 54 190 146 54 17 21 20 106 56.3 21.4 М14 2.42
НАП209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 М14 2.42
НАП209-27 1-16.11. 54 190 146 54 17 21 20 106 56.3 21.4 М14 2.42
НАП209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 М14 2.42
НАП210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 М16 2.75
НАП210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 М16 2.75
НАП210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 М16 2.75
НАП210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 М16 2.75
НАП211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 М16 3.56
НАП211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 М16 3.56
НАП211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 М16 3.56
НАП211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 М16 3.56
НАП212 60 69.9 238 186 70 20 25 24 137 77.8 31 М16 5.2
НАП212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 М16 5.2
НАП212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 М16 5.2
НАП212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 М16 5.2
НАП213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 М20 6.3
НАП213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 М20 6.3
НАП214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 М20 7
НАП214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 М20 7
НАП215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 М20 7.8
НАП215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 М20 7.8
НАП215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 М20 7.8

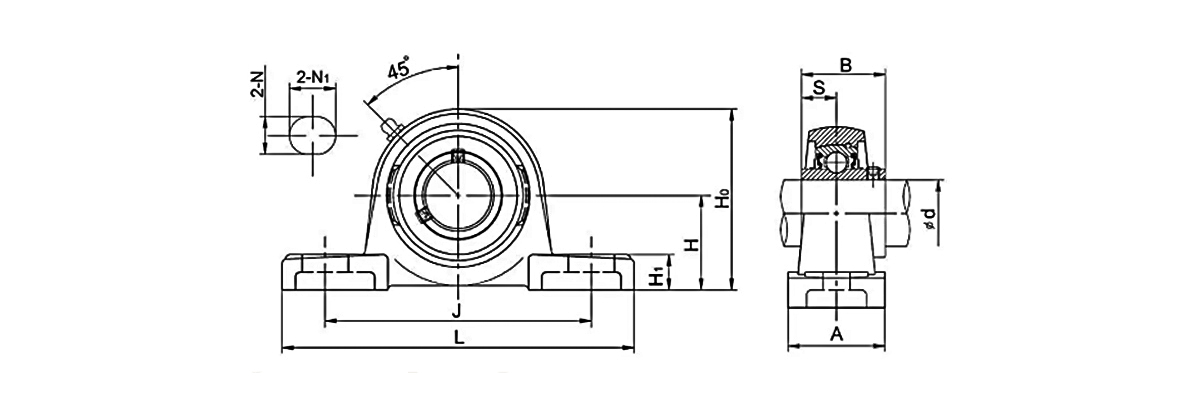

Номерной блок Диаметр вала Размеры (мм) Размер болта
(мм) 		Вес
(кг)
д Ч л Дж А Н Н1 Ч1 Чо Б1 С
(в) (мм)
УЭП204 20 33.3 127 95 38 13 19 14 64 33 12.7 М10 0.68
УЭП204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 М10 0.68
УЭП205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 М10 0.86
УЭП205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 М10 0.86
УЭП205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 М10 0.86
УЭП205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 М10 0.86
УЭП206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 М14 1.2
УЭП206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 М14 1.2
УЭП206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 М14 1.2
УЭП206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 М14 1.2
УЭП206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 М14 1.2
УЭП207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 М14 1.6
УЭП207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 М14 1.6
УЭП207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 М14 1.6
УЭП207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 М14 1.6
УЭП207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 М14 1.6
УЭП208 40 49.2 180 137 52 17 21 18 99 50.2 19 М14 2
УЭП208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 М14 2
УЭП208-25 1-16 сентября 49.2 180 137 52 17 21 18 99 50.2 19 М14 2
УЭП209 45 54 190 146 54 17 21 20 106 50.2 19 М14 2.32
УЭП209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 М14 2.32
УЭП209-27 1-16.11. 54 190 146 54 17 21 20 106 50.2 19 М14 2.32
УЭП209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 М14 2.32
УЭП210 50 57.2 206 159 60 20 25 21 114 52.6 19 М16 2.91
УЭП210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 М16 2.91
УЭП210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 М16 2.91
УЭП210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 М16 2.91
УЭП211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 М16 3.65
УЭП211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 М16 3.65
УЭП211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 М16 3.65
УЭП211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 М16 3.65
УЭП212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 М16 4.87
УЭП212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 М16 4.87
УЭП212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 М16 4.87
УЭП212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 М16 4.87

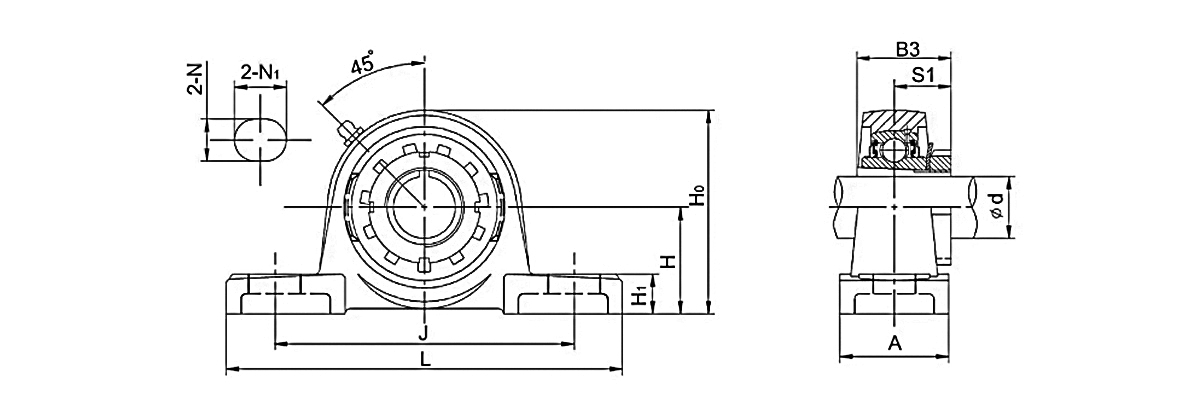

Номерной блок Диаметр вала Размеры (мм) Размер болта
(мм) 		Вес
(кг)
д Ч л Дж А Н Н1 Ч1 Чо Б3 С1
(в) (мм)
УКП205 Х2305 20 36.5 140 105 38 13 19 15 71 35 18.5 М10 0.83
УКП205 НЕ2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 М10 0.83
УКП206 Х2306 25 42.9 160 121 44 17 21 6 82 38 20.5 М14 1.3
УКП206 ХС2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 М14 1.3
УКП206 ХА2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 М14 1.3
УКП206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 М14 1.3
УКП207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 М14 1.5
УКП207 НЕ2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 М14 1.5
УКП207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 М14 1.5
УКП208 Х2308 35 49.2 180 137 53 17 21 18 99 46 24.5 М14 2
УКП208 НЕ2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 М14 2
УКП208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 М14 2
УКП209 Х2309 40 54 190 146 54 17 21 20 106 50 26 М14 2.3
УКП209 ХА2309 1-7/16 54 190 146 54 17 21 20 106 50 26 М14 2.3
УКП209 НЕ2309 1-1/2 54 190 146 54 17 21 20 106 50 26 М14 2.3
УКП210 Х2310 45 57.2 206 159 60 20 25 21 114 55 27.5 М16 3
УКП210 ХС2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 М16 3
УКП210 ХА2310 1-16.11. 57.2 206 159 60 20 25 21 114 55 27.5 М16 3
УКП210 НЕ2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 М16 3
УКП211 Х2311 50 63.5 217 172 60 20 25 23 125 59 28.5 М16 3.5
УКП211 ХС2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 М16 3.5
УКП211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 М16 3.5
УКП211 НЕ2311 2 63.5 217 172 60 20 25 23 125 59 28.5 М16 3.5
УКП212 Х2312 55 69.9 238 186 70 20 25 25 137 62 31 М16 4.7
УКП212 ХС2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 М16 4.7
УКП213 Х2313 60 76.2 262 203 70 25 30 26 149 65 32 М20 5.9
УКП213 ХА2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 М20 5.9
УКП213 ОН2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 М20 5.9
УКП213 ХС2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 М20 5.9
УКП215 Х2315 65 82.6 274 217 74 25 30 28 162 73 35.5 М20 7.6
УКП215 ХА2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 М20 7.6
УКП215 НЕ2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 М20 7.6
УКП216 Х2316 70 88.9 292 232 78 25 30 30 174 78 39 М20 9.2
УКП216 НА2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 М20 9.2
УКП216 ОН2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 М20 9.2
УКП217 Х2317 75 95.2 310 247 83 25 28 32 186 82 40 М20 10.93
УКП218 Х2318 80 101.6 326 262 88 27 30 33 198 86 42 М22 12.65

Номерной блок Диаметр вала Размеры (мм) Размер болта Вес
д Ч л Дж А Н Н1 Ч1 Чо Б С (мм) (кг)
(в) (мм)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 М14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 М14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 М14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 М14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 М14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 М14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 М14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 М14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 М14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 М14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 М14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 М14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 М14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 М14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 М16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 М16 3.3
UCPX08-25 1-16 сентября 58.7 222 156 67 20 23 26 112 49.2 19 М16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 М16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 М16 3.3
UCPX09-27 1-16.11. 58.7 222 156 67 20 23 26 116 51.6 19 М16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 М16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 М16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 М16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 М16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 М16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 М16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 М20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 М20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 М20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 М20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 М20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 М20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 М20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 М20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 М20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 М20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 М20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 М20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 М22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 М22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 М22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 М22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 М22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 М22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 М22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 М22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 М22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 М22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 М22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 М22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 М22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 М22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 М22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 М22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 М22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 М22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 М30 24.9

Номерной блок Вал д Размеры (мм) Размер болта (мм) Вес (кг)
(мм) Ч л Дж А Н Н1 Ч1 Чо Б с
УКП305 25 45 175 132 45 17 20 16 85 38 15 М14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 М14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 М14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 М14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 М16 4.1
УКП310 50 75 275 212 75 20 35 27 143 61 22 М16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 М16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 М20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 М20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 М22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 М22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 М22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 М27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 М27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 М30 26.5
УКП320 100 140 490 380 120 36 50 50 275 108 42 М30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 М30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 М33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 М33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 М33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 М33 89.1

Рекомендуемые продукты

Проектирование будущего движения
О UKL
Основанная в 2020 году, UKL Bearing Manufacturing Co., Ltd. (Wuxi) — это Китай Опорные подшипники поставщики и OEM/ODM Опорные подшипники компания, интегрированное промышленно-торговое предприятие, специализирующееся на точном производстве, объединяющее НИОКР, производство и продажи.
Компания специализируется на высокопроизводительных подшипниковых решениях, предоставляя техническую поддержку для мировых отраслей с исключительно высокими требованиями к точности и надежности.

Имея более 200 квалифицированных специалистов и полностью модернизированную производственную базу, мощности UKL охватывают весь производственный процесс — ковку, отжиг, токарную обработку, термообработку, шлифовку и автоматическую сборку.
Используя более чем 15-летний опыт экспорта OEM/ODM, UKL быстро реагирует на потребности клиентов, предлагая гибкие и индивидуальные услуги для клиентов по всей Европе, Азии, Африке и Ближнему Востоку.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Установленные подшипники Знание отрасли

В промышленных механических системах простота установки и стабильность подшипникового узла так же важны, как и сам подшипник. Установленные подшипники (также известные как корпусные блоки) состоят из подшипника (обычно шарикового или роликового типа), предварительно установленного в прочном корпусе. Такая конструкция позволяет осуществлять прямое крепление болтами к раме или поверхностям машины, устраняя необходимость сложной внутренней обработки корпуса.

Как профессионал подшипниковый завод и компания по производству подшипников в Китае , UKL Bearing Manufacturing Co., Ltd. (Уси) предоставляет широкий спектр установленные шарикоподшипники и установленные роликовые подшипники . Наши устройства разработаны для быстрой установки и исключительной надежности, обеспечивая техническую поддержку для мировых отраслей промышленности в сложных условиях.

Понимание разницы: шариковые и роликовые агрегаты

Выбор между устройством с шариковым или роликовым креплением зависит от требований к нагрузке и скорости вашего применения. В UKL мы оптимизируем обе конструкции для достижения максимальной производительности.

  • Установленные шарикоподшипники: Обычно они основаны на радиальных шарикоподшипниках со сферическим наружным диаметром. Они идеально подходят для высокоскоростных применений с легкими и умеренными нагрузками и могут компенсировать умеренное статическое смещение.
  • Установленные роликовые подшипники: Эти агрегаты, в которых используются сферические или цилиндрические ролики, рассчитаны на тяжелые радиальные и осевые нагрузки. Они являются стандартом для горнодобывающей промышленности, строительства и тяжелых конвейерных систем, где долговечность является приоритетом.

Техническая классификация: типы и конфигурации корпусов

UKL предлагает различные стили корпусов, соответствующие различным ориентациям монтажа и ограничениям по пространству.

Тип корпуса Общее имя Лучшее для Типичное применение
Подушка Блок Серия UCP/SN Горизонтальные опорные поверхности Конвейерные приводы, вентиляторы, воздуходувки
Фланцевый блок Серия UCF/UCFL Вертикальные или перпендикулярные поверхности Смесители, упаковочное оборудование
Приемный блок Серия UCT Применение натяжения Натяжители ленточного конвейера
Картриджный блок Серия UCC Точный монтаж с цилиндрическим отверстием Сельскохозяйственная техника

Преимущество UKL: прецизионное производство в Китае

С 2020 года UKL Bearing Manufacturing Co., Ltd. объединила свою модернизированную производственную базу с 15 лет опыта экспорта OEM/ODM предоставить жилье мирового класса.

1. Высокопрочное жилищное строительство.

Производительность установленного подшипника во многом зависит от корпуса. UKL использует высококачественные Чугун (HT200) или Ковкий чугун для стандартного промышленного использования и Нержавеющая сталь или Термопластик для пищевых и агрессивных сред. Каждый корпус обработан с высокой точностью, чтобы обеспечить надежную посадку вкладыша подшипника.

2. Усовершенствованные системы уплотнений

Загрязнение является основной причиной выхода из строя навесных агрегатов. Наши подшипники оснащены многокромочными уплотнениями (такими как R-образные уплотнения или маслоотражатели), которые удерживают смазку и пыль. Для экстремальных условий мы предлагаем специальные трехкромочные уплотнения, обеспечивающие герметичный барьер от влаги и песка.

3. Комплексное производство и термообработка.

В отличие от многих поставщиков, UKL управляет всем производственным процессом — от ковка и отжиг вкладышей подшипника до окончательного автоматизированная сборка . Наш процесс термообработки гарантирует, что дорожки качения подшипников обладают твердостью, необходимой для выдерживания вибраций и ударных нагрузок, характерных для навесных устройств.

4. Глобальный опыт и индивидуализация

Обслуживая клиентов в Европе, Азии, Африке и на Ближнем Востоке, мы предлагаем как метрические, так и дюймовые единицы измерения. С нашим Возможности OEM/ODM , мы можем настроить типы смазки, цвета корпуса и фиксирующие механизмы (установочный винт, эксцентриковую втулку или коническую закрепительную втулку) в соответствии с вашими конкретными требованиями к оборудованию.

Приложения в глобальных отраслях

Наши высокопроизводительные навесные подшипники являются надежной основой для:

  • Сельскохозяйственное оборудование: Сеялки, комбайны и ирригационные системы.
  • Еда и напитки: Устойчивые к мытью конвейерные линии и установки розлива.
  • Горное дело и строительство: Конвейеры и грохоты для тяжелых заполнителей.
  • Обработка материалов: Системы багажа в аэропортах и автоматизированная складская сортировка.

Часто задаваемые вопросы (FAQ)

1. В чем преимущество использования подшипника с опорным блоком?
Опорный блок (или стационарный блок) предназначен для поддержки вала, проходящего параллельно монтажной поверхности. Основное преимущество – простота установки; узел просто прикручивается болтами, а сферическое наружное кольцо подшипника позволяет ему самоцентрироваться с валом, компенсируя незначительные неточности монтажа.

2. Когда мне следует заменить смонтированные шарикоподшипники на смонтированные роликоподшипники?
Если ваше применение связано с тяжелыми ударными нагрузками, вибрацией или чрезмерным весом (например, в горнодобывающей промышленности или лесопереработке), установленные роликовые подшипники необходимы. Они обеспечивают значительно более высокую несущую способность и более длительный срок службы в суровых условиях по сравнению с шаровыми узлами.

3. Как компания UKL обеспечивает устойчивость установленных подшипников к мытью?
Для пищевой и химической промышленности мы предлагаем корпуса из нержавеющей стали или специальные узлы из термопласта в сочетании с вкладышами подшипников из нержавеющей стали. Они имеют гладкие поверхности, предотвращающие накопление бактерий, и используют смазочные материалы пищевого класса, устойчивые к струям воды под высоким давлением.

4. Какие существуют способы фиксации вала?
UKL предлагает три основных стиля блокировки:

  • Установочный винт: Простой и эффективный для большинства приложений.
  • Эксцентриковый стопорный воротник: Лучше всего подходит для валов, которые вращаются в одном направлении.
  • Коническая закрепительная втулка: Обеспечивает захват на 360 градусов, что идеально подходит для высокоскоростных сред или сред с высокой вибрацией.

5. Предоставляет ли UKL сменные вставки для существующих корпусов?
Да. Как интегрированный производитель, мы производим полный спектр сменных пластин (серии UC, SA, SB, UK). Наши вставки разработаны в соответствии с международными стандартами, что делает их совместимыми с большинством стандартных промышленных корпусов по всему миру.
