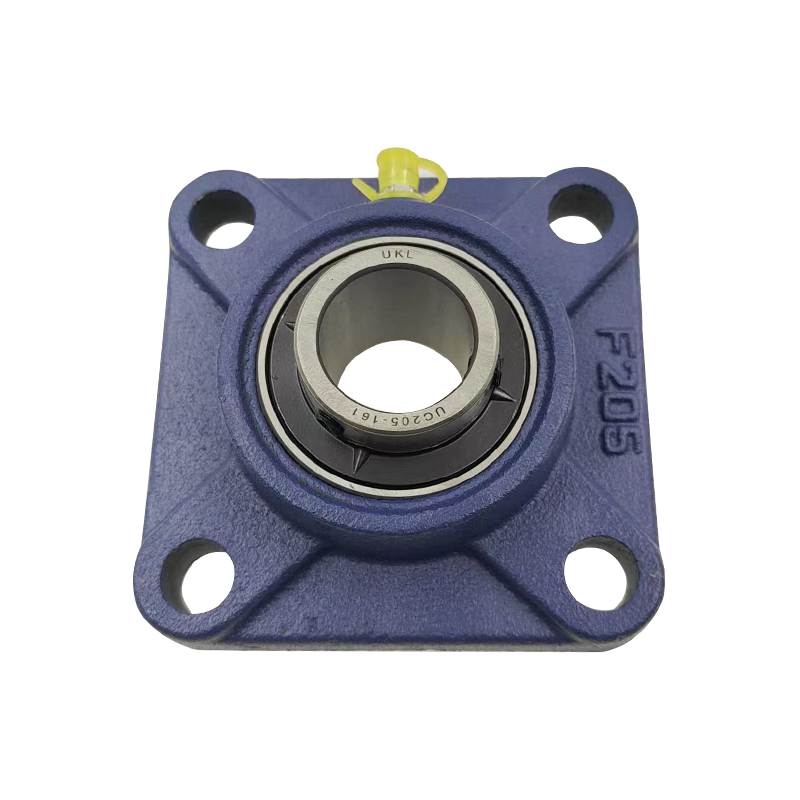

Фланцевый подшипник с 4 болтами

Фланцевые подшипниковые узлы с 4 болтами — это один из наиболее распространенных типов готовых к монтажу шарикоподшипниковых агрегатов, обозначаемых серией UCF. Эта конструкция отличается наличием четырех крепежных болтов в корпусе и является одним из самых востребованных на рынке.
Основная особенность таких узлов заключается в их способности к самовыравниванию внутри корпуса. Это достигается за счет сферической формы наружного диаметра вкладыша подшипника и вогнутой поверхности внутреннего отверстия корпуса, что позволяет компенсировать небольшие угловые погрешности и несоосность вала.
Корпуса подшипниковых узлов изготавливаются преимущественно из серого чугуна, а также из штампованной стали, пластика и литьевой стали. Серый чугун является наиболее популярным материалом благодаря оптимальной комбинации свойств: высокая прочность, эффективная демпфировка вибраций и отличная теплопроводность.

Свяжитесь с нами
ПРЕДЫДУЩАЯ: Подшипники с резьбовым основанием СЛЕДУЮЩАЯ: Фланцевый подшипник с 2 болтами
  • Технические характеристики
  • Свяжитесь с нами

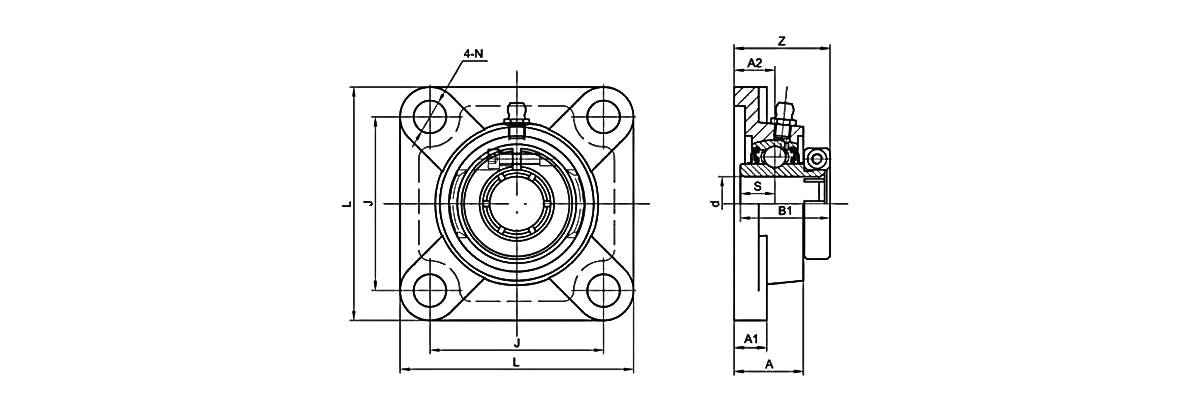

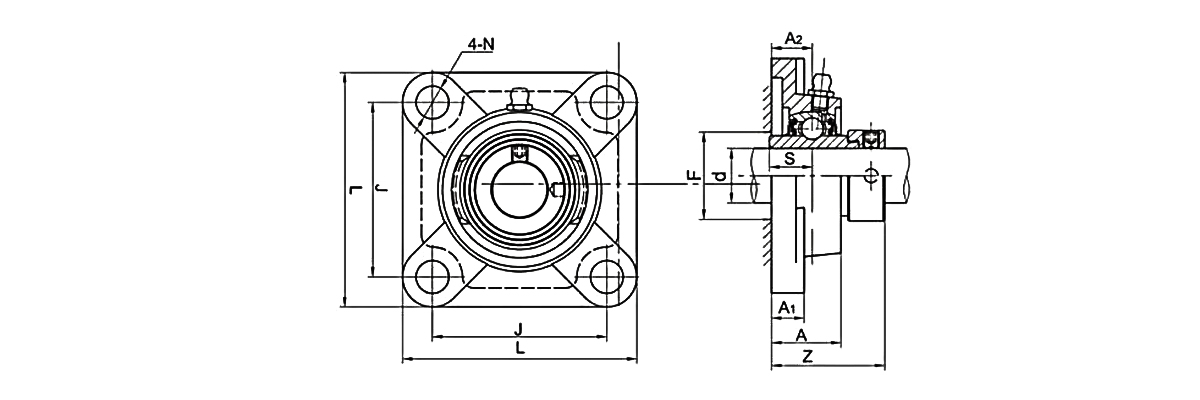

Номер блока Диаметр вала Размеры (мм) Размер болта Вес
d L J A2 A1 A N B S BZ A3 (мм) (kg)
(in) (мм)
UCWF201 12 76 54 15 11 25.5 12 27.4 11.5 30.9 M10 0.72
UCWF202 15 76 54 15 11 25.5 12 27.4 11.5 30.9 M10 0.62
UCWF203 17 76 54 15 11 25.5 12 27.4 11.5 30.9 M10 0.61
UCF201 12 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF201-8 1/2 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF202 15 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF202-9 9/16 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF202-10 5/8 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF203 17 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF203-11 11/16 86 64 15 12 25.5 12 31 12.7 33.3 M10 0.61
UCF204 20 86 64 15 12 25.5 12 31 12.7 33.3 38.2 M10 0.61
UCF204-12 3/4 86 64 15 12 25.5 12 31 12.7 33.3 38.2 M10 0.61
UCF205 25 95 70 16 14 27 12 34.1 14.3 35.8 40 M10 0.8
UCF205-14 7/8 95 70 16 14 27 12 34.1 14.3 35.8 40 M10 0.8
UCF205-15 15/16 95 70 16 14 27 12 34.1 14.3 35.8 40 M10 0.8
UCF205-16 1 95 70 16 14 27 12 34.1 14.3 35.8 40 M10 0.8
UCF206 30 108 83 18 14 31 12 38 15.9 40.2 44 M10 1
UCF206-17 1-1/16 108 83 18 14 31 12 38 15.9 40.2 44 M10 1
UCF206-18 1-1/8 108 83 18 14 31 12 38 15.9 40.2 44 M10 1
UCF206-19 1-3/16 108 83 18 14 31 12 38 15.9 40.2 44 M10 1
UCF206-20 1-1/4 108 83 18 14 31 12 38 15.9 40.2 44 M10 1
UCF207 35 117 92 19 16 34 14 42.9 17.5 44.4 48.5 M12 1.4
UCF207-20 1-1/4 117 92 19 16 34 14 42.9 17.5 44.4 48.5 M12 1.4
UCF207-21 1-5/16 117 92 19 16 34 14 42.9 17.5 44.4 48.5 M12 1.4
UCF207-22 1-3/8 117 92 19 16 34 14 42.9 17.5 44.4 48.5 M12 1.4
UCF207-23 1-7/16 117 92 19 16 34 14 42.9 17.5 44.4 48.5 M12 1.4
UCF208 40 130 102 21 16 36 16 49.2 19 51.2 55.1 M14 1.8
UCF208-24 1-1/2 130 102 21 16 36 16 49.2 19 51.2 55.1 M14 1.8
UCF208-25 1-9/16 130 102 21 16 36 16 49.2 19 51.2 55.1 M14 1.8
UCF209 45 137 105 22 18 38 16 49.2 19 52.2 57 M14 2.2
UCF209-26 1-5/8 137 105 22 18 38 16 49.2 19 52.2 57 M14 2.2
UCF209-27 1-11/16 137 105 22 18 38 16 49.2 19 52.2 57 M14 2.2
UCF209-28 1-3/4 137 105 22 18 38 16 49.2 19 52.2 57 M14 2.2
UCF210 50 143 111 22 18 40 16 51.6 19 54.6 60 M14 2.4
UCF210-30 1-7/8 143 111 22 18 40 16 51.6 19 54.6 60 M14 2.4
UCF210-31 1-15/16 143 111 22 18 40 16 51.6 19 54.6 60 M14 2.4
UCF210-32 2 143 111 22 18 40 16 51.6 19 54.6 60 M14 2.4
UCF211 55 162 130 25 20 43 19 55.6 22.2 58.4 63 M16 3.5
UCF211-32 2 162 130 25 20 43 19 55.6 22.2 58.4 63 M16 3.5
UCF211-34 2-1/8 162 130 25 20 43 19 55.6 22.2 58.4 63 M16 3.5
UCF211-35 2-3/16 162 130 25 20 43 19 55.6 22.2 58.4 63 M16 3.5
UCF212 60 175 143 29 20 48 19 65.1 25.4 68.7 73.5 M16 4.2
UCF212-36 2-1/4 175 143 29 20 48 19 65.1 25.4 68.7 73.5 M16 4.2
UCF212-38 2-3/8 175 143 29 20 48 19 65.1 25.4 68.7 73.5 M16 4.2
UCF212-39 2-7/16 175 143 29 20 48 19 65.1 25.4 68.7 73.5 M16 4.2
UCF213 65 187 149 30 22 50 19 65.1 25.4 69.7 74.5 M16 5.3
UCF213-40 2-1/2 187 149 30 22 50 19 65.1 25.4 69.7 74.5 M16 5.3
UCF214 70 193 152 31 22 54 19 74.6 30.2 75.4 80 M16 5.9
UCF214-44 2-3/4 193 152 31 22 54 19 74.6 30.2 75.4 80 M16 5.9
UCF215 75 200 159 34 22 56 19 77.8 33.3 78.5 82.5 M16 6.3
UCF215-47 2-15/16 200 159 34 22 56 19 77.8 33.3 78.5 82.5 M16 6.3
UCF215-48 3 200 159 34 22 56 19 77.8 33.3 78.5 82.5 M16 6.3
UCF216 80 208 165 34 22 58 23 82.6 33.3 83.3 89 M20 7.3
UCF217 85 220 175 36 24 63 23 85.7 34.1 87.6 92.1 M20 8.9
UCF217-52 3-1/4 220 175 36 24 63 23 85.7 34.1 87.6 92.1 M20 8.9
UCF218 90 235 187 40 25 68 23 96 39.7 96.3 102 M20 11.6
UCF218-56 3-1/2 235 187 40 25 68 23 96 39.7 96.3 102 M20 11.6

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес (kg)
d L J kz A1 A N S Z F
(in) (мм)
NAF201S 12 76 54 15 11 25.5 12 13.9 38.4 — M10 0.5
NAF201-8S 1/2 76 54 15 11 25.5 12 13.9 38.4 — M10 0.5
NAF202S 15 76 54 15 11 25.5 12 13.9 38.4 — M10 0.5
NAF202-10S 5/8 76 54 15 11 25.5 12 13.9 38.4 — M10 0.5
NAF203S 17 76 54 15 11 25.5 12 13.9 38.4 — M10 0.5
NAF203-11S 11/16 76 54 15 11 25.5 12 13.9 38.4 — M10 0.5
NAF201 12 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF201-8 1/2 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF202 15 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF202-10 5/8 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF203 17 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF203-11 11/16 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF204 20 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF204-12 3/4 86 64 15 12 25.5 12 17.1 41.6 32 M10 0.66
NAF205 25 95 70 16 14 27 12 17.5 42.9 36 M10 0.8
NAF205-14 7/8 95 70 16 14 27 12 17.5 42.9 36 M10 0.8
NAF205-15 15/16 95 70 16 14 27 12 17.5 42.9 36 M10 0.8
NAF205-16 1 95 70 16 14 27 12 17.5 42.9 36 M10 0.8
NAF206 30 108 83 18 14 31 12 18.3 48.1 42 M10 1.2
NAF206-18 1-1/8 108 83 18 14 31 12 18.3 48.1 42 M10 1.2
NAF206-19 1-3/16 108 83 18 14 31 12 18.3 48.1 42 M10 1.2
NAF206-20 1-1/4 108 83 18 14 31 12 18.3 48.1 42 M10 1.2
NAF207 35 117 92 19 16 34 14 18.8 51.3 49 M12 1.6
NAF207-20 1-1/4 117 92 19 16 34 14 18.8 51.3 49 M12 1.6
NAF207-21 1-5/16 117 92 19 16 34 14 18.8 51.3 49 M12 1.6
NAF207-22 1-3/8 117 92 19 16 34 14 18.8 51.3 49 M12 1.6
NAF207-23 1-7/16 117 92 19 16 34 14 18.8 51.3 49 M12 1.6
NAF208 40 130 102 21 16 36 16 21.4 55.9 55 M14 1.9
NAF208-24 1-1/2 130 102 21 16 36 16 21.4 55.9 55 M14 1.9
NAF208-25 1-9/16 130 102 21 16 36 16 21.4 55.9 55 M14 1.9
NAF209 45 137 105 22 18 38 16 21.4 56.9 — M14 2.3
NAF209-26 1-5/8 137 105 22 18 38 16 21.4 56.9 — M14 2.3
NAF209-27 1-11/16 137 105 22 18 38 16 21.4 56.9 — M14 2.3
NAF209-28 1-3/4 137 105 22 18 38 16 21.4 56.9 — M14 2.3
NAF210 50 143 111 22 18 40 16 24.6 60.1 64 M14 2.6
NAF210-30 1-7/8 143 111 22 18 40 16 24.6 60.1 64 M14 2.6
NAF210-31 1-15/16 143 111 22 18 40 16 24.6 60.1 64 M14 2.6
NAF211 55 162 130 25 20 43 19 27.8 68.6 71 M16 3.8
NAF211-32 2 162 130 25 20 43 19 27.8 68.6 71 M16 3.8
NAF211-34 2-1/8 162 130 25 20 43 19 27.8 68.6 71 M16 3.8
NAF211-35 2-3/16 162 130 25 20 43 19 27.8 68.6 71 M16 3.8
NAF212 60 175 143 29 20 48 19 31 75.8 78 M16 4.8
NAF212-36 2-1/4 175 143 29 20 48 19 31 75.8 78 M16 4.8
NAF212-38 2-3/8 175 143 29 20 48 19 31 75.8 78 M16 4.8
NAF212-39 2-7/16 175 143 29 20 48 19 31 75.8 78 M16 4.8
NAF213 65 187 149 30 22 50 19 34.3 81.4 85 M16 6
NAF213-40 2-1/2 187 149 30 22 50 19 34.3 81.4 85 M16 6
NAF214 70 193 152 31 22 54 19 34.3 82.4 91 M16 6.3
NAF214-44 2-3/4 193 152 31 22 54 19 34.3 82.4 91 M16 6.3
NAF215 75 200 159 34 22 56 19 37.3 88.8 96 M16 7.2
NAF215-48 3 200 159 34 22 56 19 37.3 88.8 96 M16 7.2

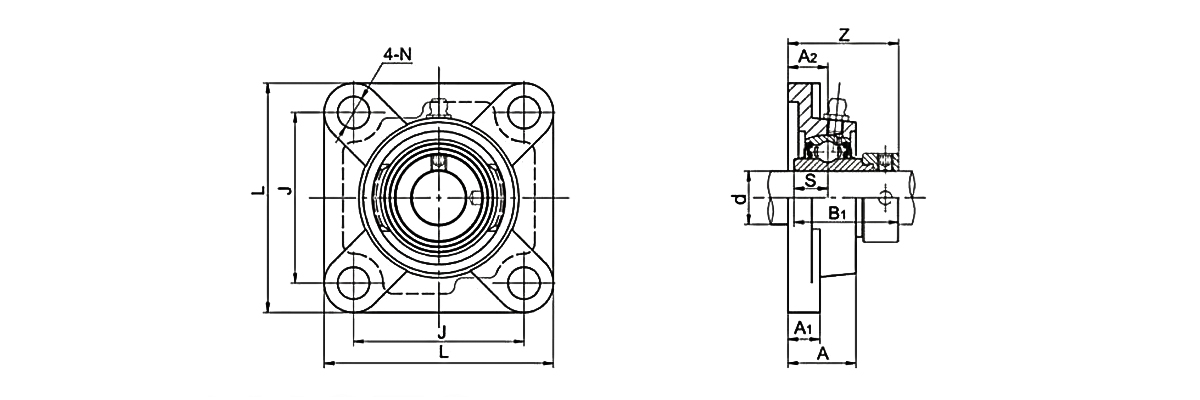

Номер блока Диаметр вала Размеры(мм) Размер болта (мм) Вес (kg)
d L J A2 A1 A N B1 S Z
(in) (мм)
UEF204 20 86 64 15 12 25.5 12 33 12.7 35.3 M10 0.63
UEF204-12 3/4 86 64 15 12 25.5 12 33 12.7 35.3 M10 0.63
UEF205 25 95 70 16 14 27 12 35.4 14.3 37.1 M10 0.83
UEF205-14 7/8 95 70 16 14 27 12 35.4 14.3 37.1 M10 0.83
UEF205-15 15/16 95 70 16 14 27 12 35.4 14.3 37.1 M10 0.83
UEF205-16 1 95 70 16 14 27 12 35.4 14.3 37.1 M10 0.83
UEF206 30 108 83 18 14 31 12 39.8 15.9 41.9 M10 1.18
UEF206-17 1-1/16 108 83 18 14 31 12 39.8 15.9 41.9 M10 1.18
UEF206-18 1-1/8 108 83 18 14 31 12 39.8 15.9 41.9 M10 1.18
UEF206-19 1-3/16 108 83 18 14 31 12 39.8 15.9 41.9 M10 1.18
UEF206-20 1-1/4 108 83 18 14 31 12 39.8 15.9 41.9 M10 1.18
UEF207 35 117 92 19 16 34 14 43.9 17.5 45.4 M12 1.52
UEF207-20 1-1/4 117 92 19 16 34 14 43.9 17.5 45.4 M12 1.52
UEF207-21 1-5/16 117 92 19 16 34 14 43.9 17.5 45.4 M12 1.52
UEF207-22 1-3/8 117 92 19 16 34 14 43.9 17.5 45.4 M12 1.52
UEF207-23 1-7/16 117 92 19 16 34 14 43.9 17.5 45.4 M12 1.52
UEF208 40 130 102 21 16 36 16 50.2 19 52.2 M14 1.94
UEF208-24 1-1/2 130 102 21 16 36 16 50.2 19 52.2 M14 1.94
UEF208-25 1-9/16 130 102 21 16 36 16 50.2 19 52.2 M14 1.94
UEF209 45 137 105 22 18 38 16 50.2 19 53.2 M14 2.41
UEF209-26 1-5/8 137 105 22 18 38 16 50.2 19 53.2 M14 2.41
UEF209-27 1-11/16 137 105 22 18 38 16 50.2 19 53.2 M14 2.41
UEF209-28 1-3/4 137 105 22 18 38 16 50.2 19 53.2 M14 2.41
UEF210 50 143 111 22 18 40 16 52.6 19 55.6 M14 2.66
UEF210-30 1-7/8 143 111 22 18 40 16 52.6 19 55.6 M14 2.66
UEF210-31 1-15/16 143 111 22 18 40 16 52.6 19 55.6 M14 2.66
UEF210-32 2 143 111 22 18 40 16 52.6 19 55.6 M14 2.66
UEF211 55 162 130 25 20 43 19 56.6 22.2 59.4 M16 3.73
UEF211-32 2 162 130 25 20 43 19 56.6 22.2 59.4 M16 3.73
UEF211-34 2-1/8 162 130 25 20 43 19 56.6 22.2 59.4 M16 3.73
UEF211-35 2-3/16 162 130 25 20 43 19 56.6 22.2 59.4 M16 3.73
UEF212 60 175 143 29 20 48 19 66.6 25.4 70.2 M16 4.69
UEF212-36 2-1/4 175 143 29 20 48 19 66.6 25.4 70.2 M16 4.69
UEF212-38 2-3/8 175 143 29 20 48 19 66.6 25.4 70.2 M16 4.69
UEF212-39 2-7/16 175 143 29 20 48 19 66.6 25.4 70.2 M16 4.69

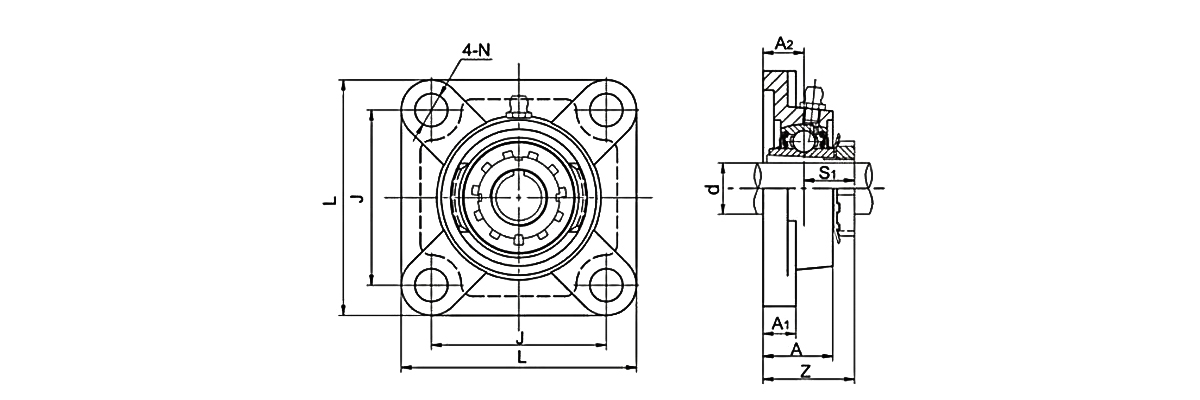

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес
d L J A2 A1 A N S1 z (kg)
(in) (мм)
UKF205+H2305 20 95 70 16 14 27 12 18.5 34.5 M10 0.84
UKF205+HE2305 3/4 95 70 16 14 27 12 18.5 34.5 M10 0.84
UKF206+H2306 25 108 83 18 14 31 12 20.5 38.5 M10 1.1
UKF206+HS2306 7/8 108 83 18 14 31 12 20.5 38.5 M10 1.1
UKF206+HA2306 15/16 108 83 18 14 31 12 20.5 38.5 M10 1.1
UKF206+HE2306 1 108 83 18 14 31 12 20.5 38.5 M10 1.1
UKF207+H2307 30 117 92 19 16 34 14 22.5 41.5 M12 1.6
UKF207+HS2307 1-1/8 117 92 19 16 34 14 22.5 41.5 M12 1.6
UKF207+HA2307 1-3/16 117 92 19 16 34 14 22.5 41.5 M12 1.6
UKF208+H2308 35 130 102 21 16 36 16 24.5 45.5 M14 1.9
UKF208+HE2308 1-1/4 130 102 21 16 36 16 24.5 45.5 M14 1.9
UKF208+HS2308 1-3/8 130 102 21 16 36 16 24.5 45.5 M14 1.9
UKF209+H2309 40 137 105 22 18 38 16 26 48 M14 2.3
UKF209+HA2309 1-7/16 137 105 22 18 38 16 26 48 M14 2.3
UKF209+HE2309 1-1/2 137 105 22 18 38 16 26 48 M14 2.3
UKF210+H2310 45 143 111 22 18 40 16 27.5 49.5 M14 2.6
UKF210+HS2310 1-5/8 143 111 22 18 40 16 27.5 49.5 M14 2.6
UKF210+HA2310 1-11/16 143 111 22 18 40 16 27.5 49.5 M14 2.6
UKF210+HE2310 1-3/4 143 111 22 18 40 16 27.5 49.5 M14 2.6
UKF211+H2311 50 162 130 25 20 43 19 28.5 53.5 M16 3.4
UKF211+HS2311 1-7/8 162 130 25 20 43 19 28.5 53.5 M16 3.4
UKF211+HA2311 1-15/16 162 130 25 20 43 19 28.5 53.5 M16 3.4
UKF211+HE2311 2 162 130 25 20 43 19 28.5 53.5 M16 3.4
UKF212+H2312 55 175 143 29 20 48 19 31 60 M16 4.1
UKF212+HS2312 2-1/8 175 143 29 20 48 19 31 60 M16 4.1
UKF213+H2313 60 187 149 30 22 50 19 32 62 M16 5.5
UKF213+HA2313 2-3/16 187 149 30 22 50 19 32 62 M16 5.5
UKF213+HE2313 2-1/4 187 149 30 22 50 19 32 62 M16 5.5
UKF213+HS2313 2-3/8 187 149 30 22 50 19 32 62 M16 5.5
UKF215+H2315 65 200 159 34 22 56 19 35.5 69.5 M16 6.7
UKF215+HA2315 2-7/16 200 159 34 22 56 19 35.5 69.5 M16 6.7
UKF215+HE2315 2-1/2 200 159 34 22 56 19 35.5 69.5 M16 6.7
UKF216+H2316 70 208 165 34 22 58 23 39 73 M20 7.5
UKF216+HA2316 2-11/16 208 165 34 22 58 23 39 73 M20 7.5
UKF216+HE2316 2-3/4 208 165 34 22 58 23 39 73 M20 7.5
UKF217+H2317 75 220 175 36 24 63 23 40 76 M20 9.1
UKF217+HA2317 2-15/16 220 175 36 24 63 23 40 76 M20 9.1
UKF217+HE2317 3 220 175 36 24 63 23 40 76 M20 9.1
UKF218+H2318 80 235 187 40 25 68 23 42 82 M20 11.8

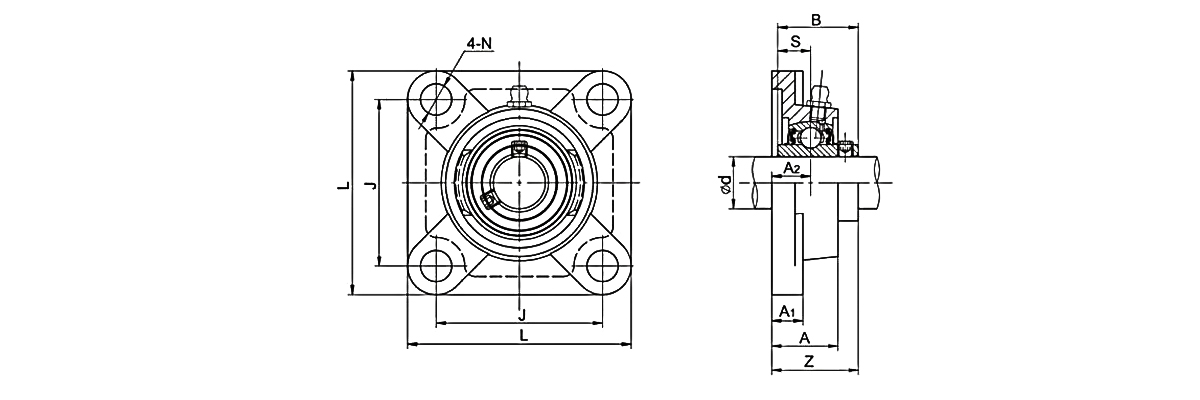

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес (kg)
d L J A2 A1 A N B s z
(in) (мм)
UCFX05 25 108 83 18 13 30 12 38.1 15.9 40.2 M10 1
UCFX05-13 13/16 108 83 18 13 30 12 38.1 15.9 40.2 M10 1
UCFX05-14 7/8 108 83 18 13 30 12 38.1 15.9 40.2 M10 1
UCFX05-15 15/16 108 83 18 13 30 12 38.1 15.9 40.2 M10 1
UCFX05-16 1 108 83 18 13 30 12 38.1 15.9 40.2 M10 1
UCFX06 30 117 92 19 14 34 16 42.9 17.5 44.4 M14 1.7
UCFX06-17 1-1/16 117 92 19 14 34 16 42.9 17.5 44.4 M14 1.7
UCFX06-18 1-1/8 117 92 19 14 34 16 42.9 17.5 44.4 M14 1.7
UCFX06-19 1-3/16 117 92 19 14 34 16 42.9 17.5 44.4 M14 1.7
UCFX06-20 1-1/4 117 92 19 14 34 16 42.9 17.5 44.4 M14 1.7
UCFX07 35 130 101.5 21 14 38 16 49.2 19 51.2 M14 2.1
UCFX07-21 1-5/16 130 101.5 21 14 38 16 49.2 19 51.2 M14 2.1
UCFX07-22 1-3/8 130 101.5 21 14 38 16 49.2 19 51.2 M14 2.1
UCFX07-23 1-7/16 130 101.5 21 14 38 16 49.2 19 51.2 M14 2.1
UCFX08 40 137 105 22 14 40 19 49.2 19 52.2 M16 2.4
UCFX08-24 1-1/2 137 105 22 14 40 19 49.2 19 52.2 M16 2.4
UCFX08-25 1-9/16 137 105 22 14 40 19 49.2 19 52.2 M16 2.4
UCFX09 45 143 111 23 14 40 19 51.6 19 55.6 M16 2.5
UCFX09-26 1-5/8 143 111 23 14 40 19 51.6 19 55.6 M16 2.5
UCFX09-27 1-11/16 143 111 23 14 40 19 51.6 19 55.6 M16 2.5
UCFX09-28 1-3/4 143 111 23 14 40 19 51.6 19 55.6 M16 2.5
UCFX09-29 1-13/16 143 111 23 14 40 19 51.6 19 55.6 M16 2.5
UCFX10 50 162 130 26 20 44 19 55.6 22.2 59.4 M16 3.9
UCFX10-30 1-7/8 162 130 26 20 44 19 55.6 22.2 59.4 M16 3.9
UCFX10-31 1-15/16 162 130 26 20 44 19 55.6 22.2 59.4 M16 3.9
UCFX10-32 2 162 130 26 20 44 19 55.6 22.2 59.4 M16 3.9
UCFX11 55 175 143 29 20 49 19 65.1 25.4 68.7 M16 4.9
UCFX11-33 2-1/16 175 143 29 20 49 19 65.1 25.4 68.7 M16 4.9
UCFX11-34 2-1/8 175 143 29 20 49 19 65.1 25.4 68.7 M16 4.9
UCFX11-35 2-3/16 175 143 29 20 49 19 65.1 25.4 68.7 M16 4.9
UCFX11-36 2-1/4 175 143 29 20 49 19 65.1 25.4 68.7 M16 4.9
UCFX11-37 2-5/16 175 143 29 20 49 19 65.1 25.4 68.7 M16 4.9
UCFX12 60 187 149 34 21 59 19 65.1 25.4 73.7 M16 5.2
UCFX12-38 2-3/8 187 149 34 21 59 19 65.1 25.4 73.7 M16 5.2
UCFX12-39 2-7/16 187 149 34 21 59 19 65.1 25.4 73.7 M16 5.2
UCFX13 65 187 149 34 21 59 19 74.6 30.2 78.4 M16 5.3
UCFX13-40 2-1/2 187 149 34 21 59 19 74.6 30.2 78.4 M16 5.3
UCFX13-41 2-9/16 187 149 34 21 59 19 74.6 30.2 78.4 M16 5.3
UCFX14 70 197 152 37 24 60 23 77.8 33.3 81.5 M20 7.3
UCFX14-42 2-5/8 197 152 37 24 60 23 77.8 33.3 81.5 M20 7.3
UCFX14-43 2-11/16 197 152 37 24 60 23 77.8 33.3 81.5 M20 7.3
UCFX14-44 2-3/4 197 152 37 24 60 23 77.8 33.3 81.5 M20 7.3
UCFX15 75 197 152 40 24 68 23 82.6 33.3 89,3 M20 8,1
UCFX15-45 2-13/16 197 152 40 24 68 23 82.6 33.3 89,3 M20 8,1
UCFX15-46 2-7/8 197 152 40 24 68 23 82.6 33.3 89,3 M20 8,1
UCFX15-47 2-15/16 197 152 40 24 68 23 82.6 33.3 89,3 M20 8,1
UCFX15-48 3 197 152 40 24 68 23 82.6 33.3 89,3 M20 8,1
UCFX16 80 214 171 40 24 70 23 85.7 34.1 91.6 M20 9.9
UCFX16-49 3-1/16 214 171 40 24 70 23 85.7 34.1 91.6 M20 9.9
UCFX16-50 3-1/8 214 171 40 24 70 23 85.7 34.1 91.6 M20 9.9
UCFX16-51 3-3/16 214 171 40 24 70 23 85.7 34.1 91.6 M20 9.9
UCFX16-52 3-1/4 214 171 40 24 70 23 85.7 34.1 91.6 M20 9.9
UCFX17 85 214 171 40 24 70 23 96 39.7 96.3 M20 11
UCFX17-53 3-5/16 214 171 40 24 70 23 96 39.7 96.3 M20 11
UCFX17-55 3-7/16 214 171 40 24 70 23 96 39.7 96.3 M20 11

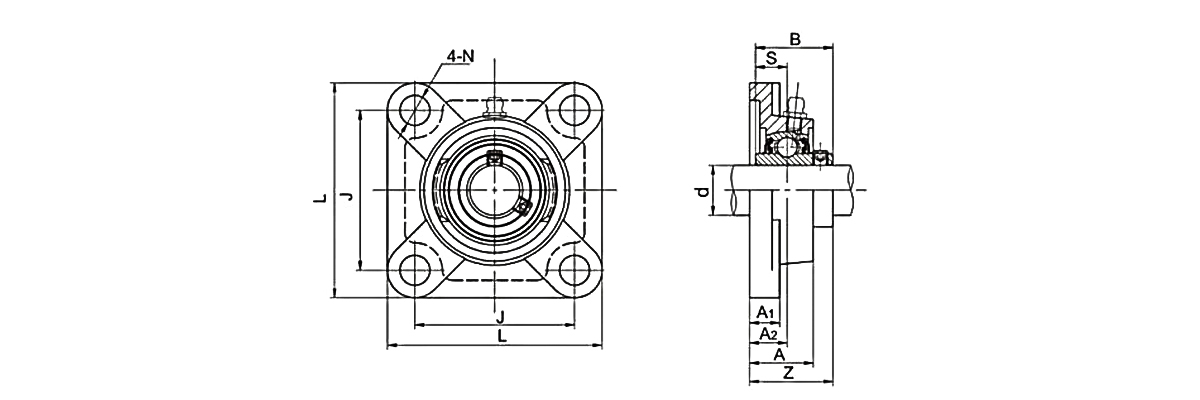

Номер блока Диаметр вала Размеры(мм) Размер болта (мм) Вес (kg)
d (мм) L J A2 A1 A N B s z
UCF305 25 110 80 16 13 29 16 38 15 39 M14 1.2
UCF306 30 125 95 18 15 32 16 43 17 44 M14 1.8
UCF307 35 135 100 20 16 36 19 48 19 49 M16 2.2
UCF308 40 150 112 23 17 40 19 52 19 56 M16 2.9
UCF309 45 160 125 25 18 44 19 57 22 61 M16 3.5
UCF310 50 175 132 28 19 48 23 61 22 67 M20 4.8
UCF311 55 185 140 30 20 52 23 66 25 71 M20 5.6
UCF312 60 193 150 33 22 56 23 71 26 78 M20 6.7
UCF313 65 208 166 33 22 58 23 75 30 78 M20 7.8
UCF314 70 226 178 36 25 61 25 78 33 81 M22 10.1
UCF315 75 236 184 39 25 66 25 82 32 89 M22 11.1
UCF316 80 250 196 38 27 68 31 86 34 90 M27 12.8
UCF317 85 260 204 44 27 74 31 96 40 100 M27 15.4
UCF318 90 280 216 44 30 76 35 96 40 100 M30 19
UCF319 95 290 228 59 30 94 35 103 41 121 M30 20.6
UCF320 100 310 242 59 32 94 38 108 42 125 M33 25.7
UCF321 105 310 242 59 32 94 38 112 44 128 M33 25.6
UCF322 110 340 266 60 35 96 41 117 46 131 M36 38
UCF324 120 370 290 65 40 110 41 126 51 140 M36 50
UCF326 130 410 320 65 45 115 41 135 54 146 M36 66
UCF328 140 450 350 75 55 125 41 145 59 141 M36 90

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес (kg)
d L J A2 A1 A H H1 N D1 S Z
(in) (мм)
UCFS305 25 110 80 9 22 29 7 13 16 80 15 32 M14 1.3
UCFS305-14 7/8 110 80 9 22 29 7 13 16 80 15 32 M14 1.3
UCFS305-15 15/16 110 80 9 22 29 7 13 16 80 15 32 M14 1.3
UCFS305-16 1 110 80 9 22 29 7 13 16 80 15 32 M14 1.3
UCFS306 30 125 95 10 24 32 8 15 16 90 17 36 M14 1.9
UCFS306-18 1-1/8 125 95 10 24 32 8 15 16 90 17 36 M14 1.9
UCFS306-19 1-3/16 125 95 10 24 32 8 15 16 90 17 36 M14 1.9
UCFS307 35 135 100 11 27 36 9 16 19 100 19 40 M16 2.4
UCFS307-20 1-1/4 135 100 11 27 36 9 16 19 100 19 40 M16 2.4
UCFS307-21 1-5/16 135 100 11 27 36 9 16 19 100 19 40 M16 2.4
UCFS307-22 1-3/8 135 100 11 27 36 9 16 19 100 19 40 M16 2.4
UCFS308 40 150 112 13 30 40 10 17 19 115 19 46 M16 3.3
UCFS308-24 1-7/8 150 112 13 30 40 10 17 19 115 19 46 M16 3.3
UCFS308-25 1-15/16 150 112 13 30 40 10 17 19 115 19 46 M16 3.3
UCFS309 45 160 125 14 33 44 11 18 19 125 22 49 M16 4
UCFS309-26 2 160 125 14 33 44 11 18 19 125 22 49 M16 4
UCFS309-27 2-1/8 160 125 14 33 44 11 18 19 125 22 49 M16 4
UCFS309-28 2-3/16 160 125 14 33 44 11 18 19 125 22 49 M16 4
UCFS310 50 175 132 16 36 48 12 19 23 140 22 55 M20 5.3
UCFS310-30 1-7/8 175 132 16 36 48 12 19 23 140 22 55 M20 5.3
UCFS310-31 1-15/16 175 132 16 36 48 12 19 23 140 22 55 M20 5.3
UCFS311 55 185 140 17 39 52 13 20 23 150 25 58 M20 6.2
UCFS311-32 2 185 140 17 39 52 13 20 23 150 25 58 M20 6.2
UCFS311-34 2-1/8 185 140 17 39 52 13 20 23 150 25 58 M20 6.2
UCFS311-36 2-3/16 185 140 17 39 52 13 20 23 150 25 58 M20 6.2
UCFS312 60 195 150 19 42 56 14 22 23 160 26 64 M20 7.2
UCFS312-36 2-1/4 195 150 19 42 56 14 22 23 160 26 64 M20 7.2
UCFS312-38 2-3/8 195 150 19 42 56 14 22 23 160 26 64 M20 7.2
UCFS312-39 2-7/16 195 150 19 42 56 14 22 23 160 26 64 M20 7.2
UCFS313 65 208 166 15 40 58 18 22 23 175 30 60 M20 8.9
UCFS313-40 2-1/2 208 166 15 40 58 18 22 23 175 30 60 M20 8.9
UCFS314 70 226 178 18 43 61 18 25 25 185 31 65 M22 11
UCFS314-44 2-3/4 226 178 18 43 61 18 25 25 185 31 65 M22 11
UCFS315 75 236 184 21 48 66 18 25 25 200 32 71 M22 13
UCFS315-48 3 236 184 21 48 66 18 25 25 200 32 71 M22 13
UCFS316 80 250 196 18 48 68 20 27 31 210 34 70 M27 15
UCFS317 85 260 204 24 54 74 20 27 31 220 40 80 M27 17
UCFS317-52 3-1/4 260 204 24 54 74 20 27 31 220 40 80 M27 17
UCFS318 90 280 216 24 56 76 20 30 35 240 40 80 M30 21
UCFS318-56 3-1/2 280 216 24 56 76 20 30 35 240 40 80 M30 21
UCFS319 95 290 228 39 74 94 20 30 35 250 41 101 M30 25
UCFS319-60 3-3/4 290 228 39 74 94 20 30 35 250 41 101 M30 25
UCFS320 100 310 242 39 74 94 20 32 38 260 42 105 M33 30
UCFS320-64 4 310 242 39 74 94 20 32 38 260 42 105 M33 30
UCFS322 100 340 266 35 71 96 25 35 41 300 46 106 M36 39
UCFS324 120 370 290 35 80 110 30 40 41 330 51 110 M36 54
UCFS326 130 410 320 35 85 115 30 45 41 360 54 116 M36 71
UCFS328 140 450 350 45 95 125 30 55 41 400 59 131 M36 100

Номер блока Диаметр вала Размеры (мм) Размер болта (мм) Вес
d L J A2 A1 A N B1 S Z (kg)
(in) (мм)
NAFS201S 12 76 54 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFS201-8S 1/2 76 54 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFS202S 15 76 54 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFS202-1OS 5/8 76 54 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFS203S 17 76 54 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFS203-11S 11/16 76 54 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFS201 12 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS201-8 1/2 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS202 15 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS202-10 5/8 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS203 17 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS203-11 11/16 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS204 20 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS204-12 3/4 86 63.5 19 15 29.5 11.5 43.7 17 45.5 M10 0.8
NAFS205 25 93 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.95
NAFS205-11 7/8 93 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.95
NAFS205-15 15/16 93 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.95
NAFS205-16 1 93 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.95
NAFS206 30 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 M10 1.32
NAFS206-18 1-1/8 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 M10 1.32
NAFS206-19 1-3/16 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 M10 1.32
NAFS206-20 1-1/4 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 M10 1.32
NAFS207 35 116 92 21 17 35 14 51.1 18.8 53.3 M12 1.77
NAFS207-20 1-1/4 116 92 21 17 35 14 51.1 18.8 53.3 M12 1.77
NAFS207-21 1-5/16 116 92 21 17 35 14 51.1 18.8 53.3 M12 1.77
NAFS207-22 1-3/16 116 92 21 17 35 14 51.1 18.8 53.3 M12 1.77
NAFS207-23 1-7/16 116 92 21 17 35 14 51.1 18.8 53.3 M12 1.77
NAFS208 40 129 101.5 24 17 39 14 56.3 21.4 58.9 M12 2.22
NAFS208-24 1-1/2 129 101.5 24 17 39 14 56.3 21.4 58.9 M12 2.22
NAFS208-25 1-9/16 129 101.5 24 17 39 14 56.3 21.4 58.9 M12 2.22
NAFS209 45 135 105 24 18 40 16 56.3 21.4 58.9 M14 2.63
NAFS209-26 1-5/8 135 105 24 18 40 16 56.3 21.4 58.9 M14 2.63
NAFS209-27 1-11/16 135 105 24 18 40 16 56.3 21.4 58.9 M14 2.63
NAFS209-28 1-3/4 135 105 24 18 40 16 56.3 21.4 58.9 M14 2.63
NAFS210 50 143 111 28 20 45 18 62.7 24.6 66.1 M16 2.95
NAFS210-30 1-7/8 143 111 28 20 45 18 62.7 24.6 66.1 M16 2.95
NAFS210-31 1-15/16 143 111 28 20 45 18 62.7 24.6 66.1 M16 2.95
NAFS210-32 2 143 111 28 20 45 18 62.7 24.6 66.1 M16 2.95
NAFS211 55 162 130 31 21 49 18 71.4 27.7 74.6 M16 4.1
NAFS211-32 2 162 130 31 21 49 18 71.4 27.7 74.6 M16 4.1
NAFS211-34 2-1/8 162 130 31 21 49 18 71.4 27.7 74.6 M16 4.1
NAFS211-35 2-3/16 162 130 31 21 49 18 71.4 27.7 74.6 M16 4.1
NAFS212 60 175 143 34 22 53.5 18 77.8 30.9 80.8 M16 4.86
NAFS212-36 2-1/4 175 143 34 22 53.5 18 77.8 30.9 80.8 M16 4.86
NAFS212-38 2-3/8 175 143 34 22 53.5 18 77.8 30.9 80.8 M16 4.86
NAFS212-39 2-7/16 175 143 34 22 53.5 18 77.8 30.9 80.8 M16 4.86
NAFS213 65 184 149 38 22 58 18 85.7 34.1 89.6 M16 5.9
NAFS213-40 2-1/2 184 149 38 22 58 18 85.7 34.1 89.6 M16 5.9
NAFS214 70 188 152 38 23 60 18 85.7 34.1 89.6 M16 6.45
NAFS214-44 2-3/4 188 152 38 23 60 18 85.7 34.1 89.6 M16 6.45
NAFS215 75 200 159 41 24 62 18 92.1 37.3 95.8 M16 7.55
NAFS215-47 2-15/16 200 159 41 24 62 18 92.1 37.3 95.8 M16 7.55
NAFS215-48 3 200 159 41 24 62 18 92.1 37.3 95.8 M16 7.55
NAFS216 80 207 165 42 25 63 22 95.2 37.3 99.9 M20 8.65

Рекомендуемые продукты

Проектирование будущего движения
О UKL

Компания по производству подшипников UKL （UKL Bearing Manufacturing Co., Ltd.） была основана в 2020 году и представляет собой интегрированное промышленно-торговое предприятие, специализирующееся на производстве высокоточных подшипников и объединяющее в себе научно-исследовательские разработки, производство и сбыт продукции.
Компания специализируется на высокопроизводительных подшипниковых решениях и предоставляет техническую поддержку глобальным отраслям, предъявляющим исключительно высокие требования к точности и надежности оборудования.
Имея штат из более чем 200 квалифицированных специалистов и полностью модернизированную производственную базу, UKL обеспечивает полный цикл производства: от ковки и отжига, токарной и термообработки до шлифовки и автоматизированной сборки.
Используя более чем 15-летний опыт экспорта по схемам OEM/ODM, компания оперативно реагирует на запросы клиентов, предлагая гибкие и индивидуальные решения для партнеров в Европе, Азии, Африке и на Ближнем Востоке.

Ukl Bearing Manufacturing Co., Ltd Подробнее о нас Ukl Bearing Manufacturing Co., Ltd
  • Ukl Bearing Manufacturing Co., Ltd

    0+

    годы

    Опыт работы в отрасли

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Разнообразие моделей

  • Ukl Bearing Manufacturing Co., Ltd

    0+

    Количество сотрудников

  • Ukl Bearing Manufacturing Co., Ltd

    0

    $

    Годовая стоимость экспорта

Ukl Bearing Manufacturing Co., Ltd
Почетная грамота
Новости
Установленные подшипники Знание отрасли
