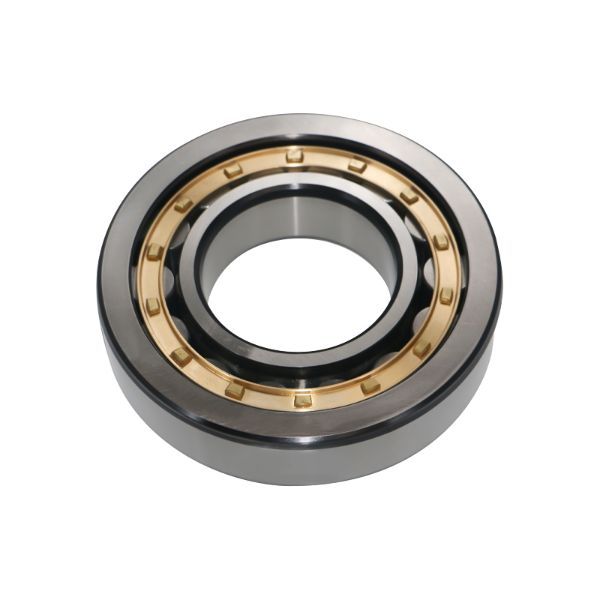

Почему цилиндрический роликоподшипник NU 309 превосходен в конструкциях двигателей и коробок передач?

Ключевой вывод: подшипник НУ 309 превосходен в качестве плавающего подшипника

Для конструкций двигателей и коробок передач, где тепловое расширение вала является критической проблемой, подшипник НУ 309 обеспечивает самое надежное решение. Его уникальная конструкция — внутреннее кольцо без фланцев — позволяет валу свободно расширяться или сжиматься в обоих осевых направлениях, не создавая вредных внутренних нагрузок. Эта способность делает цилиндрический роликоподшипник NU 309 предпочтительным выбором для плавающего/нефиксирующего положения в высокоскоростных системах привода высокой мощности, напрямую предотвращая преждевременный выход подшипника из строя из-за осевого термического напряжения.

Инженеры выбирают подшипник NU 309 не только из-за его высокой радиальной нагрузки, но и из-за этой специфической, незаменимой функциональности. Он решает фундаментальную механическую проблему, обеспечивая стабильность работы и длительный срок службы в различных приложениях, от промышленных редукторов до больших электродвигателей.

Анатомия конструкции: почему на внутреннем кольце нет фланцев?

Определяющей характеристикой подшипника типа NU является то, что внутреннее кольцо полностью лишено встроенных фланцев. Оба фланца расположены на наружном кольце и направляют узел ролика и сепаратора. Такая продуманная конструкция обеспечивает два важнейших инженерных преимущества:

1. Неограниченное осевое движение.
Вал вместе с внутренним кольцом может скользить в осевом направлении внутри подшипника. Это компенсирует тепловое расширение или сжатие вала — обычное явление в двигателях и редукторах во время циклов запуска и остановки — без создания вредных осевых сил, которые в противном случае могли бы перегрузить подшипник.

2. Чистая поддержка радиальной нагрузки
Цилиндрический роликоподшипник NU 309 представляет собой чисто плавающий подшипник, предназначенный для выдерживания только тяжелых радиальных нагрузок. Он намеренно не рассчитан на осевую нагрузку. Такое четкое определение пути нагрузки позволяет инженерам назначить управление осевой нагрузкой специальному фиксирующему подшипнику (например, радиальному шарикоподшипнику или подшипнику конструкции NUP) на другом конце вала, оптимизируя всю конструкцию системы.

На практике это означает, что, выбирая подшипник NU 309, вы выбираете компонент с единственной, четко определенной целью: выдерживать радиальные нагрузки, одновременно учитывая линейный рост вала.

Показатели производительности: номинальные нагрузки и скоростные возможности

Размеры подшипников NU 309 стандартизированы: диаметр отверстия 45 мм (d) x наружный диаметр 100 мм (D) x ширина 25 мм (B). В этом компактном корпусе подшипник выдерживает значительную радиальную нагрузку благодаря прямому контакту между роликами и дорожками качения. Для стандартной конструкции подшипника NU 309 ECP ключевыми показателями эффективности являются:

• Базовая динамическая нагрузка (C): ~100,8 кН
• Базовая статическая нагрузка (C0): ~90 кН
• Предельная скорость для смазки консистентной/масляной смазкой: ~6000–7500 об/мин (в зависимости от суффикса конструкции, такого как ECJ, ECP или ECM, и метода смазки)

Эти значения подтверждают, что номинальная нагрузка подшипника NU 309 исключительно высока для своего размера, что делает его пригодным для применений с тяжелыми радиальными нагрузками, таких как высокоскоростные валы промышленных коробок передач или двигатели главного привода.

Критическое сравнение: NU 309, NJ 309 и NUP 309.

Понимание тонких конструктивных различий между типами однорядных цилиндрических подшипников необходимо для правильного применения. Используйте таблицу ниже, чтобы отличить NU 309 из ближайших вариантов:

При выполнении анализа NU 309 и NJ 309 ключевым фактором принятия решения является то, требует ли ваше приложение, чтобы подшипник компенсировал осевое перемещение вала (выберите NU) или также выдерживал некоторую осевую нагрузку (выберите NJ). При замене подшипников NU 309 или поиске эквивалента SKF NU 309 часто основное внимание уделяется этим функциональным характеристикам.

Разработка приложений: практические примеры использования

Сплав NU 309 для коробок передач используется исключительно часто, особенно на высокоскоростном входном валу. Здесь вал быстро нагревается от высокой скорости вращения, создавая значительное тепловое расширение. NU 309 действует как подшипник со свободной стороны или плавающий подшипник, позволяя этому расширению происходить без возникновения осевой предварительной нагрузки, которая может привести к перегреву и заклиниванию. Аналогичным образом, конфигурация электродвигателя с плавающим подшипником является стандартной практикой для двигателей с корпусом определенного размера, защищая подшипники со стороны привода и со стороны непривода от термического отказа.

Другим практическим примером является NU 309 для компрессоров. В ротационно-винтовых или центробежных компрессорах вал ротора значительно расширяется по мере достижения машиной рабочей температуры. NU 309 на неосевой стороне ротора обеспечивает необходимую осевую свободу, гарантируя сохранение критических внутренних зазоров между роторами для оптимальной эффективности.

Руководство по выбору: суффиксы и внутренний зазор

При указании подшипника NU 309 суффикс-коды определяют важные детали конструкции, влияющие на производительность. Например:

• ЭЦП: Армированный стекловолокном сепаратор PA66, центрируемый по роликам. Обеспечивает хорошую прочность и высокую скорость.
• ЕСМ: Механически обработанный латунный сепаратор с роликовыми направляющими. Подходит для более высоких температур и сложных условий.
• Суд ЕС: Сепаратор из прессованной стали, с роликовыми направляющими. Надежный и экономичный вариант.

Не менее важным является выбор правильного зазора подшипника NU 309. Для применений с высоким температурным градиентом между внутренним и наружным кольцами часто требуется радиальный внутренний зазор C3 (больше нормального). Выбор подшипника NU 309 ECP/C3 гарантирует, что даже в суровых температурных условиях подшипник не столкнется с отрицательным зазором, который резко сократит срок его службы.

Для инженеров, работающих с устаревшим оборудованием, жизненно важно знать эквивалент подшипника NU 309 или точные варианты замены подшипника NU 309. Всегда сопоставляйте размеры, номинальную нагрузку, индекс конструкции (ECP, ECM и т. д.) и класс внутреннего зазора (например, C3), чтобы обеспечить прямую и надежную замену. Правильное понимание диапазона рабочих температур подшипника NU 309 и требований к смазке также имеет решающее значение для достижения расчетного срока службы L10.
