Как установить кольцо Nilos 2206 AV (пошаговое руководство)

Чтобы правильно установить 2206 АВ Nilos Ring, расположите его так, чтобы выпуклая (открытая) сторона была направлена в сторону дорожки качения подшипника. Кольцо должно плотно прилегать к наружному кольцу подшипника. Кольцо Nilos 2206 AV имеет расчетный зазор c = 0,3 мм, который не должен деформироваться. Используйте плоскую выколотку или пресс с равномерным усилием по окружности – никогда не ударяйте молотком прямо по уплотнению.

Что отличает кольцо 2206 AV Nilos от других?

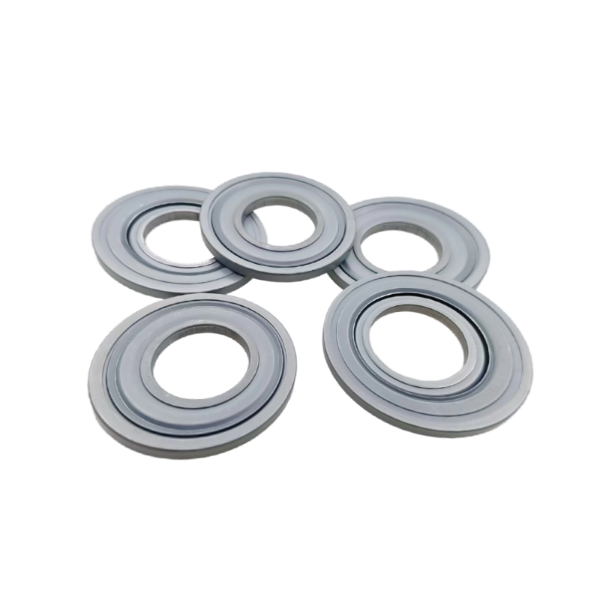

Кольцо Nilos 2206 AV представляет собой прецизионное металлическое лабиринтное уплотнение, а не резиновое манжетное уплотнение. Он состоит из формованного стального кольца особой геометрии. Согласно стандартным размерам, это кольцо Nilos имеет внутренний диаметр (d) 30 мм, внешний диаметр (D) 56,2 мм, ширину (a) 44 мм и высоту кромки (i) 2,5 мм. Толщина стали (в) составляет 0,3 мм. Эта жесткая конструкция создает бесконтактный лабиринт, который удерживает смазку, обеспечивая при этом свободное вращение, в отличие от резиновых уплотнений, которые создают трение и износ.

Пошаговая установка кольца 2206 А.В. Кольцо Нилоса

1. Осмотрите подшипник и отверстие корпуса.

Перед установкой кольца Nilos 2206 AV убедитесь, что наружное кольцо подшипника и заплечик корпуса чистые, сухие и не имеют заусенцев. Любая частица размером более 0,05 мм может поднять кольцо Nilos, разрушив точный зазор в 0,3 мм.

2. Определите правильную ориентацию

Держите кольцо Nilos 2206 AV открытой стороной (стороной с видимой канавкой или углублением) к внутреннему кольцу подшипника. Более плоская закрытая сторона должна быть обращена наружу. Установка этого кольца Nilos задом наперед приведет к застреванию мусора в подшипнике, что приведет к быстрому износу.

3. Равномерно прижимайте посадочное место.

Используйте оправочный пресс или гидравлический пресс с плоской втулкой, которая контактирует только с внешним ободом кольца 2206 AV Nilos. Рекомендуемое усилие посадки составляет 1,5–3,0 кН. Если пресса нет, используйте молоток с мягкой головкой и трубчатую выколотку, соответствующую наружному диаметру (56,2 мм). Постучите звездочкой – 6–8 легких нажатий – чтобы предотвратить опрокидывание.

4. Проверьте окончательный зазор и выравнивание.

После установки кольца Nilos 2206 AV радиальный зазор между кольцом и внутренним кольцом подшипника должен составлять 0,2–0,4 мм. Используйте щуп в четырех точках (0°, 90°, 180°, 270°). Отклонение более 0,1 мм указывает на несоосность. Осевой зазор (c) должен оставаться на уровне расчетных 0,3 мм – любое уменьшение означает деформацию кольца Nilos.

Критические размеры кольца 2206 AV Nilos

Точная установка кольца Nilos зависит от соответствия уплотнения размерам подшипника. Ниже приведены основные допуски:

• Внутренний диаметр (d) : 30,0 мм ±0,1 мм
• Внешний диаметр (Д) : 56,2 мм 0,1/-0,0 мм
• Ширина (а) : 44,0 мм ±0,2 мм
• Высота губы (i) : 2,5 мм ±0,05 мм
• Толщина металла (в) : 0,3 мм ±0,02 мм

Отклонения за пределы этих допусков либо приведут к блокировке подшипника (если кольцо Nilos слишком плотно затянуто), либо допустят попадание загрязнений (если оно слишком ослаблено). Всегда измеряйте перед установкой.

Распространенные ошибки при установке кольца Nilos

• Обратная ориентация : 2206 АВ Nilos Ring не может удалить мусор при установке задом наперед. Жир выходит внутрь 50–100 часов вместо того, чтобы длиться тысячи часов.
• Чрезмерное затягивание или прямой удар : Искажение изменяет в = 0,3 мм клиренс почти нулевой. Кольцо Nilos трется о внутреннее кольцо, вызывая нагрев и шум в течение нескольких минут работы.
• Эксцентричное сидение : Одна сторона кольца Нилоса находится глубже другой. Это создает переменный зазор (от 0,1 мм до 0,5 мм), позволяя частицам размером более 150 мкм чтобы войти в подшипник.
• Использование выноса меньшего размера : Снос меньше, чем 56,2 мм концентрирует силу на краю кольца Nilos, навсегда деформируя тонкий лабиринтный профиль.

Избегайте этих ошибок, используя пресс-инструмент подходящего размера (диаметр контакта = 56,2 мм ) и дважды проверьте ориентацию перед установкой 2206 А.В. Кольцо Нилоса .

Как подтвердить успешную установку кольца Nilos

После нажатия кнопки 2206 А.В. Кольцо Нилоса в корпус, выполните две быстрые проверочные проверки:

• Тест на вращение : Внутреннее кольцо подшипника провернуть вручную. Он должен вращаться плавно, без царапающего звука . Любое сопротивление означает, что кольцо Nilos касается вращающейся части.
• Проверка сидений заподлицо : outer edge of the 2206 АВ Nilos Ring должно быть заподлицо или утоплено до 0,1 мм ниже лицевой поверхности корпуса. Выступ более 0,2 мм указывает на неполную посадку.

Если оба условия соблюдены, кольцо Nilos обеспечивает желаемый эффект лабиринта – удерживает смазку и блокирует крупную пыль (частицы <30 мкм, как правило, безвредны).

Инструменты, необходимые для установки кольца Nilos 2206 AV

• Оправочный пресс или гидравлический пресс (рекомендуемая сила: 1,5 – 3,0 кН )
• Плоская трубчатая выколотка с внутренним диаметром >30 мм и внешним диаметром. 56,2 мм
• Набор щупов (от 0,05 мм до 1,0 мм)
• Чистая безворсовая ткань и изопропиловый спирт.
• Цифровой штангенциркуль (для проверки d=30 мм и Д=56,2 мм перед установкой)

Использование подходящих инструментов предотвращает искажения и обеспечивает 0,3 мм Проектный зазор кольца Nilos сохраняется.

Часто задаваемые вопросы о кольце 2206 AV Nilos

Можно ли повторно использовать кольцо Nilos 2206 AV после снятия?

Нет. Кольцо Nilos 2206 AV представляет собой металлический компонент точной формы, который слегка деформируется во время прессования. Удаление почти всегда изменяет толщину с=0,3 мм или создает плоские пятна на профиле лабиринта. Всегда используйте новое кольцо Nilos для надежного уплотнения.

Какое отверстие в корпусе требуется для этого кольца Nilos?

Для кольца Nilos 2206 AV требуется отверстие корпуса с допуском H7 56,2 мм (обычно 56,2 0,03 / -0,0 мм). Отверстие больше 56,25 мм не закрепит кольцо Nilos – оно может провернуться или выпасть. Если отверстие изношено, используйте фиксирующий состав, предназначенный для металлических уплотнений, или замените корпус.

Нужно ли наносить смазку на кольцо Nilos перед установкой?

Слегка смажьте отверстие корпуса и внешний обод кольца Nilos 2206 AV тонкой смазкой (например, NLGI 2). Не допускайте попадания смазки в лабиринтную канавку кольца Nilos – она может притягивать абразивную пыль. Внутренний зазор c = 0,3 мм должен оставаться сухим, чтобы функционировать как настоящий лабиринт.

Чем кольцо Nilos отличается от резинового уплотнительного кольца?

В отличие от резиновых уплотнений, создающих трение (момент сопротивления 0,1–0,3 Нм), кольцо Nilos Ring 2206 AV представляет собой бесконтактное металлическое уплотнение – оно обеспечивает практически нулевое трение. Резиновые уплотнения выходят из строя при температуре выше 100°C, тогда как кольцо Nilos выдерживает 200°C. Однако кольцо Nilos не может обеспечить такую ​​же эффективную герметизацию от жидкостей или очень мелкой пыли (<10 мкм), как контактное манжетное уплотнение. Выбирайте исходя из своих условий эксплуатации.

Ожидаемые характеристики после правильной установки кольца Nilos

Когда 2206 А.В. Кольцо Нилоса установлен правильно (открытой стороной к подшипнику, равномерная 0,3 мм зазор, отсутствие искажений), подшипник достигнет:

• Удержание смазки: >95% оригинальной смазки через 2000 часов работы на умеренных оборотах (3000 об/мин).
• Исключение загрязнений: Частицы размером более 0,1 мм эффективно блокируются.
• Повышение температуры: Менее 10°С выше температуры окружающей среды благодаря бесконтактной лабиринтной конструкции кольца Nilos.

Отклонения от порядка установки приводят к преждевременному выходу подшипников из строя в течение 50–200 часов. Всегда относитесь к 2206 AV Nilos Ring как к прецизионному компоненту — обращайтесь с ним осторожно, устанавливайте правильно, и оно защитит ваш подшипник на тысячи часов.
