Как правильно выбрать радиально-упорный шарикоподшипник для высокоскоростных применений?

Выбор оптимального компонента качения для высокоскоростного вращающегося оборудования требует глубокого понимания условий эксплуатации, внутренней геометрии и управления температурным режимом. Среди прецизионного оборудования радиально-упорные шарикоподшипники являются предпочтительным выбором из-за их способности выдерживать комбинированные радиальные и осевые нагрузки, сохраняя при этом высокие скорости вращения.

Понимание требований высокоскоростной работы

Высокоскоростные применения, такие как шпиндели станков, турбокомпрессоры, высокочастотные двигатели и вспомогательные силовые агрегаты в аэрокосмической отрасли, предъявляют уникальные требования к характеристикам подшипников. Основные проблемы включают увеличение центробежной силы, тепловое расширение, разрушение смазочной пленки и нестабильность сепаратора. Подшипник, который хорошо работает на умеренных скоростях, может преждевременно выйти из строя при высоких скоростях вращения из-за чрезмерного тепловыделения или недостаточного внутреннего зазора.

Чтобы решить эти задачи, инженеры должны оценить несколько параметров: угол контакта, класс точности, материал сепаратора, метод смазки и предварительный натяг. Правильное сочетание обеспечивает низкий рост температуры, высокую жесткость и увеличенный срок службы.

Почему радиально-упорные шарикоподшипники превосходны на высоких скоростях

В отличие от радиальных шарикоподшипников, радиально-упорные шарикоподшипники имеют определенный угол контакта между шариками и дорожками качения. Этот угол позволяет им выдерживать значительные осевые нагрузки, обеспечивая при этом высокие скорости вращения. Чем меньше диаметр шарика относительно делительной окружности и чем легче сепаратор, тем меньше центробежная сила на высоких скоростях.

Для большинства высокоскоростных промышленных применений подшипники с углом контакта 15° или 25° предпочтительнее подшипников с углом контакта 40°. Уменьшенный угол контакта снижает выделение тепла и обеспечивает более высокую предельную скорость. При просмотре технических данных подшипника 7308 угол контакта обозначается такими суффиксами, как «AC» (25°) или «B» (40°). Для сверхвысокоскоростных шпинделей может быть указана версия с углом 15°, хотя размер 7308 встречается реже.

Серия подшипников 7308 как пример

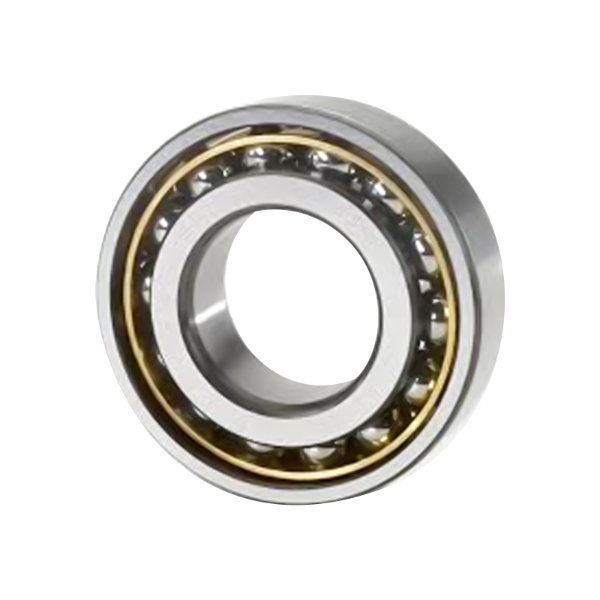

Подшипник 7308 представляет собой радиально-упорный шарикоподшипник среднего размера с внутренним диаметром 40 мм, наружным диаметром 90 мм и шириной 23 мм. Он широко используется в шпинделях общего назначения, насосах, компрессорах и редукторах. Его популярность обусловлена ​​балансом между грузоподъемностью и скоростными возможностями. Однако в семействе 7308 существует множество вариаций, которые существенно влияют на высокоскоростные характеристики.

Ключевые вариации семейства 7308

При выборе оборудования для высокоскоростного применения конструкция и материал сепаратора имеют решающее значение. Сепараторы из полиамида (нейлона) легкие и обладают отличными скоростными характеристиками. Подшипник 7308 BEP представляет собой распространенный вариант с сепаратором из полиамида и углом контакта 40°. Хотя угол 40° обеспечивает более высокую осевую жесткость, он генерирует больше тепла, чем аналог с углом 25°. Для действительно высокоскоростных применений некоторые инженеры предпочитают тип AC с сепаратором из латуни или PEEK.

В таблице ниже приведены основные варианты, относящиеся к выбору высокоскоростного режима.

Для применений, где ограничение скорости является основным ограничением, подшипник 7308 с углом контакта 25° и легким сепаратором может быть лучше, чем более распространенные типы с углом контакта 40°, даже если допустимая осевая нагрузка несколько снижается.

Выбор на основе внутреннего зазора и предварительной нагрузки

Высокоскоростная работа требует тщательного контроля внутреннего зазора. На повышенных скоростях центробежная сила выталкивает шарики наружу, и внутреннее кольцо расширяется, в то время как внешнее кольцо может оставаться холодным. Это может привести к уменьшению внутреннего радиального зазора, а также к помехам или чрезмерному предварительному натягу. Поэтому подшипник, предназначенный для высоких скоростей, должен начинаться с большего внутреннего зазора, чем обычно, обычно класса C3 или даже C4.

Для радиально-упорных шарикоподшипников, используемых парами или комплектами, решающим фактором является предварительный натяг. Легкая предварительная нагрузка почти всегда указывается для высокоскоростных шпинделей, тогда как большая предварительная нагрузка предназначена для низкоскоростных шпинделей с высокой жесткостью. Производители предусматривают классы предварительной нагрузки (например, легкий, средний, тяжелый), которые напрямую влияют на максимально достижимую скорость вращения.

При оценке подшипника 7308 для шпинделя со скоростью 10 000 об/мин типичной отправной точкой является небольшой предварительный натяг с зазором C3. Напротив, подшипник 7308 BEP, заказанный со средним преднатягом, может перегреться при частоте вращения выше 8000 об/мин, если не будут применены специальные меры по охлаждению.

Материалы сепаратора и их роль в скорости

Клетка разделяет и направляет тела качения. На высоких скоростях масса сепаратора и трение становятся доминирующими. Легкие материалы уменьшают центробежную нагрузку на рычаги клетки. Ниже приведено сравнение распространенных материалов сепараторов радиально-упорных шарикоподшипников.

Для большинства высокоскоростных применений при рабочей температуре ниже 120°C сепаратор из полиамида обеспечивает наилучшее соотношение скорости и стоимости. Этим объясняется популярность подшипника 7308 БЭП в высокоскоростном вращающемся оборудовании общего назначения.

Стратегия смазки высокоскоростных радиально-упорных шарикоподшипников

Смазка, возможно, является наиболее важным фактором, влияющим на срок службы высокоскоростных подшипников. Применяются два основных метода: масляно-воздушная смазка (масляным туманом или масляной струей) и консистентная смазка. У каждого разные ограничения скорости.

• Консистентная смазка проще и чище, но вязкость базового масла и тип загустителя ограничивают скорость. Требуются высокоскоростные смазки с синтетическими маслами (ПАО или эфирами) и базовыми маслами низкой вязкости. Для подшипника 7308 консистентная смазка обычно поддерживает скорости до 60–70 % от предела, допускаемого смазкой маслом.
• Масловоздушная смазка обеспечивает высочайшие скорости. Точное количество масла впрыскивается в воздушный поток, охлаждая подшипник во время смазки. Этот метод обязателен для сверхвысокоскоростных шпинделей со скоростью более 20 000 об/мин в классе отверстия 40 мм.

При выборе подшипника 7308 для непрерывной работы на высоких скоростях подтвердите параметр скорости смазки (значение n*dm). Значение dm (шаговый диаметр в мм × частота вращения в об/мин) для подшипника 7308 составляет примерно 65 мм × об/мин. При значениях dm выше 500 000 смазка становится незначительной, рекомендуется использовать масловоздушную смесь.

Классы точности: когда они необходимы?

Высокоскоростные приложения требуют хорошей точности хода, чтобы избежать вибрации и дисбаланса. Классы точности соответствуют таким стандартам, как ISO П6, П5 и П4 (или ЭКАБ 3, 5, 7). Стандартный подшипник 7308 обычно имеет тип P0 (нормальный) и подходит для общепромышленных скоростей до умеренных оборотов в минуту. Для высокоскоростных шпинделей часто указывают P5 или даже P4.

В таблице ниже указан класс точности для типичных высокоскоростных применений.

Для большинства пользователей, рассматривающих возможность использования подшипника 7308 BEP в высокоскоростных средах, P5 является рекомендуемым минимальным классом точности, чтобы избежать износа, вызванного вибрацией.

Распространенные ошибки выбора, которых следует избегать

Даже опытные инженеры иногда неправильно выбирают высокие скорости. К наиболее частым ошибкам относятся:

• Выбор угла контакта 40°, когда достаточно 25°. Хотя угол 40° обеспечивает более высокую осевую жесткость, он генерирует больше тепла. Для применений, в которых преобладает скорость, часто лучше использовать радиально-упорный шарикоподшипник с углом наклона 25°.
• Игнорирование ограничения скорости смазки. Качественный подшипник с неподходящей смазкой быстро выйдет из строя. Всегда проверяйте коэффициент скорости смазки (n*dm).
• Перегрузка. Слишком большая предварительная нагрузка увеличивает трение и нагрев. На высоких скоростях небольшая предварительная нагрузка почти всегда правильная.
• Выбор закрытого (герметизированного) подшипника для высоких скоростей. Уплотнения увеличивают трение и нагрев. Для скоростей выше примерно 8000 об/мин на подшипнике 7308 необходимы открытые конструкции с масляной смазкой.
• Использование стальных сепараторов без достаточного потока масла. Стальным сепараторам требуется больше смазки для управления трением скольжения; Сепараторы из полиамида или PEEK по своей природе более устойчивы к скорости.

Практические шаги по составлению спецификаций

При выборе радиально-упорного шарикоподшипника для высокоскоростного вращающегося узла соблюдайте следующую последовательность:

Определите необходимую скорость в об/мин и размер отверстия. Для подшипника 7308 убедитесь, что диаметр вала составляет 40 мм.

Рассчитайте значение n*dm. Если оно превышает 400 000, запланируйте смазку маслом.

Выберите угол контакта. Используйте 25° для приоритета скорости, 40° для приоритета осевой нагрузки.

Выберите материал клетки. Полиамид для обычных высоких скоростей, PEEK для экстремальных условий.

Укажите внутренний зазор – минимум C3.

Выберите предварительную нагрузку: легкую для высокой скорости, среднюю для умеренной скорости с хорошей жесткостью.

Определитесь с классом точности: P5 для большинства высокоскоростных шпинделей, P4 для сверхточных.

Способ и тип смазки сверьте с данными производителя.

Для подшипника 7308 BEP, применяемого в шпинделе общего назначения со скоростью до 9000 об/мин, смазка синтетической высокоскоростной смазкой, небольшой предварительный натяг и точность P5 образуют сбалансированную спецификацию.

Часто задаваемые вопросы (FAQ)

В1: Можно ли использовать стандартный подшипник 7308 на высокой скорости?
Стандартный подшипник 7308 со стальным сепаратором, нормальным зазором и консистентной смазкой ограничен умеренными скоростями (обычно менее 5000 об/мин). Для высокоскоростного использования требуется версия с сепаратором из полиамида, зазором C3 и соответствующей смазкой.

В2: В чем разница между подшипником 7308 и подшипником 7308 BEP?
Подшипник 7308 обычно относится к базовой конструкции с неуказанным сепаратором и зазором. В подшипнике 7308 BEP специально указан угол контакта 40° с сепаратором из полиамида, армированным стекловолокном, который обеспечивает меньшую центробежную массу и более высокую скорость, чем версии со стальным сепаратором.

Вопрос 3: Какая смазка лучше всего подходит для высокоскоростных радиально-упорных шарикоподшипников?
Для скоростей ниже 500 000 н*дм подходит синтетическая смазка на основе маловязкого базового масла (например, ПАО 32 или 46). Выше этого порога необходима воздушно-масляная смазка очень легким маслом (ISO VG 10–22).

Вопрос 4: Как узнать, нужна ли мне точность P5 для моего подшипника 7308?
Если ваше приложение работает со скоростью выше 8000 об/мин и требует низкой вибрации (например, шпиндель с ЧПУ, шлифовальный шпиндель), укажите P5. Для насосов или вентиляторов с одинаковыми скоростями могут быть приемлемыми значения P0 или P6.

В5: Могу ли я заменить подшипник 7308 AC на подшипник 7308 BEP?
Только в том случае, если направление и величина осевой нагрузки совместимы. Тип AC имеет угол контакта 25°, а тип BEP — 40°. При замене необходимо проверить, способна ли система выдерживать более высокое тепловыделение конструкции с углом 40° и приемлемо ли изменение осевой жесткости.

Заключение

Выбор подходящего радиально-упорного шарикоподшипника для высокоскоростных применений требует балансировки угла контакта, материала сепаратора, внутреннего зазора, предварительного натяга, смазки и класса точности. Семейство подшипников 7308 представляет собой универсальную платформу, а подшипник 7308 BEP представляет собой надежное решение для среднескоростных шпинделей общего назначения. Для действительно высокоскоростной работы отдайте предпочтение углу контакта 25°, легким сепараторам из полиамида или PEEK, небольшой предварительной нагрузке и смазке маслом, если n*dm превышает 500 000. Следуя структурированному подходу, изложенному выше, инженеры могут добиться длительного срока службы и стабильной работы даже при высоких скоростях вращения.
